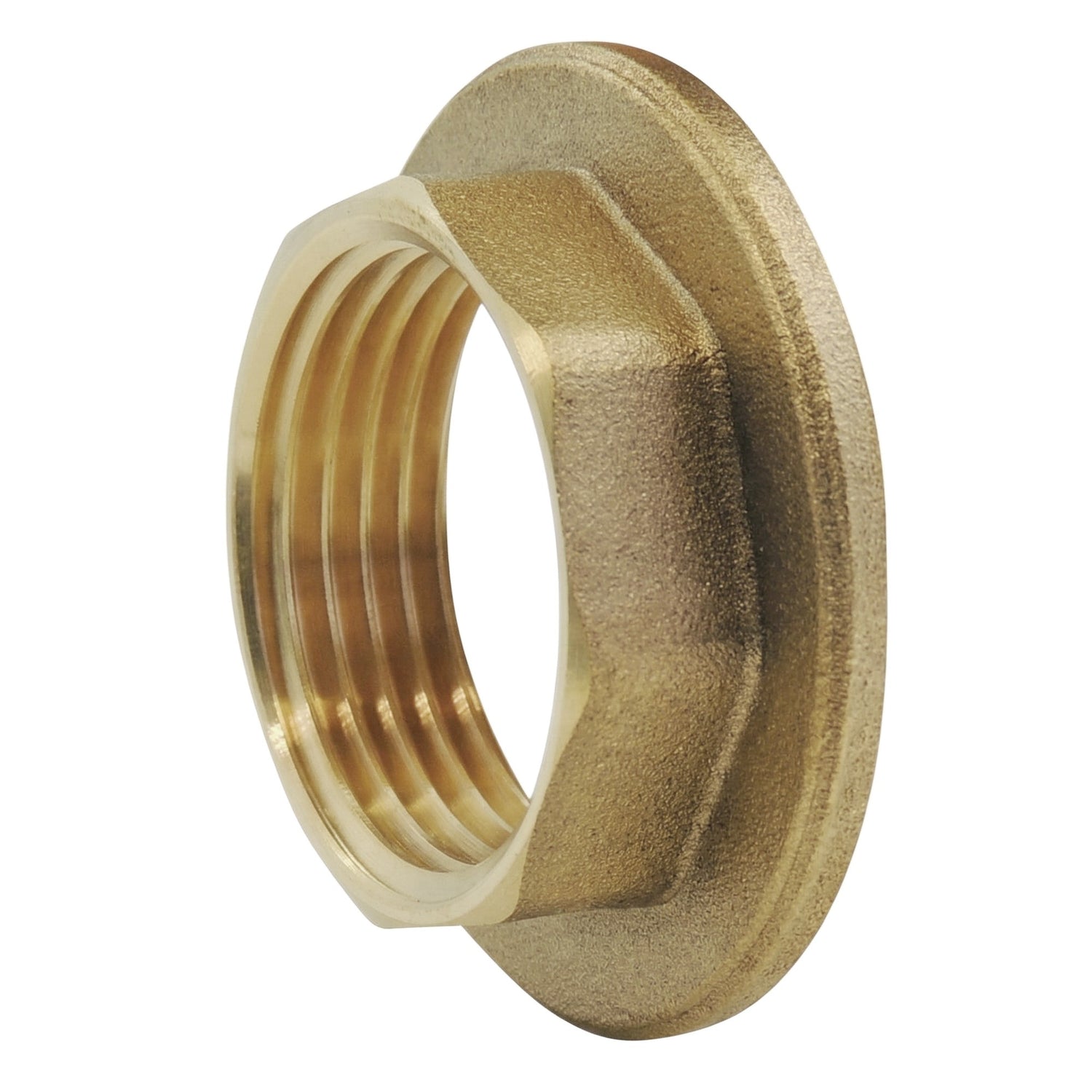

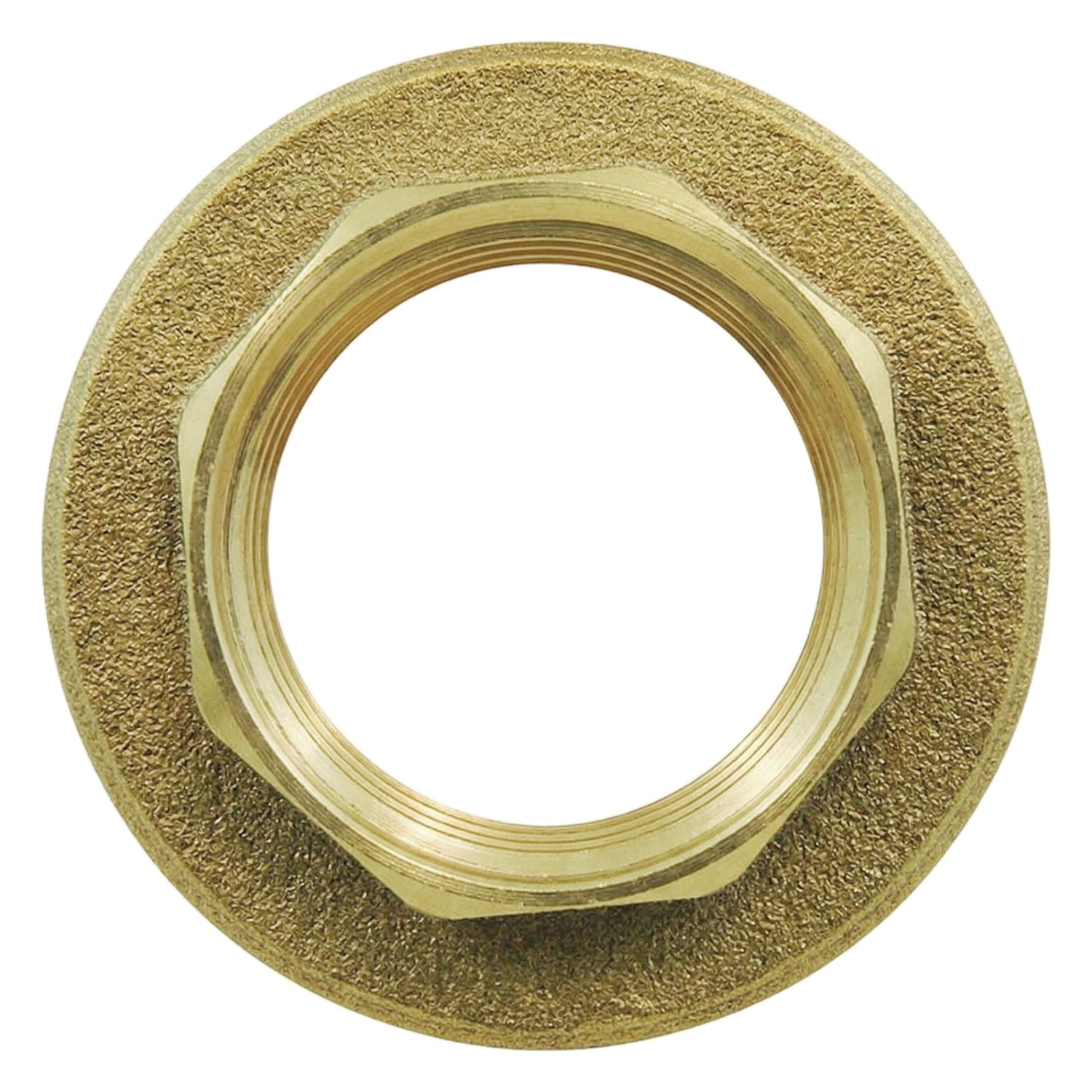

Contratuerca con platillo latón

Contratuerca con brida de latón para bloquear y asegurar un racor roscado en su lugar. La brida ancha ofrece una superficie de apoyo amplia y un acabado limpio. Se utiliza en fontanería, iluminación y decoración. Rosca ISO 228-1 BSPP.

Descripción de la contratuerca con brida de latón

Esta contratuerca con brida se enrosca en una rosca macho para bloquear un racor en su posición. La brida ancha distribuye la presión de apriete sobre una superficie mayor, evitando marcas en las piezas adyacentes. Garantiza una sujeción segura sin riesgo de aflojamiento.

Pieza indispensable para pasamuros, fijaciones de grifería y montajes decorativos. Su acabado limpio y cuidado la convierte también en un elemento visible ideal para instalaciones en latón visto.

Características técnicas

Condiciones de uso e instalación

• Presión de servicio : PN 16 bar
• Temperatura : Según el tipo de estanqueidad elegido
• Fluidos : Agua potable, agua glicolada, fluidos compatibles
• Instalación: Aplicar un par de apriete moderado y utilizar materiales adecuados (riesgo de corrosión galvánica). Caras de sujeción compatibles con herramientas estándar.

Certificaciones y conformidad

• Agua potable: Conforme con el decreto francés del 25 de junio de 2020 relativo a los materiales y productos metálicos destinados a instalaciones en contacto con agua para consumo humano.
• 4MS: Conforme con los requisitos 4MS — Armonización de las normas de certificación europeas para materiales y productos en contacto con agua potable.

Aplicaciones y consejos de instalación

Aplicaciones

• Fontanería doméstica: conexión de instalaciones de agua caliente y fría
• Fontanería industrial: instalaciones conformes a PN 16 bar
• Decoración interior: creación de luminarias, estanterías, toalleros en latón visto
• Bricolaje y proyectos creativos: proyectos a medida con racores de roscar
• Fijación de pasamuros: indispensable para mantener un tubo pasamuros en posición

Consejos de instalación

• Utilice cinta PTFE (teflón) o estopa para garantizar la estanqueidad en las roscas macho
• Para los asientos de junta planos, utilice una junta plana con un espesor mínimo de 1 mm
• Apriete con llave fija o llave ajustable — no utilice alicates ajustables para evitar dañar la pieza
• Aplicar un par de apriete moderado — un apriete excesivo puede dañar la rosca

Dibujo técnico

Dimensiones (mm)

Todas las cotas se expresan en milímetros (mm), salvo indicación contraria.

Correspondencias de tamaños

Esta contratuerca está disponible en los siguientes tamaños. Utilice esta tabla para encontrar la correspondencia entre milímetros, pulgadas y DN.

El aspecto de la pieza puede variar según el lote en stock (ver fotos). Contáctenos para confirmación.
