Racor unión codo M/H latón

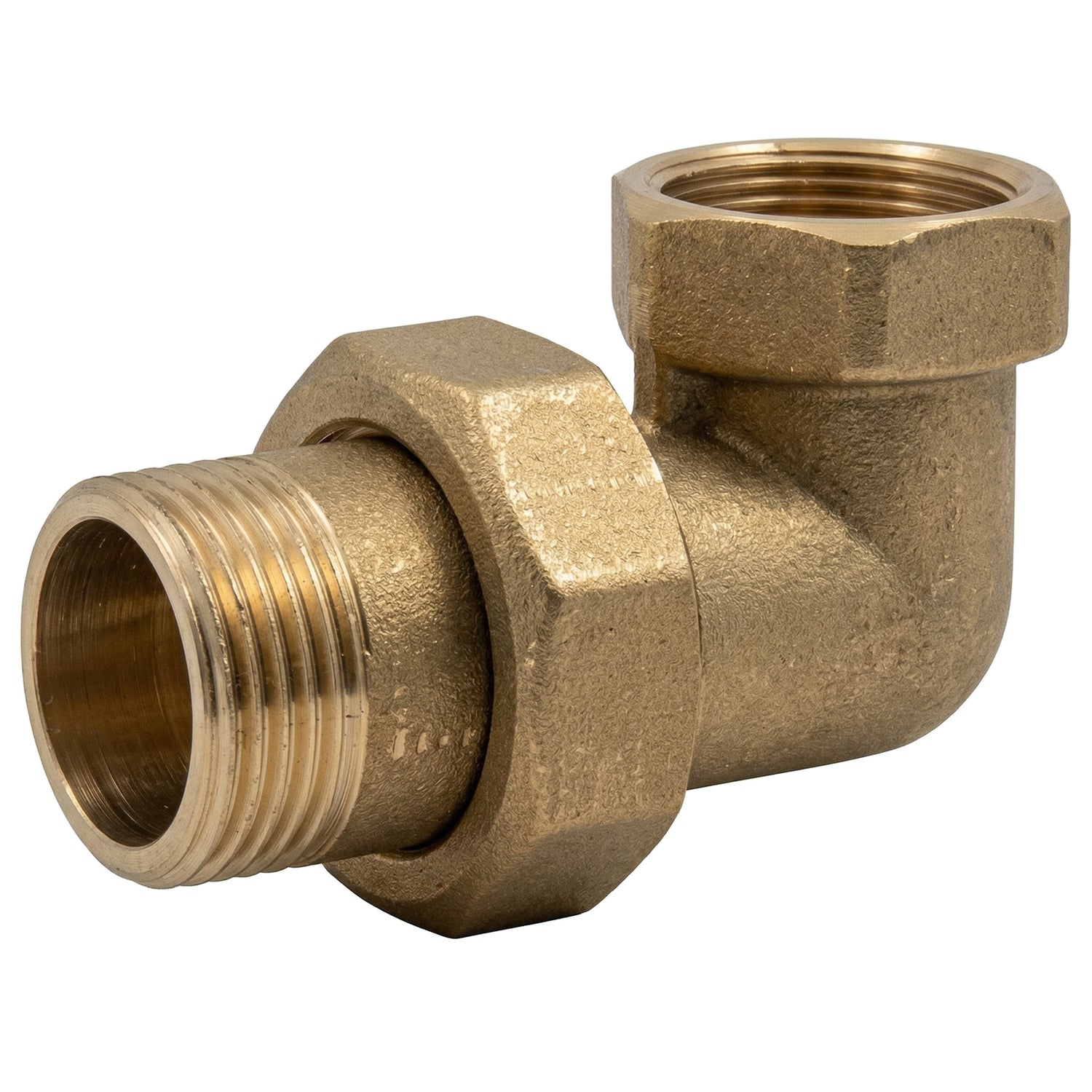

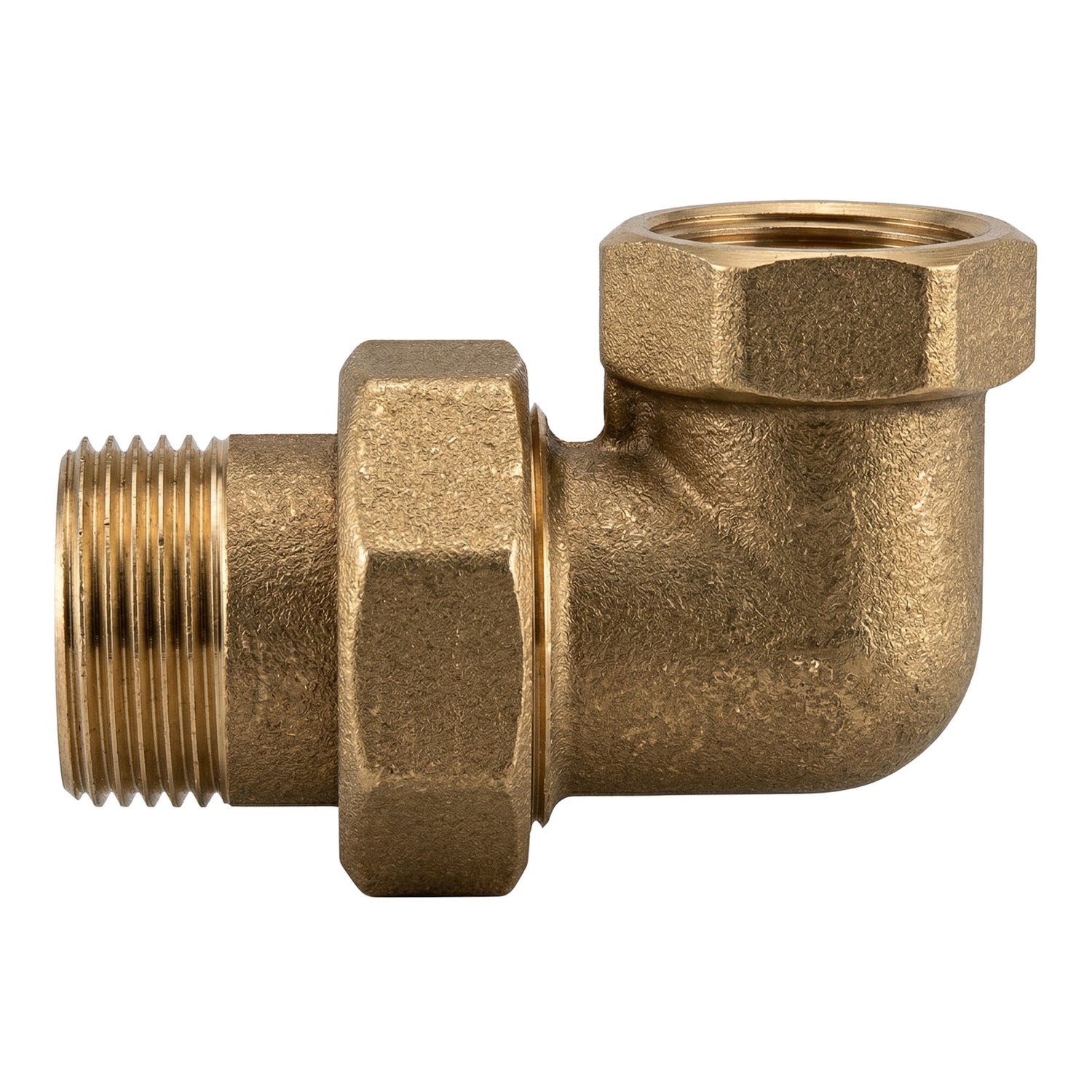

Racor unión codo M/H en latón, combinando un codo de 90° y un racor unión desmontable en una sola pieza. Permite un cambio de dirección con posibilidad de desmontaje rápido. Norma ISO 228-1 BSPP.
Descripción del Racor Unión Codo M/H en Latón
Este racor dos en uno combina la función de codo 90° y la de racor unión desmontable. La tuerca giratoria integrada permite desconectar fácilmente la sección acodada sin desplazar las tuberías adyacentes.
Particularmente útil para la conexión de grifería mural, radiadores o aparatos sanitarios que requieren un cambio de dirección y acceso para el mantenimiento. El lado macho se enrosca en un racor hembra, el lado hembra acepta un racor macho.
Características Técnicas
| Material | Latón CW617N - 4MS |
| Color | Latón dorado |
| Presión nominal | PN 16 bar |
| Norma de roscado | ISO 228-1 - BSPP Gas (rosca cilíndrica) |
| Estanqueidad | Por asiento cónico metal sobre metal (sin junta) |
| Forma | Hexagonal (apriete con llave) |
| Género | Macho (roscado) / Hembra (roscada) con tuerca giratoria |
| Ángulo | 90° |
| Type | Racor unión codo desmontable con asiento cónico |
| Fluidos compatibles | Agua potable, agua glicolada, fluidos compatibles |
| Temperatura | Según el tipo de estanqueidad elegido |
| Uso | Suministro de agua potable, fontanería general, climatización |
Condiciones de Uso e Instalación
- Presión de servicio : PN 16 bar
- Temperatura : Según el tipo de estanqueidad elegido
- Fluidos : Agua potable, agua glicolada, fluidos compatibles
- Instalación : Aplicar un par de apriete moderado y elegir materiales adecuados (riesgo de corrosión galvánica). Planos de sujeción adaptados a las llaves estándar del mercado.
Certificaciones y Conformidad
- Agua potable : Conforme con el decreto francés del 25 de junio de 2020 relativo a los materiales y productos metálicos destinados a instalaciones en contacto con agua destinada al consumo humano.
- 4MS : Conforme con los requisitos 4MS — Armonización de las reglas de certificación europeas para materiales y productos en contacto con agua potable.
Aplicaciones y Consejos de Instalación
Aplicaciones
- Fontanería doméstica : conexión de instalaciones de agua caliente y fría
- Fontanería industrial : instalaciones conformes PN 16 bar
- Decoración de interiores : creación de luminarias, estanterías, toalleros en latón visto
- DIY y bricolaje creativo : proyectos a medida con racores roscados
Consejos de instalación
- La estanqueidad está asegurada por asiento cónico metal sobre metal — no se necesita junta
- Apriete con llave fija o llave ajustable — no utilice alicates para evitar marcar la pieza
- Aplicar un par de apriete moderado — un apriete excesivo puede dañar el asiento cónico
Dibujo Técnico
Dimensions (mm)
Todas las cotas se expresan en milímetros (mm), salvo indicación contraria.
| O | O (mm) | G1 | G2 | E1 | E2 | L1 | L2 | L3 | H | S1 | S2 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 3/8" | 12x17 | 16 | 15 | 46 | 18 | 11 | 9 | 9 | 55 | 25 | 21 |
| 1/2" | 15x21 | 20 | 19 | 51 | 22 | 12 | 10 | 11 | 63 | 30 | 25 |
| 3/4" | 20x27 | 26 | 25 | 61 | 26 | 13 | 12 | 11 | 74 | 37 | 31 |
| 1" | 26x34 | 33 | 30 | 68 | 34 | 14 | 13 | 17 | 83 | 46 | 37 |
| 1"1/4 | 33x42 | 42 | 39 | 82 | 40 | 17 | 15 | 21 | 100 | 52 | 48 |
Correspondencias de Tamaños
Este racor unión codo está disponible en los siguientes tamaños. Utilice esta tabla para encontrar la correspondencia entre milímetros, pulgadas y DN.
| Tamaño (mm) | 12x17 | 15x21 | 20x27 | 26x34 | 33x42 |
|---|---|---|---|---|---|
| Pulgadas | 3/8'' | 1/2'' | 3/4'' | 1'' | 1''1/4 |
| DN | DN10 | DN15 | DN20 | DN25 | DN32 |
| Diám. ext. tubo | 17 mm | 21 mm | 27 mm | 34 mm | 42 mm |
El aspecto de la pieza puede variar según el lote en stock (ver fotos). Contáctenos para confirmación.
