Codo 90° H/H latón

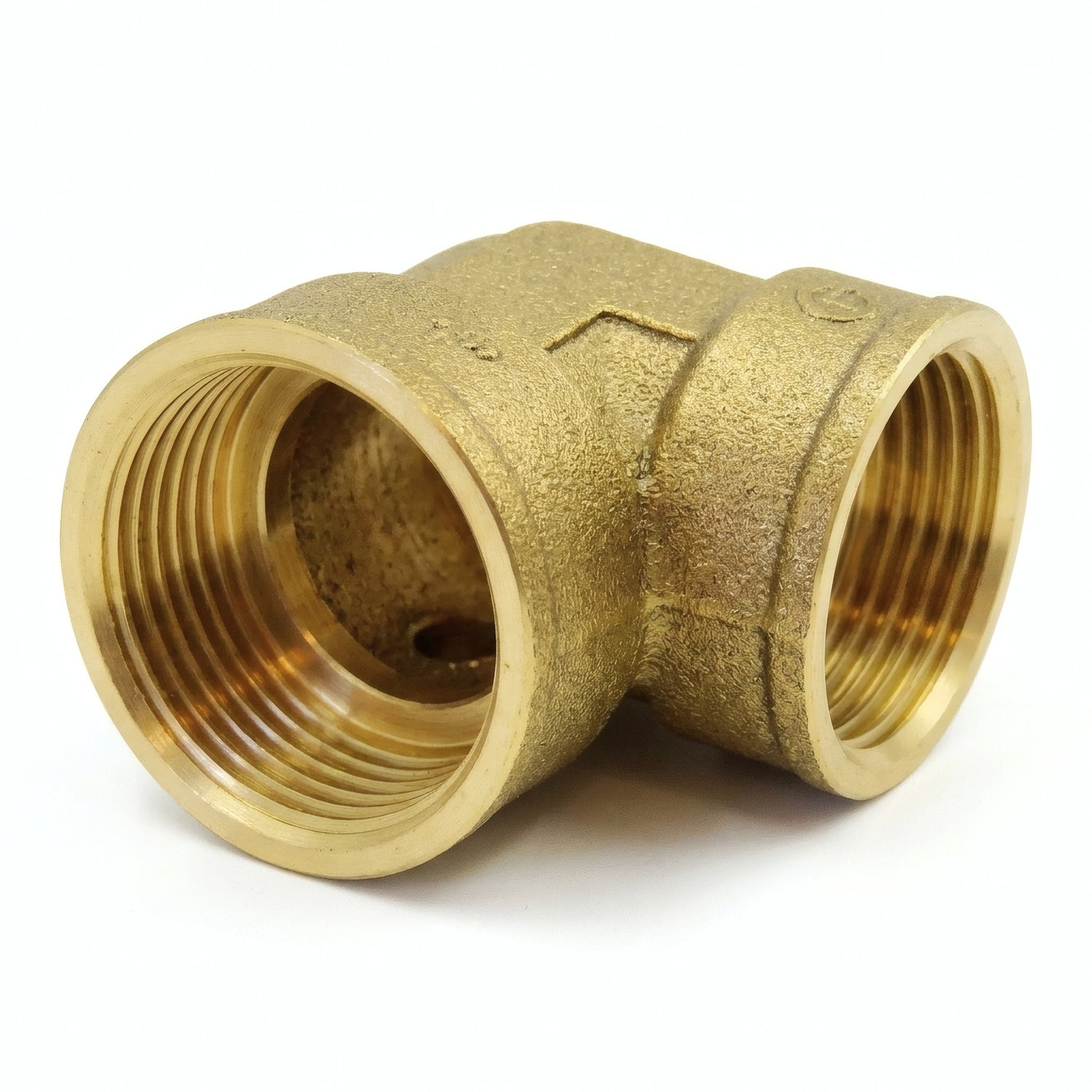

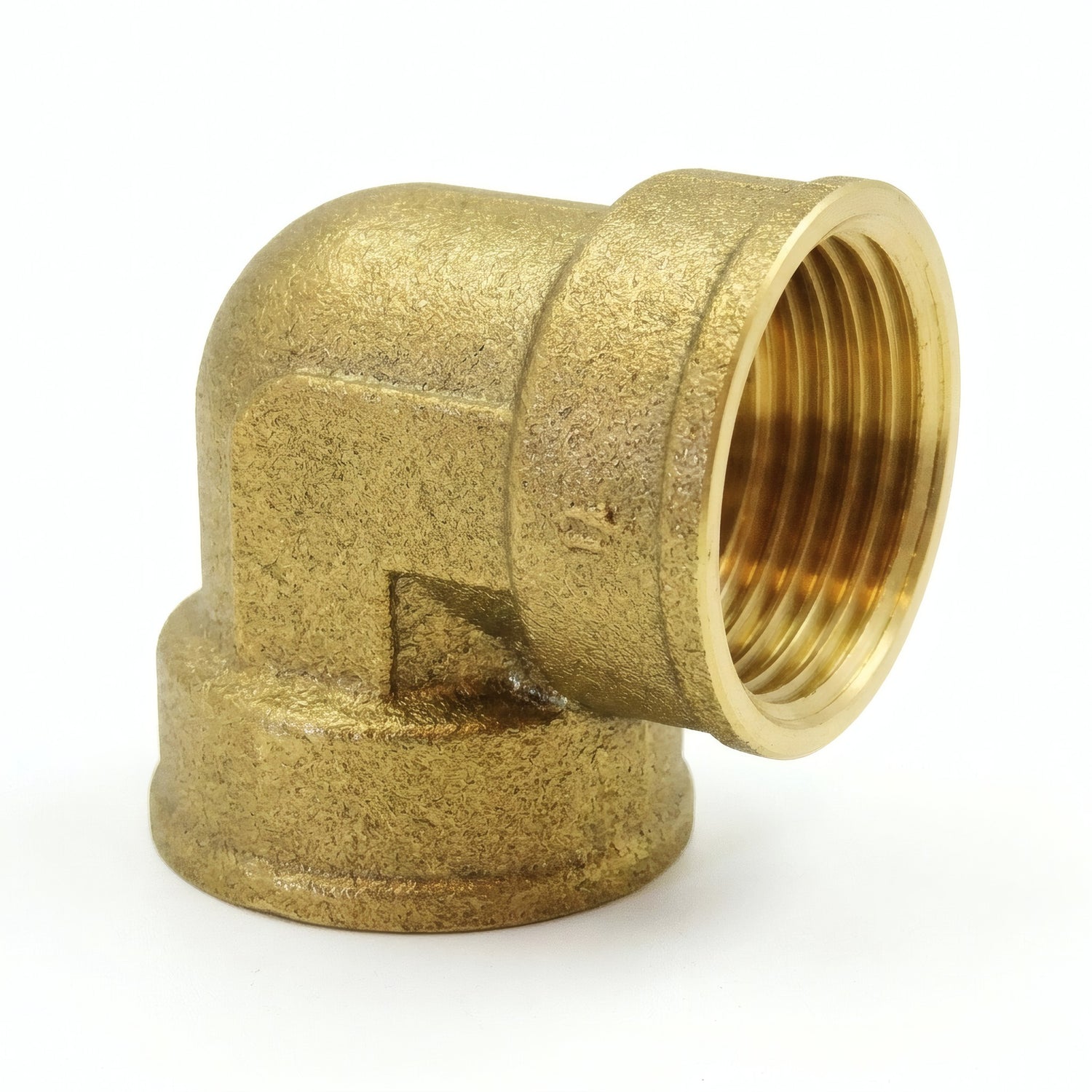

Codo 90° hembra/hembra de latón roscado, diseñado para crear un cambio de dirección en ángulo recto en sus instalaciones de fontanería o de decoración. Sus dos entradas con rosca interior permiten conectar dos elementos roscados (macho) formando un ángulo de 90°. Rosca conforme a ISO 228-1 BSPP.
Descripción del codo 90° H/H de latón
Este codo hembra/hembra permite realizar un ángulo de 90° entre dos tubos o racores con rosca macho. Es compatible con todos los racores que vendemos en nuestra web, siempre que sean del mismo tamaño y tengan un lado macho (con rosca exterior). Ideal para sortear un obstáculo o cambiar la dirección de una canalización.
Este racor de latón simplemente se enrosca, sin soldadura. Su forma de 6 caras facilita el apriete con llave fija o llave inglesa. Pieza conforme a las normas vigentes, adecuada tanto para instalaciones técnicas como para proyectos de decoración interior.
Características técnicas
| Material | Latón CW617N - 4MS |
| Color | Latón dorado |
| Presión nominal | PN 16 bar |
| Norma de rosca | ISO 228-1 - BSPP Gas (rosca cilíndrica) |
| Estanqueidad | Garantizada mediante junta plana (espesor a partir de 1 mm) |
| Asientos de junta | Planos y anchos en los extremos hembra |
| Forma | 6 caras (apriete con llave) |
| Tipo | Hembra / Hembra (rosca interior en ambos lados) |
| Ángulo | 90° |
| Fluidos compatibles | Agua potable, agua glicolada, fluidos compatibles |
| Temperatura | Según el tipo de estanqueidad elegido |
| Uso | Suministro de agua potable, fontanería general, climatización (HVAC) |
Condiciones de uso e instalación
- Presión de servicio: PN 16 bar
- Temperatura: según el tipo de estanqueidad elegido
- Fluidos: agua potable, agua glicolada, fluidos compatibles
- Instalación: aplicar un par de apriete moderado y elegir materiales adecuados (riesgo de corrosión galvánica). Caras planas de sujeción adaptadas a las llaves estándar del mercado.
Certificaciones y conformidad
- Agua potable: conforme a la orden ministerial francesa del 25 de junio de 2020 relativa a los materiales y productos metálicos destinados a instalaciones en contacto con el agua destinada al consumo humano.
- 4MS: conforme a los requisitos 4MS — Armonización de las normas europeas de certificación para los materiales y productos en contacto con el agua potable.
Aplicaciones y consejos de instalación
Usos
- Fontanería doméstica: conexión de instalaciones de agua caliente y fría
- Fontanería industrial: instalaciones conformes a PN 16 bar
- Decoración interior: creación de lámparas, estanterías y toalleros en latón visto
- DIY y bricolaje creativo: proyectos a medida con racores roscados
Consejos de instalación
- Utilice cinta PTFE (teflón) o estopa para asegurar la estanqueidad de las roscas macho
- En los asientos de junta planos, utilice una junta plana de 1 mm de espesor como mínimo
- Apriete con llave fija o llave inglesa — no utilice alicates de pico de loro para no marcar la pieza
- Aplique un par de apriete moderado — un apriete excesivo puede dañar la rosca
Dibujo técnico
Dimensiones (mm)
Todas las cotas se expresan en milímetros (mm), salvo indicación contraria.
| G | G (mm) | OD | L | H | E |
|---|---|---|---|---|---|
| 3/8" | 12x17 | 11 | 8.5 | 18 | 25.5 |
| 1/2" | 15x21 | 14.5 | 10 | 21.5 | 31 |
| 3/4" | 20x27 | 19.5 | 11 | 25 | 37 |
| 1" | 26x34 | 25 | 13 | 30.5 | 45.5 |
| 1"1/4 | 33x42 | 33 | 14 | 36 | 55 |
| 1"1/2 | 40x49 | 39 | 15.5 | 40.75 | 63 |
| 2" | 50x60 | 50 | 17 | 48.5 | 76.5 |
Equivalencias de tamaños
Este codo está disponible en los siguientes tamaños. Utilice esta tabla para encontrar la equivalencia entre milímetros, pulgadas y DN.
| Tamaño (mm) | 12x17 | 15x21 | 20x27 | 26x34 | 33x42 | 40x49 | 50x60 |
|---|---|---|---|---|---|---|---|
| Pulgadas | 3/8'' | 1/2'' | 3/4'' | 1'' | 1''1/4 | 1''1/2 | 2'' |
| DN | DN10 | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 |
| Diám. ext. tubo | 17 mm | 21 mm | 27 mm | 34 mm | 42 mm | 49 mm | 60 mm |
El aspecto de la pieza puede variar según el lote en stock (ver fotos). Contáctenos para confirmarlo.
Para combinar
Productos compatibles: Todos los racores de latón
