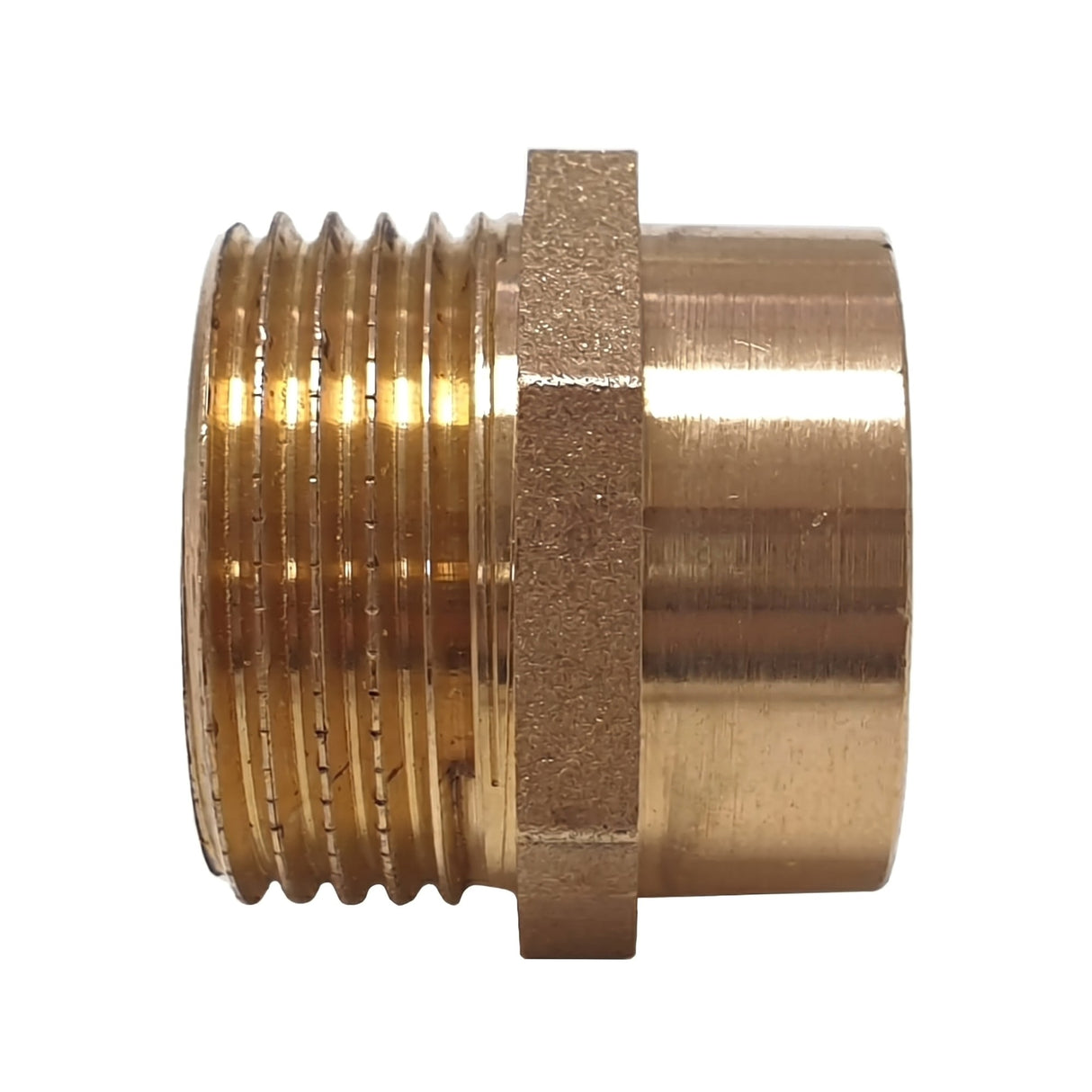

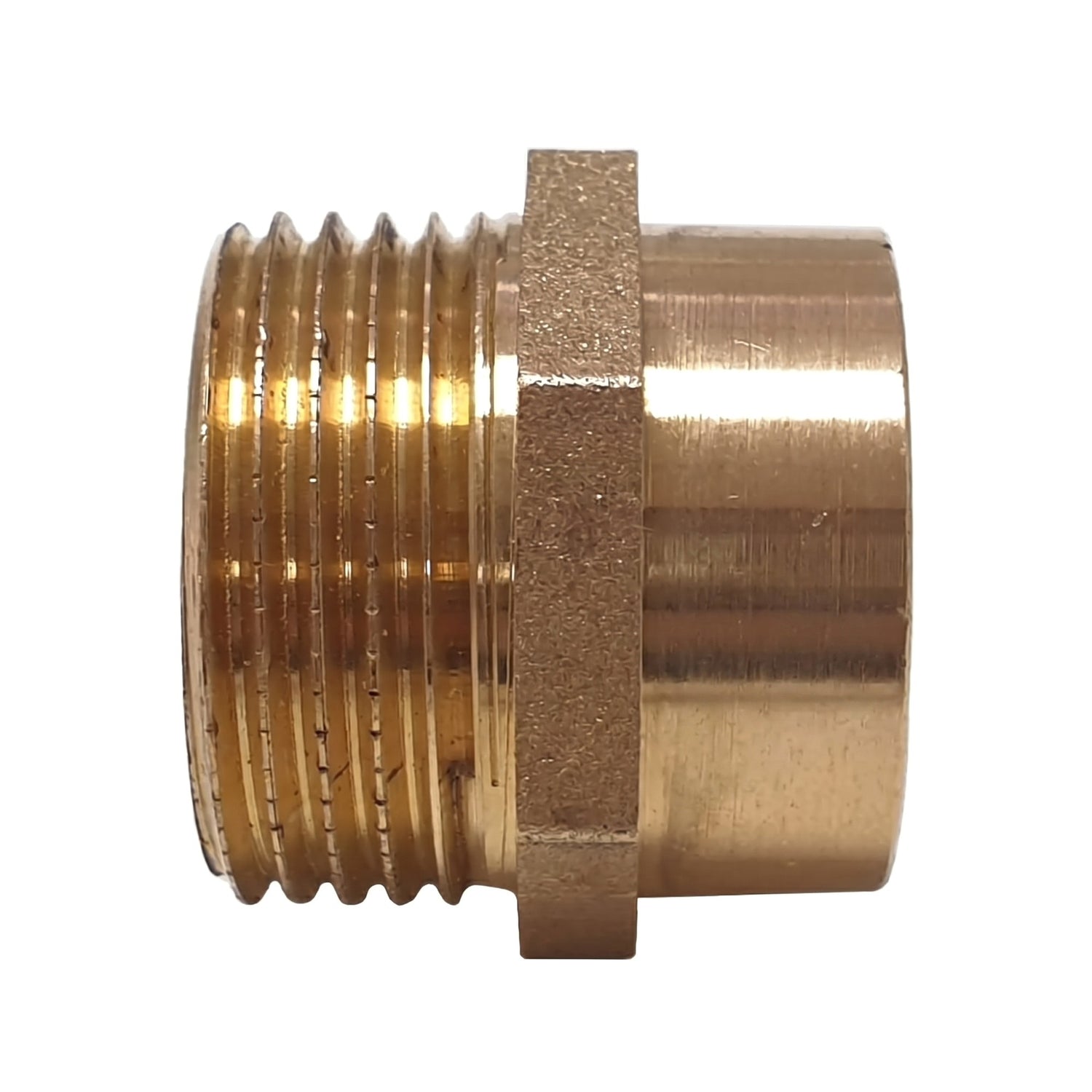

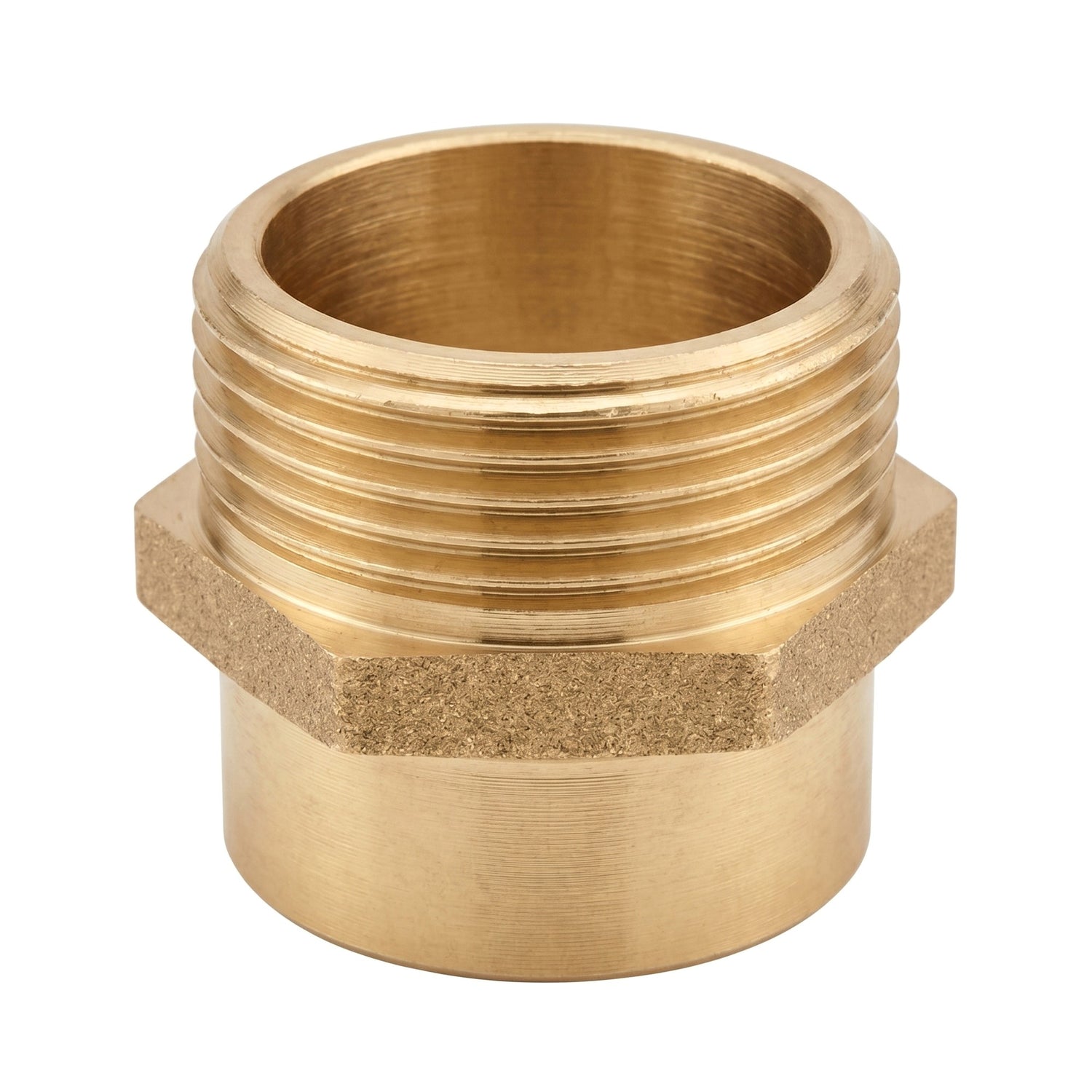

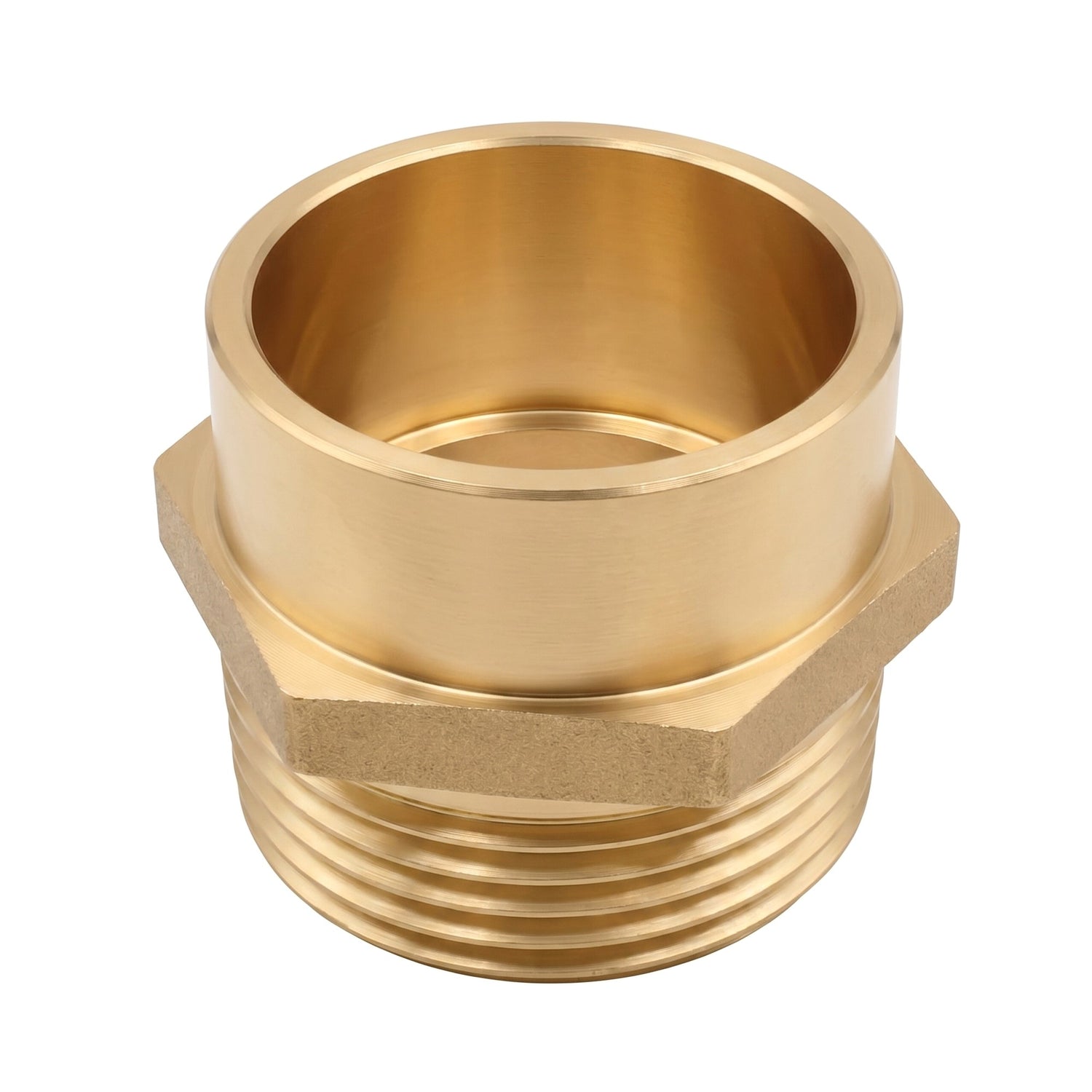

Manguito de latón macho para soldar – extremo roscado tubo de cobre

El manguito de latón macho para soldar es un racor de transición con dos extremos : por un lado un manguito hembra liso soldable que se desliza sobre un tubo de cobre, por el otro un extremo macho roscado al paso del gas. Garantiza el paso limpio de una canalización de cobre soldada a una conexión roscada : válvula, grifo, colector, racor macho o accesorio de fundición del mismo diámetro. En latón macizo, es apto tanto para la fontanería como para las creaciones de decoración de estilo industrial o vintage, donde se aprecia su tono dorado cálido.

Características técnicas

• Tipo : manguito mixto para soldar — manguito hembra soldable + extremo macho roscado
• Material : latón
• Extremo soldable : racor para soldadura capilar para tubos de cobre, conforme a la norma NF EN 1254-1
• Extremo roscado : rosca macho « G » paralela al paso del gas según ISO 228-1 (BSPP, serie Gas)
• Aplicaciones : agua fría, agua caliente, calefacción, climatización, gas, aire comprimido
• Montaje : mediante soldadura blanda (estaño) o soldadura fuerte (varilla plata/cobre) sobre el tubo de cobre, según el fluido (ver « Puesta en obra ») ; enroscado en la rosca

Presión y temperatura admisibles

La presión máxima de servicio depende del metal de aportación utilizado para el montaje y de la temperatura del fluido. Valores indicativos del fabricante :

Ø = diámetro del tubo en mm. Las presiones intermedias se obtienen por interpolación.

Puesta en obra : para el agua destinada al consumo humano, la aportación plomo/estaño (tipo I) está prohibida : utilizar una aportación sin plomo — estaño/cobre o estaño/plata (tipos II/III). Para el gas combustible, dar preferencia a la soldadura fuerte capilar (tipos IV/V/VI) ; la soldadura blanda de estaño no se admite en este caso.

Tamaños disponibles

Cada manguito asocia una rosca gas (3/8″ a 1″1/2) a un diámetro de tubo de cobre soldable (Ø 10 a 42 mm). La denominación en milímetros (12/17, 15/21, 20/27…) corresponde a la designación francesa de las roscas gas.

¿Para qué sirve este manguito?

En fontanería, el manguito macho para soldar realiza la unión entre una red de tubo de cobre y un elemento roscado. El manguito hembra se suelda sobre el extremo del tubo de cobre, mientras que el extremo macho se enrosca en una rosca hembra gas del mismo diámetro : entrada de válvula, racor de contador, distribuidor, grifo o accesorio de fundición. Así se evita roscar directamente el cobre y se garantiza una conexión desmontable del lado de la rosca.

En decoración industrial, este racor de latón sirve de elemento de unión o de acabado en los montajes de tubo : paso del tubo de cobre hacia un conjunto roscado de lámpara, de perchero o de mobiliario. Su tono latón dorado, que se patina bonito con el tiempo, combina con las creaciones de estilo vintage y taller.

Consejos de colocación

• Desbarbar y decapar el tubo de cobre así como el interior del manguito antes del montaje.
• Aplicar un decapante adecuado, luego calentar uniformemente ; la soldadura blanda o fuerte es aspirada por capilaridad en la holgura del manguito.
• Enroscar el extremo macho asegurando la estanqueidad de la rosca con una junta adaptada al fluido (estopa + pasta o cinta PTFE).
• Dejar enfriar antes de la puesta en presión ; respetar los límites de presión/temperatura del metal de aportación empleado.

Compatibilidad

La rosca macho al paso del gas ISO 228-1 es compatible con las roscas hembra gas y los accesorios de fundición maleable del mismo diámetro. Del lado del tubo, elija el diámetro de manguito correspondiente a su cobre : por ejemplo un tubo de cobre Ø 22 mm con una rosca 3/4″ (manguito 3/4″ × Ø 22).

Idea deco: portavelas con racores de fontanería

El manguito soldable de Ø 22 mm reproduce casi exactamente el diámetro de una vela larga estándar. La versión Ø 22 del manguito se convierte entonces en el receptáculo ideal de un portavelas hecho a mano con tubos y racores de fontanería : enroscado en lo alto de un montaje de latón o de acero, el manguito acoge directamente la vela para una decoración de estilo industrial y taller.
