Codo reducción M/H latón

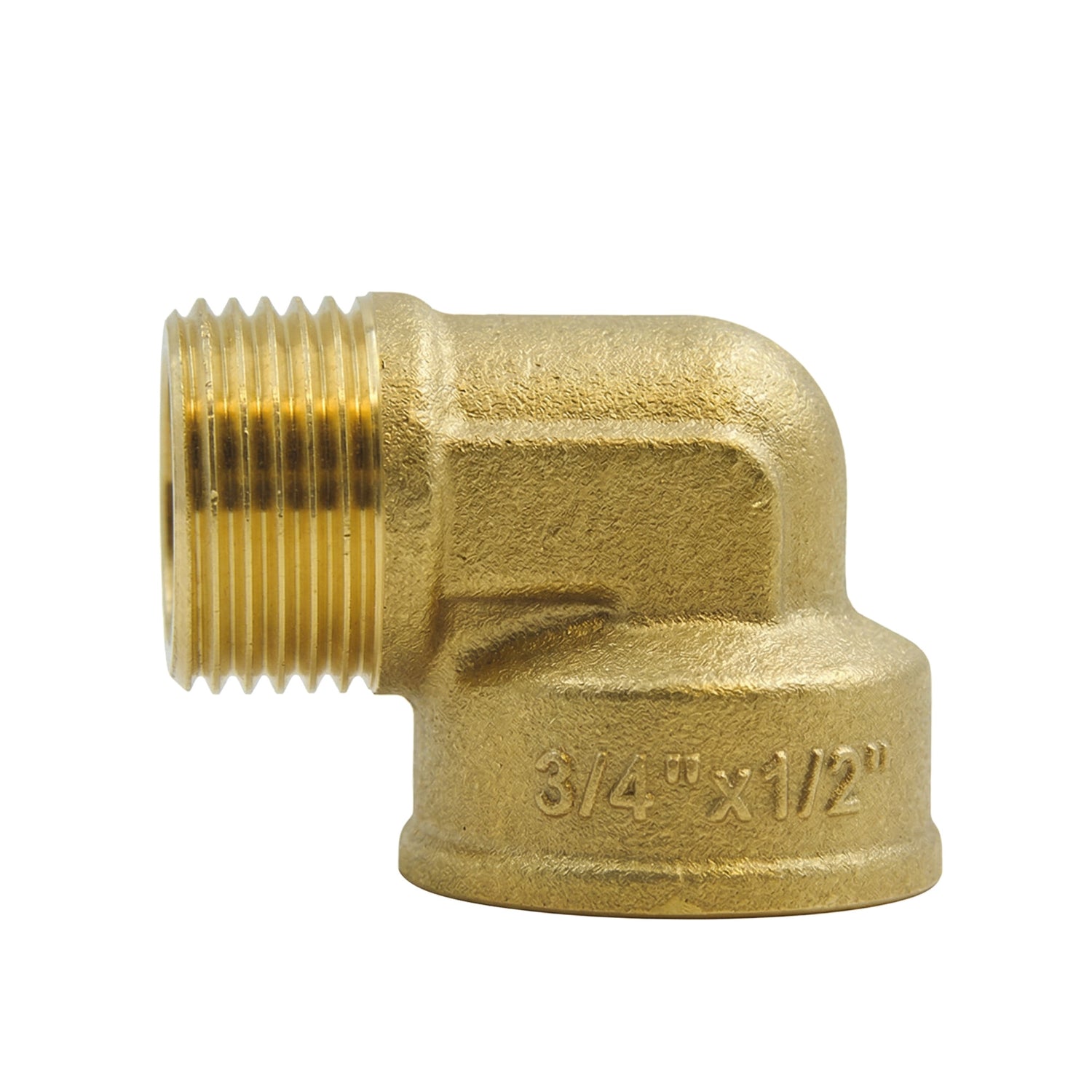

Codo reductor macho/hembra de latón de roscar, que permite cambiar de dirección a 90° reduciendo al mismo tiempo el diámetro de su tubería. Este racor combina dos funciones en una sola pieza: desviación y reducción. Norma ISO 228-1 BSPP.
Descripción del Codo Reductor M/H de Latón
Este codo reductor permite realizar simultáneamente un cambio de dirección a 90° y una reducción de diámetro. El lado macho (roscado) presenta un diámetro superior al lado hembra (aterrajado), permitiendo la transición entre dos tamaños de tubería diferentes.
Montaje por simple roscado sin soldadura. Especialmente útil en configuraciones donde el espacio es limitado y se deben combinar dos funciones en un solo punto de conexión.
Características Técnicas
| Material | Latón CW617N - 4MS |
| Color | Latón dorado |
| Presión nominal | PN 16 bar |
| Norma de roscado | ISO 228-1 - BSPP Gas (rosca cilíndrica) |
| Estanqueidad | Mediante junta plana garantizada (espesor desde 1 mm) |
| Asientos de junta | Planos y anchos en los extremos macho y hembra |
| Forma | Hexagonal (apriete con llave) |
| Tipo | Macho (roscado) / Hembra (roscado int.) — diámetros diferentes |
| Angle | 90° |
| Fluidos compatibles | Agua potable, agua glicolada, fluidos compatibles |
| Temperatura | Según el tipo de estanqueidad elegido |
| Uso | Suministro de agua potable, fontanería general, HVAC |
Conditions d'Uso et Installation
- Presión de servicio : PN 16 bar
- Temperatura : Según el tipo de estanqueidad elegido
- Fluidos : Agua potable, agua glicolada, fluidos compatibles
- Instalación: Aplicar un par de apriete moderado y elegir materiales adecuados (riesgo de corrosión galvánica). Caras de llave compatibles con llaves estándar.
Certificaciones y Conformidad
- Agua potable: Conforme con el decreto francés del 25 de junio de 2020 sobre materiales y productos metálicos destinados a instalaciones en contacto con agua para consumo humano.
- 4MS : Conforme con las exigencias 4MS — Armonización de las normas de certificación europeas para materiales y productos en contacto con el agua potable.
Aplicaciones y Consejos de Instalación
Usos
- Fontanería doméstica: conexión de instalaciones de agua caliente y fría
- Fontanería industrial: instalaciones conformes PN 16 bar
- Decoración interior: creación de luminarias, estantes, toalleros en latón visto
- Bricolaje creativo: proyectos a medida con racores de roscar
Consejos de instalación
- Utilice cinta PTFE (teflón) o estopa para asegurar la estanqueidad en las roscas macho
- Para los asientos de junta planos, utilice una junta plana con un espesor mínimo de 1 mm
- Apretar con llave fija o llave ajustable — no utilizar alicates para evitar marcar la pieza
- Aplicar un par de apriete moderado — un apriete excesivo puede dañar la rosca

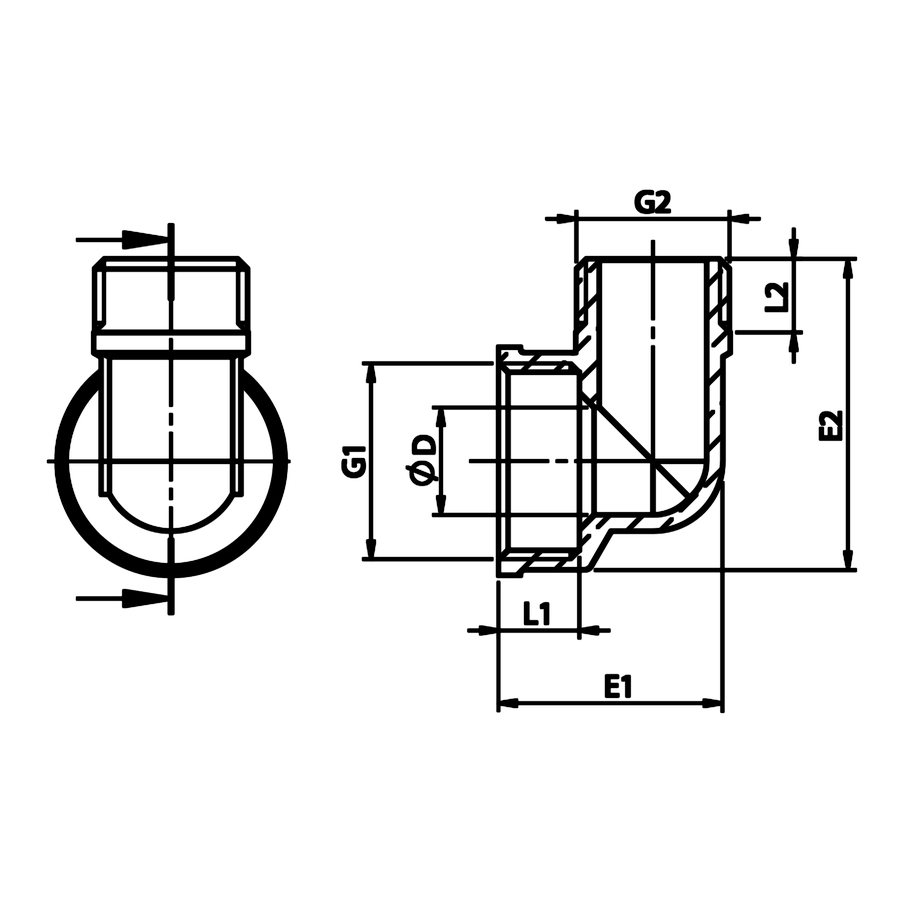

Dibujo Técnico
Dimensiones (mm)
Todas las cotas están expresadas en milímetros (mm), salvo indicación contraria.
| G1 | G1 (mm) | G2 | G2 (mm) | OD | L1 | L2 | E1 | E2 |
|---|---|---|---|---|---|---|---|---|
| 3/4" | 20x27 | 1/2" | 15x21 | 11 | 8.5 | 8.5 | 30.5 | 37 |
Combinaciones de Tamaños Disponibles
Este codo reductor permite pasar de un diámetro a otro. La tabla siguiente indica las combinaciones disponibles.
| Entrada | Salida | Notación (mm) |
|---|---|---|
| 3/4'' | 1/2'' | 20x27 > 15x21 |
El aspecto de la pieza puede variar según el lote en stock (ver fotos). Contáctenos para confirmación.
