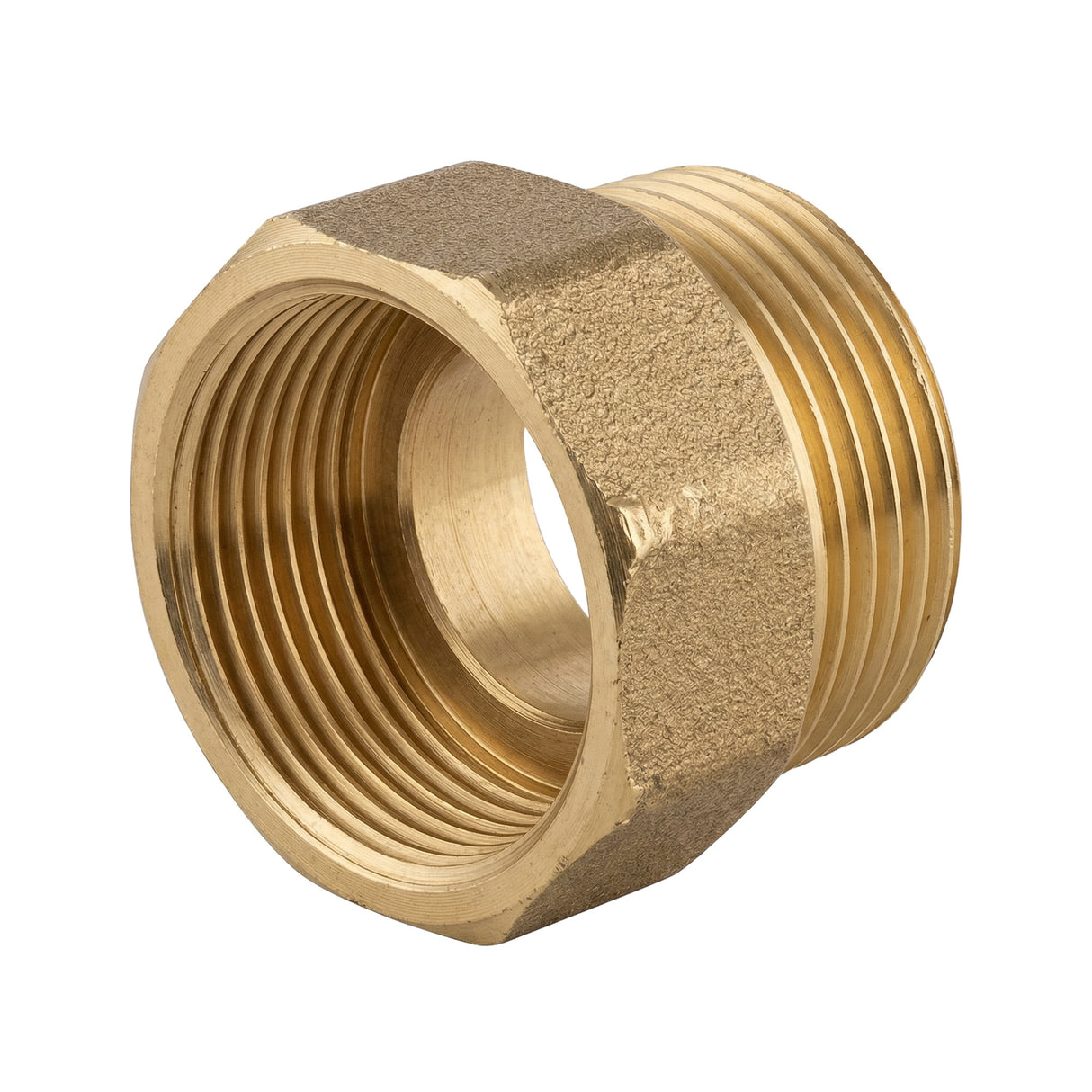

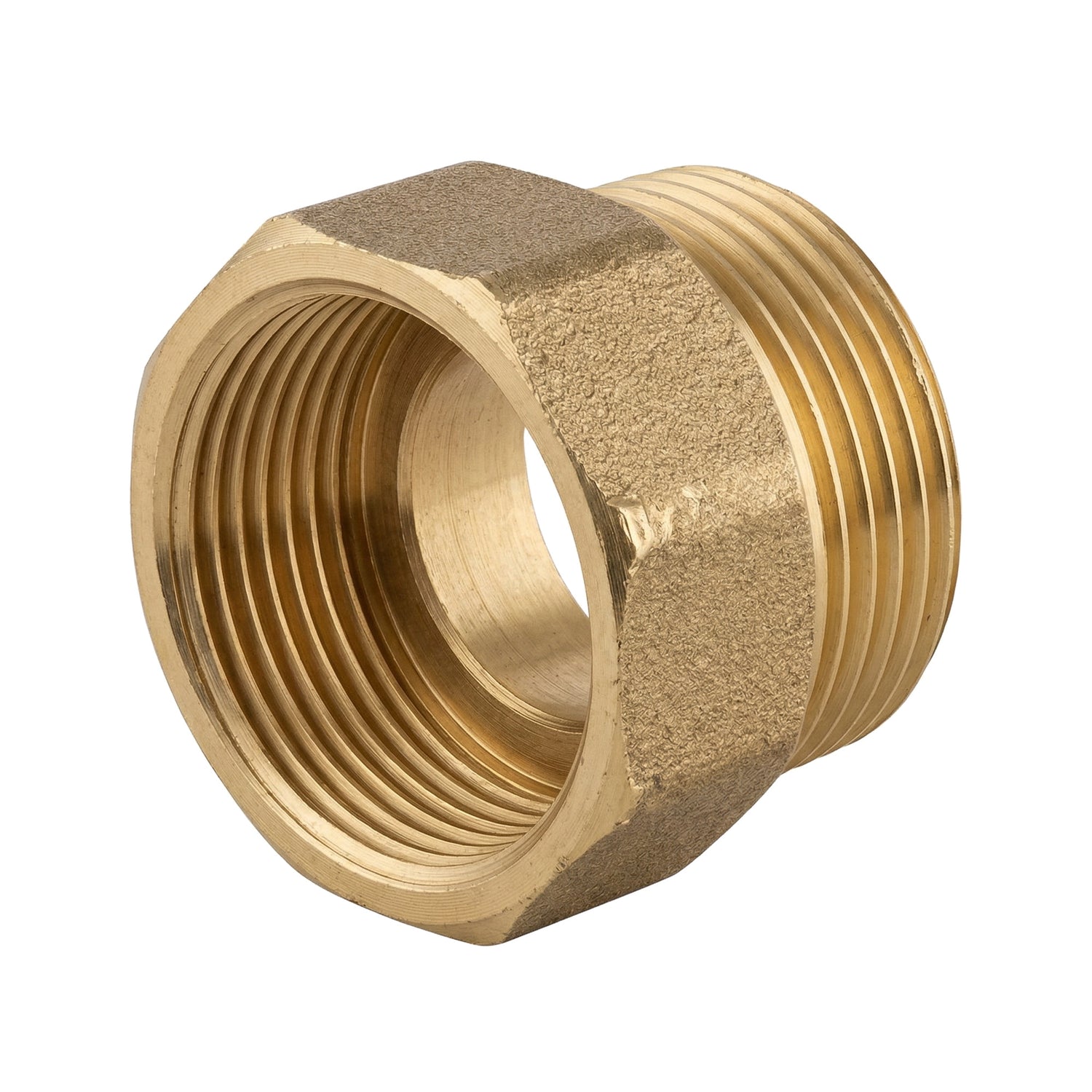

Manguito igual M/H latón
Manguito igual M/H en latón para atornillar, con un lado macho (roscado) y un lado hembra (aterrajado) del mismo diámetro. Este manguito sirve como extensión o como adaptador de género en sus montajes. Norma ISO 228-1 BSPP.
Descripción del Manguito Igual M/H en Latón
Este manguito mixto combina un roscado macho y un roscado hembra del mismo diámetro. Sirve principalmente como extensión para alejar un racor de una pared u otro elemento, o como adaptador de género para transformar una salida hembra en salida macho (y viceversa).
Pieza indispensable para ajustar la longitud de un montaje o invertir el género de un racor. Montaje sin soldadura. Muy utilizado en decoración para espaciar los elementos y crear estructuras ligeras en latón visto.
Características Técnicas
| Material | Latón CW617N - 4MS |
| Color | Latón dorado |
| Presión nominal | PN 16 bar |
| Norma de roscado | ISO 228-1 - BSPP Gas (rosca cilíndrica) |
| Estanqueidad | Mediante junta plana garantizada (espesor a partir de 1 mm) |
| Asientos de junta | Planos y anchos en extremos macho y hembra |
| Forma | Hexagonal (apriete con llave) |
| Tipo | Macho (roscado) / Hembra (aterrajado) — mismo diámetro |
| Fluidos compatibles | Agua potable, agua glicolada, fluidos compatibles |
| Temperatura | Según el tipo de estanqueidad elegido |
| Uso | Suministro de agua potable, fontanería general, HVAC |
Condiciones de Uso e Instalación
- Presión de servicio : PN 16 bar
- Temperatura : Según el tipo de estanqueidad elegido
- Fluidos : Agua potable, agua glicolada, fluidos compatibles
- Instalación : Aplicar un par de apriete moderado y elegir materiales adecuados (riesgo de corrosión galvánica). Caras de llave adaptadas a las herramientas estándar.
Certificaciones y Conformidad
- Agua potable : Conforme al decreto francés del 25 de junio de 2020 relativo a materiales y productos metálicos destinados a instalaciones en contacto con agua para consumo humano.
- 4MS : Conforme a las exigencias 4MS — Armonización de las normas de certificación europeas para materiales y productos en contacto con agua potable.
Aplicaciones y Consejos de Instalación
Aplicaciones
- Fontanería doméstica : conexión de instalaciones de agua caliente y fría
- Fontanería industrial : instalaciones conformes PN 16 bar
- Decoración interior : creación de luminarias, estanterías, toalleros en latón visto
- Bricolaje y proyectos creativos : proyectos a medida con racores roscados
Consejos de instalación
- Utilice cinta PTFE (teflón) o estopa para asegurar la estanqueidad en las roscas macho
- Para los asientos de junta planos, utilice una junta plana de espesor mínimo 1 mm
- Apriete con llave fija ou llave ajustable — no usar alicates para evitar marcar la pieza
- Aplicar un par de apriete moderado — un apriete excesivo puede dañar la rosca

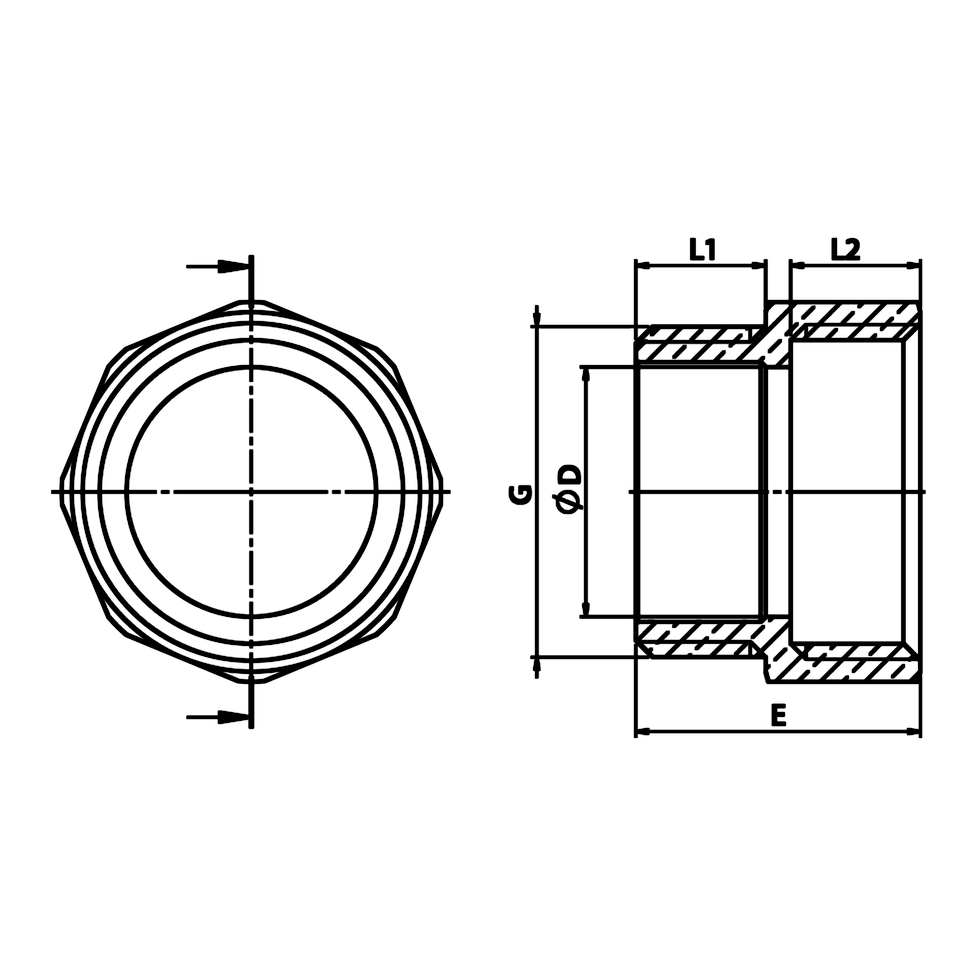

Dibujo Técnico
Dimensiones (mm)
Todas las cotas se expresan en milímetros (mm), salvo indicación contraria.
| G | G (mm) | OD | L1 | L2 | E |
|---|---|---|---|---|---|
| 1/8" | 5x10 | / | 6 | 6 | 13.5 |
| 1/4" | 8x13 | / | 8 | 8 | 18 |
| 3/8" | 12x17 | / | 8.5 | 8.5 | 19 |
| 1/2" | 15x21 | 14.5 | 10 | 10 | 22 |
| 3/4" | 20x27 | 19.5 | 11 | 11 | 24 |
| 1" | 26x34 | 25 | 13 | 13 | 28.5 |
| 1"1/4 | 33x42 | 33 | 14 | 14 | 30.5 |
| 1"1/2 | 40x49 | 39 | 15.5 | 15.5 | 34 |
| 2" | 50x60 | 50 | 17 | 17 | 37 |
Correspondencias de Tamaños
Este manguito está disponible en los siguientes tamaños. Utilice esta tabla para encontrar la correspondencia entre milímetros, pulgadas y DN.
| Tamaño (mm) | 5x10 | 8x13 | 12x17 | 15x21 | 20x27 | 26x34 | 33x42 | 40x49 | 50x60 |
|---|---|---|---|---|---|---|---|---|---|
| Pulgadas | 1/8'' | 1/4'' | 3/8'' | 1/2'' | 3/4'' | 1'' | 1''1/4 | 1''1/2 | 2'' |
| DN | DN5 | DN8 | DN10 | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 |
| Diám. ext. tubo | 10 mm | 13 mm | 17 mm | 21 mm | 27 mm | 34 mm | 42 mm | 49 mm | 60 mm |
El aspecto de la pieza puede variar según el lote en stock (ver fotos). Contáctenos para confirmación.
