Manómetro radial ABS de esfera seca

Manómetro radial ABS de esfera seca — Ø40 a Ø100

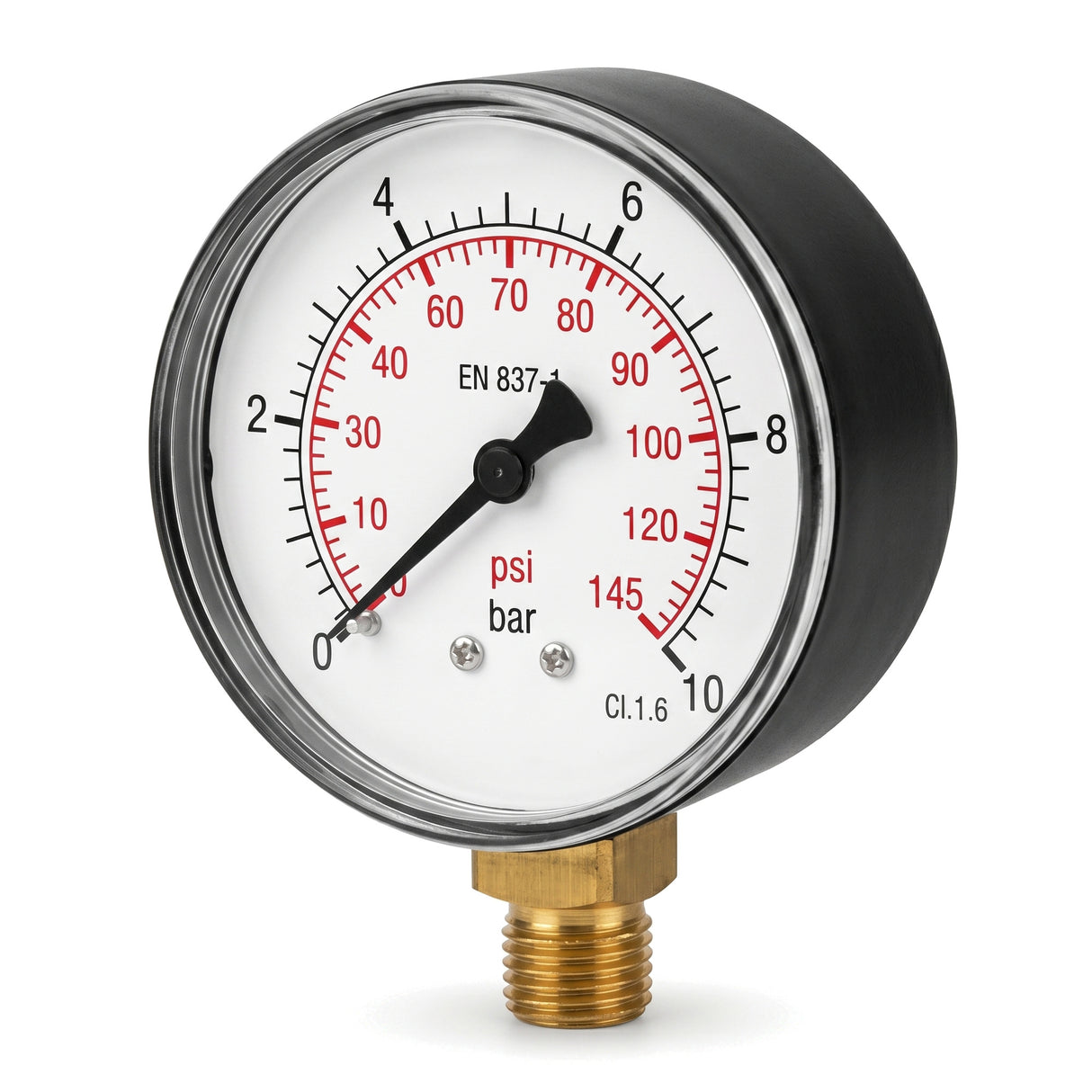

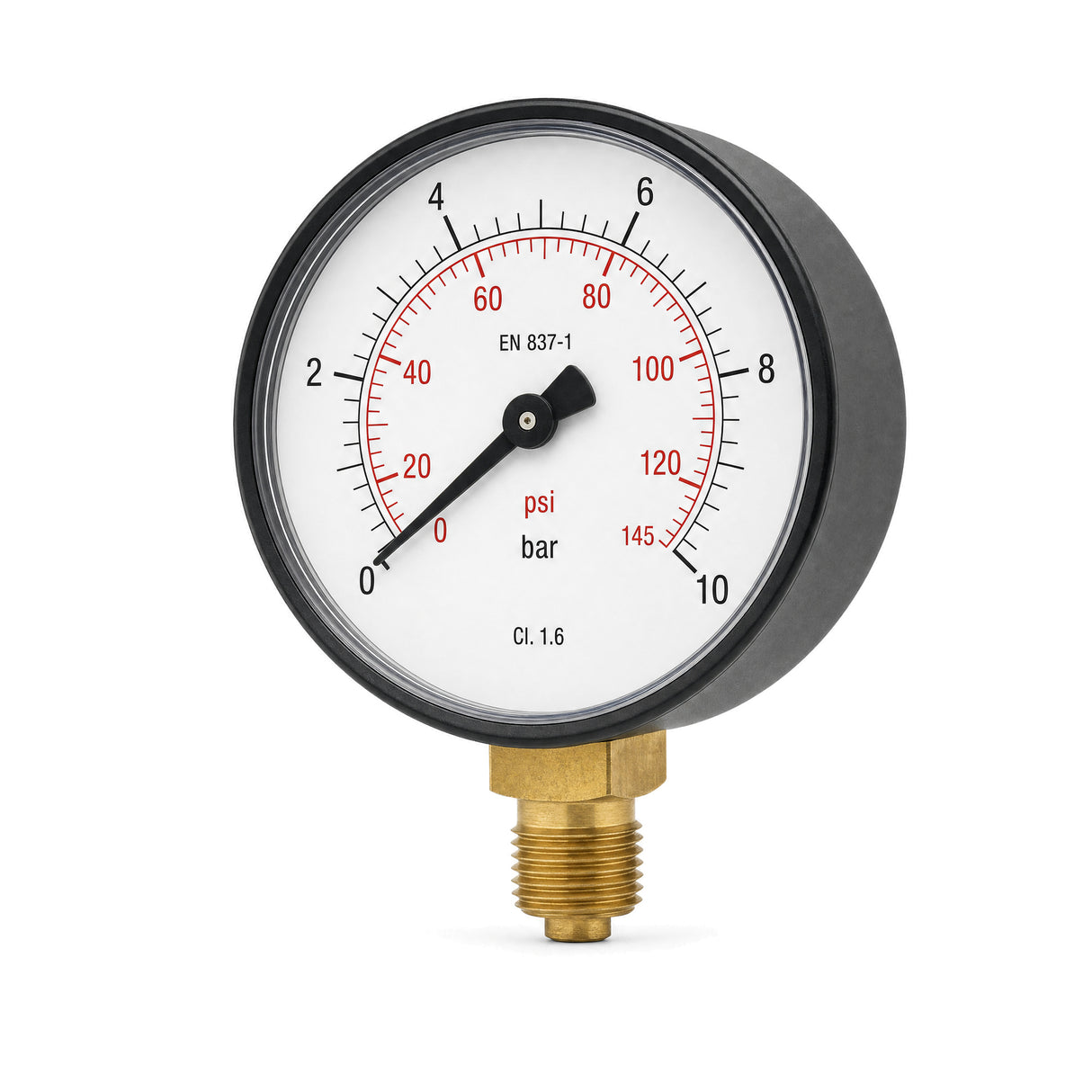

El manómetro radial es el formato más común en fontanería: la conexión de latón situada bajo la caja se enrosca en vertical sobre una te o un alojamiento hembra, con la esfera de frente al observador. Caja de ABS negro, mecanismo de latón con tubo Bourdon de cobre, doble graduación bar/psi: un instrumento de medida conforme a la norma EN 837-1, verificado al 100 % en 5 puntos de medición, clase de precisión 1,6.

Cinco diámetros de esfera (Ø40 a Ø100) y dos rangos (0-6 o 0-10 bar) cubren los usos corrientes: control de la presión de agua tras un reductor, circuito de calefacción, grupo de presión, aire comprimido, riego — y los montajes decorativos de estilo industrial con accesorios de fontanería.

¿Qué rango de medición elegir?

• 0 a 6 bar — lectura fina para un circuito de calefacción (1 a 3 bar) o una red doméstica regulada a 3 bar: la aguja trabaja en el centro de la esfera.
• 0 a 10 bar — el rango más polivalente: presión de red, grupo de presión, compresor.

Regla de dimensionado: la presión de servicio no debe superar el 75 % del fondo de escala en régimen estable, el 65 % en régimen variable. Ejemplo: grupo de presión que corta a 5 bar → esfera 0-10 bar.

Montaje y conexión

La conexión de latón lleva rosca macho cilíndrica BSPP (ISO 228-1): se enrosca en cualquier alojamiento hembra del mismo tamaño — te, manguito, colector o válvula. Selle sobre la rosca (cinta PTFE o estopa) y apriete siempre por las caras planas de la conexión con una llave fija, nunca por la caja.

Si el alojamiento disponible es mayor que la rosca del manómetro, una reducción M/H lo adapta: por ejemplo una reducción 1/2" > 1/4" para montar un manómetro de 1/4" en una te de 1/2". Tres acabados disponibles: reducción M/H de fundición negra, reducción M/H galvanizada o reducción M/H de latón.

¿Radial o axial?

La conexión radial (inferior) se monta sobre tubería o te, con la esfera vertical. Para atravesar el panel de un armario o cuadro, vea el manómetro axial ABS de esfera seca (conexión trasera).

Dimensiones (mm)

Características técnicas

Fluidos y límites de uso

• Fluidos admitidos: cualquier fluido compatible con el latón y el cobre (agua, aire comprimido…), excepto fluidos de alta viscosidad o cristalizantes y sustancias peligrosas o reguladas (oxígeno, gas, combustibles, agentes tóxicos…).
• Esfera seca: vibraciones y golpes de ariete prohibidos. En una bomba, grupo de presión o máquina con vibraciones, monte un manómetro radial inox con baño de silicona: su baño amortiguador estabiliza la aguja.
• Temperatura ambiente: -40 °C a +65 °C.

Para una composición puramente decorativa (sin medición), existe también la esfera de manómetro decorativa de 100 mm, y nuestro tutorial de lámpara con accesorios de fontanería, volante y manómetro.
