Cerrar un bucle de fontanería roscada: niples D/I, manguitos D/I o racores unión
Está montando una estructura de cama, el marco de un espejo o un enrejado con tubos roscados y el cuarto racor no termina de apretar. No es un defecto, ni un problema de rosca: es la geometría de un circuito cerrado la que bloquea el apriete. La fontanería roscada dispone de cuatro soluciones para esto. Esta guía las detalla — su principio mecánico, cuándo utilizarlas y las referencias disponibles en Home Invasion en hierro fundido negro y galvanizado.
Por qué un cuadro cerrado bloquea el apriete
Imagine cuatro tubos y cuatro codos ensamblados formando un rectángulo, como el marco de un espejo, una estructura de cama, un enrejado o una barandilla. Enrosque el primer codo, el segundo, el tercero: todo se aprieta con normalidad. En el cuarto, ya nada avanza.
La razón es mecánica. Todos los racores roscados estándar — codo, te, manguito, niple, brida — tienen un paso a derechas en sus roscas. Se enroscan girando en el sentido horario. Es la convención universal de la fontanería: salvo contadas excepciones (las piezas D/I de las que vamos a hablar), todo lo que encontrará en stock estándar es de rosca a derechas.
Para que los montajes resulten legibles, denominamos DD (Doble derecha) a las piezas estándar con dos roscas a derechas — es la opción por defecto de todo el catálogo de fontanería: niple igual, manguito, codo, te, etc. Y D/I (Derecha/Izquierda) a las piezas especiales con una rosca a derechas por un lado y una rosca a izquierdas por el otro. La pieza D/I es la llave que desbloquea el bucle; las piezas DD son los soportes estándar que la enmarcan.
En un circuito abierto (una estantería, un soporte para bicicletas, un perchero que termina en un extremo libre), no hay problema: el tubo gira libremente, se aprieta el extremo y se acaba. En un circuito cerrado, el tubo queda atrapado entre dos racores ya colocados. Girar ese tubo en sentido de apriete por un lado significa girarlo en sentido de aflojado por el otro. Los dos movimientos se anulan.
Este bloqueo afecta a todos los proyectos en bucle: el marco perimetral de una mesa de centro, el cuadro rectangular de una estantería de pared, el marco de un espejo, un enrejado para plantas o el último tramo de una barandilla. La fontanería roscada cuenta con cuatro montajes para resolver el problema.
| Montaje | Pieza central | Extremos del conjunto | ¿Requiere tubo especial? |
|---|---|---|---|
| 1 — Tubo + manguito D/I + tubo rosca izquierda | Manguito D/I | Según los tubos (normalmente macho a derechas) | Sí (bajo pedido) |
| 2 — Niple DD + manguito D/I + niple D/I | Manguito D/I que se aprieta con llave | 2 machos a derechas | No |
| 3 — Manguito DD + niple D/I + manguito D/I | Niple D/I que se aprieta con llave | 2 hembras a derechas | No |
| 4 — Racor unión | Tuerca giratoria en 3 piezas | Macho/Hembra o Hembra/Hembra según variante | No |
Los tres primeros se basan en el mismo principio: una rosca a izquierdas integrada en algún punto de la cadena, que invierte el sentido de apriete por un lado. El cuarto no utiliza rosca invertida y funciona con otro mecanismo — una tuerca giratoria independiente.
En la práctica, este es el mecanismo del Montaje 3 (manguito DD + niple D/I + manguito D/I) en dos tiempos:
Montaje 1 — Tubo + manguito D/I + tubo con rosca a izquierdas
Cómo funciona
El montaje más minimalista consiste en intercalar un manguito D/I entre dos secciones de tubo, una de las cuales ha sido roscada expresamente a izquierdas por un extremo.
M-D = macho derecha • H-D = hembra derecha • M-I = macho izquierda • H-I = hembra izquierda
El tubo estándar (macho a derechas en ambos extremos) se enrosca en la hembra derecha del manguito. El tubo especial (un extremo con rosca a izquierdas, el otro con rosca a derechas estándar para integrarse en el resto del circuito) se enrosca por su M-I en la H-I del manguito. Al girar el manguito central, sus dos roscas tiran simultáneamente de los dos tubos hacia él: el bucle se cierra.
Cuándo utilizarlo
Para proyectos con un acabado estéticamente depurado en los que se quiere evitar la "nuez" voluminosa de un racor unión y la triple presencia niple + manguito + niple. Visualmente, solo se ve un manguito entre dos tubos — el empalme se funde en la silueta del circuito.
La limitación
El tubo con rosca a izquierdas no existe en stock estándar. Debe fabricarse bajo pedido: la rosca a izquierdas la realiza un taller de fontanería o un proveedor especializado, y debe indicarse explícitamente en el pedido. El resto de racores del circuito (codos, tes, bridas, niples estándar) se mantienen con rosca a derechas.
En el catálogo Home Invasion
Los dos manguitos D/I del catálogo (utilizados como pieza central del montaje 1).
| Referencia | Material | Tamaños |
|---|---|---|
| Manguito D/I de hierro fundido negro | Hierro fundido maleable negro (EN 10242) | 3/8" → 3" (9 tamaños) |
| Manguito D/I galvanizado | Hierro fundido maleable galvanizado (EN 10242) | 3/8" → 4" (10 tamaños, hasta DN100) |
Los racores de hierro fundido negro HI son la referencia decorativa. Los racores galvanizados ofrecen un acabado industrial más claro y resisten la corrosión en el taller.
Montaje 2 — Niple DD + manguito D/I + niple D/I (extremos macho)
Cómo funciona
Cuando su bucle se cierra entre dos racores hembra fijos — por ejemplo dos codos hembra — el montaje 2 evita recurrir al tubo bajo pedido. Se introduce un conjunto de tres piezas que se presenta con dos machos a derechas en los extremos: un niple DD a la izquierda, un niple D/I a la derecha, y un manguito D/I entre ambos.
Extremos externos en M-D, que se enroscan en las hembras fijas del bucle. Se aprieta el manguito D/I central con la llave.
Los dos niples se enroscan primero a mano en las hembras fijas del bucle: a la izquierda, un niple DD (dos roscas derechas, el estándar del catálogo); a la derecha, un niple D/I. El manguito D/I se coloca después entre los dos. Al apretarlo con la llave en un sentido determinado, sus H-D y H-I tiran simultáneamente de los dos niples hacia él: la unión se aprieta sin hacer girar los tubos conectados.
Cuándo utilizarlo
El bucle termina entre dos perfiles hembra fijos — normalmente entre dos codos H/H de hierro fundido negro, entre dos hembras de una colección de racores de hierro fundido negro, o entre dos hembras galvanizadas. Es el montaje más versátil cuando se construye con codos hembra, que son la norma decorativa.
En el catálogo Home Invasion
El manguito D/I central sigue siendo el presentado antes (hierro fundido negro o galvanizado). El niple DD de la izquierda y el niple D/I de la derecha se eligen en la cuadrícula siguiente, según el material del circuito.
Las piezas del montaje 2: niple DD (a la izquierda) + manguito D/I central (ya visto antes) + niple D/I (a la derecha).
| Referencia | Material | Tamaños |
|---|---|---|
| Niple D/I de hierro fundido negro | Hierro fundido maleable negro (EN 10242) | 3/8" → 2" (7 tamaños: 3/8", 1/2", 3/4", 1", 1"1/4, 1"1/2, 2") |
| Niple D/I galvanizado | Hierro fundido maleable galvanizado (EN 10242) | 1/4" → 2" (8 tamaños: 1/4", 3/8", 1/2", 3/4", 1", 1"1/4, 1"1/2, 2") |
Montaje 3 — Manguito DD + niple D/I + manguito D/I (extremos hembra)
Cómo funciona
El montaje 3 es el espejo del anterior. Cuando el bucle se cierra entre dos machos fijos — dos tubos roscados, dos niples DD ya colocados — se invierte la lógica: el conjunto se presenta con dos hembras a derechas en los extremos, y es un niple D/I el que actúa como pieza central de apriete.
Extremos externos en H-D, que reciben los machos fijos del bucle. Se aprieta el niple D/I central con la llave.
Los dos manguitos (un DD a la izquierda, un D/I a la derecha) se enroscan primero a mano en los machos fijos del bucle. El niple D/I se sitúa entre los dos. Al girar la pieza central con la llave, sus M-D y M-I tiran simultáneamente de los dos manguitos uno hacia el otro: la unión se aprieta sin hacer girar los tubos conectados.
Cuándo utilizarlo
El bucle termina entre dos perfiles macho — normalmente un cuadro construido con tubos roscados (machos en ambos extremos por defecto), un ensamblaje que se cierra entre dos niples DD de hierro fundido negro ya fijos, o entre dos machos galvanizados. Es el montaje de los ensamblajes "con tubos desnudos", sin codo hembra en las juntas.
En el catálogo Home Invasion
El niple D/I central y el manguito D/I de la derecha son las referencias ya vistas en los montajes 1 y 2: niple D/I de hierro fundido negro o galvanizado para la pieza central, manguito D/I de hierro fundido negro o galvanizado para la pieza de la derecha. El manguito DD de la izquierda se elige a continuación, en hierro fundido negro o en galvanizado. Para las conversiones DN / mm / pulgadas entre los tamaños mencionados, consulte la guía de diámetros.
El manguito DD de la izquierda del montaje 3. El niple D/I central y el manguito D/I de la derecha son los mismos que en los montajes 1 y 2.
Montaje 4 — El racor unión
Anatomía de un racor unión
El racor unión se distingue de los tres anteriores por una mecánica diferente: no utiliza rosca invertida. Es una pieza de tres elementos — un cuerpo macho, un cuerpo hembra y una tuerca central — cuya tuerca se aprieta independientemente de las roscas.
Cada uno de los dos cuerpos se enrosca por separado al tubo o racor al que va destinado. Una vez en su sitio, se acercan los dos cuerpos y se aprieta la tuerca central: la tuerca gira sin arrastrar los cuerpos que aproxima, de modo que los tubos conectados permanecen inmóviles. Es exactamente lo que se necesita para cerrar un bucle bloqueado.
El asiento cónico metal/metal
Mientras que niples y manguitos D/I se sellan con estopa + PTFE sobre la rosca, el racor unión se aprieta sobre un asiento de estanqueidad cónico integrado en la pieza: un cono macho se aplasta contra un cono hembra y la estanqueidad se consigue por contacto directo metal con metal. No hay junta que reemplazar, pero el par de apriete cuenta (ver errores). Es el estándar de las uniones de hierro fundido negro y galvanizadas del catálogo Home Invasion.
Variantes en el catálogo HI
Los racores unión HI existen en dos materiales para usos decorativos: hierro fundido negro y galvanizado. Dos perfiles rectos (H/H y M/H) y dos perfiles en codo 90° (H/H y M/H), es decir, ocho referencias para comparar de un vistazo.
Los ocho racores unión en hierro fundido negro y galvanizado — rectos y en codo 90°, perfiles H/H y M/H.
| Referencia | Perfil | Estanqueidad | Tamaños |
|---|---|---|---|
| Unión H/H de hierro fundido negro | H/H recta | Plana (Premium / Eco) | 3/8" → 4" |
| Unión M/H de hierro fundido negro | M/H recta | Cónica metal/metal | 3/8" → 4" |
| Codo-unión H/H de hierro fundido negro | Codo 90° H/H integrado | Cónica | 3/8" → 2" |
| Codo-unión M/H de hierro fundido negro | Codo 90° M/H integrado | Cónica | 3/8" → 2" |
| Unión H/H gama pintada | H/H, acabado pintura negra | Plana | Ver ficha producto |
La unión H/H de la gama pintada sigue la convención HI de la gama decorativa: diámetro exterior 27 mm, penetración de rosca de 10 mm por lado sea cual sea el «tamaño» anunciado. Cotas constantes prácticas para los cálculos decorativos. Verificar en la ficha del producto antes de mezclarla con fontanería real, cuyas cotas varían con el diámetro nominal.
| Referencia | Perfil | Estanqueidad | Tamaños |
|---|---|---|---|
| Unión H/H galvanizada | H/H recta | Plana | 3/8" → 4" |
| Unión M/H galvanizada | M/H recta | Cónica metal/metal | 3/8" → 4" |
| Codo-unión H/H galvanizado | Codo 90° H/H | Cónica | 3/8" → 2" |
| Codo-unión M/H galvanizado | Codo 90° M/H | Cónica | 3/8" → 2" |

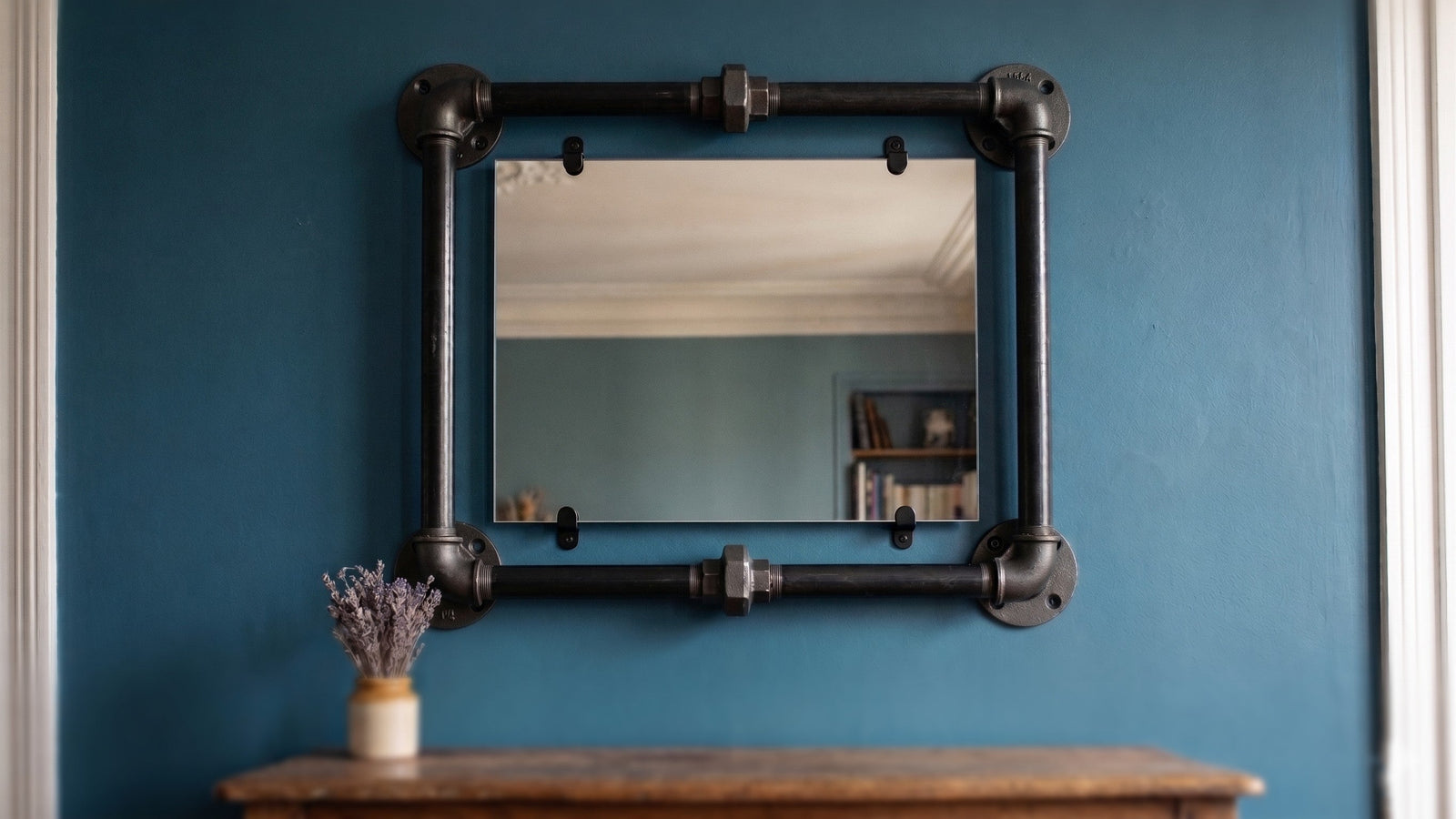

Aplicación típica: cerrar un cuadro con dos uniones
En un cuadro rectangular o cuadrado completo, un truco habitual consiste en colocar dos racores unión en el centro de dos lados paralelos. Cada uno funciona como una articulación independiente: se preensambla cada medio cuadro y luego se aprietan las dos tuercas centrales con la llave. Ningún tubo gira, el cuadro se cierra en plano.
Elegir el montaje según el proyecto
El montaje adecuado depende de tres criterios: el perfil de las piezas ya colocadas en el bucle (machos, hembras o tubos roscados desnudos), el material del circuito y el acceso que sea necesario conservar a la unión.
| Proyecto | Perfil del bucle | Montaje | Referencia central |
|---|---|---|---|
| Estructura de cama de hierro fundido negro cerrada en rectángulo | 2 codos hembra fijos | Montaje 2 | Manguito D/I de hierro fundido negro |
| Marco de espejo rectangular en tubos roscados | 2 machos fijos (tubos) | Montaje 3 | Niple D/I de hierro fundido negro |
| Enrejado para plantas con estética depurada | 2 secciones de tubo | Montaje 1 (tubo especial bajo pedido) | Manguito D/I de hierro fundido negro |
| Banco industrial modular en acabado pintado | 2 hembras fijas | Montaje 4 (gama pintada) | Unión H/H deco pintada |
| Cuadro cerrado de una barandilla de escalera | 2 machos fijos (tubos) | Montaje 3 (galvanizado) | Niple D/I galvanizado |
Para los proyectos decorativos (estructura de cama, espejo, enrejado, banco, barandilla), el hierro fundido negro o la gama pintada son las opciones de referencia. El galvanizado aporta un acabado más claro y brillante cuando se busca una estética menos oscura.
Errores que evitar
Olvidar que todas las piezas DD tienen sus roscas a derechas
Es la raíz del problema. Los codos, tes, manguitos DD, niples DD, bridas — todo el catálogo de fontanería habitual lleva rosca a derechas en ambos lados. Solo los D/I (niples y manguitos) y los tubos bajo pedido con rosca a izquierdas son la excepción. En un bucle cerrado, es por tanto imprescindible integrar una pieza D/I en la cadena; de lo contrario, ningún apriete es posible.
Apretar en exceso una unión cónica
Un asiento cónico metal/metal sella por deformación controlada. Un apriete de más con la llave, y el cono se aplasta más allá de su zona elástica: el asiento se deforma de forma definitiva y gotea. Se aprieta a mano y luego un cuarto de vuelta con la llave, no más.
Mezclar gama pintada y fontanería real en un mismo bucle
La gama pintada HI tiene cotas constantes (Ø 27 mm, penetración de rosca 10 mm) mientras que los racores de fontanería real tienen cotas variables según el diámetro nominal. Mezclarlos en el mismo bucle cerrado da longitudes imprevistas y un cuadro que no llega a cerrarse. Elija una u otra para el conjunto del proyecto.
Olvidar la estanqueidad sobre las roscas D/I
Los niples y manguitos D/I se sellan como un racor estándar: estopa, pasta o cinta de PTFE sobre la rosca, en el sentido de apriete. El detalle se cubre en el tutorial sobre enroscar racores roscados.
Preguntas frecuentes
¿Cuál es la diferencia entre un niple D/I y un manguito D/I?
El niple D/I es macho/macho: se enrosca en dos racores hembra. El manguito D/I es hembra/hembra: recibe en su interior dos racores macho o dos tubos roscados. Ambos tienen rosca a derechas por un lado y rosca a izquierdas por el otro: al girar la pieza, los dos lados se aprietan simultáneamente. La elección depende del perfil — macho o hembra — de las piezas ya fijas en el bucle.
¿Por qué hace falta un tubo con rosca a izquierdas en el montaje 1?
Porque el manguito D/I tiene una H-D por un lado y una H-I por el otro. La H-D admite cualquier macho a derechas estándar (un tubo con rosca a derechas normal). Pero la H-I exige un macho a izquierdas enfrente — y ningún racor ni tubo en stock estándar tiene rosca a izquierdas. El tubo con rosca a izquierdas debe por tanto fabricarse bajo pedido para poder integrarse en el lado H-I del manguito.
¿Cómo distinguir una rosca a izquierdas de una rosca a derechas?
Coloque la pieza frente a usted con los filetes hacia arriba. En una rosca a derechas (estándar), los filetes descienden hacia la derecha: se enrosca girando en sentido horario. En una rosca a izquierdas, los filetes descienden hacia la izquierda: se enrosca girando en sentido antihorario. En un niple o manguito D/I, el lado izquierdo lleva normalmente una ranura o una muesca para no confundirlo.
¿Qué tamaño de niple D/I para una estructura de cama en 3/4"?
Si el resto del cuadro está en 3/4" (20/27), el niple D/I se toma en 3/4" — el tamaño nominal debe ser idéntico en todo el bucle. El niple D/I de hierro fundido negro y el niple D/I galvanizado están disponibles en 3/4". Hay que comprobar el perfil de las piezas contiguas para elegir el montaje correcto (2 o 3) según si el bucle termina entre machos o entre hembras.
¿Una unión cónica necesita PTFE en el asiento?
No. Una unión cónica metal/metal sella por contacto directo entre los dos conos: añadir PTFE en el asiento impide el contacto metal/metal y compromete la estanqueidad. El PTFE o la estopa se usan, en cambio, sobre las roscas de los dos cuerpos que se enroscan en el tubo o racor adyacente — nunca sobre el asiento propiamente dicho.
