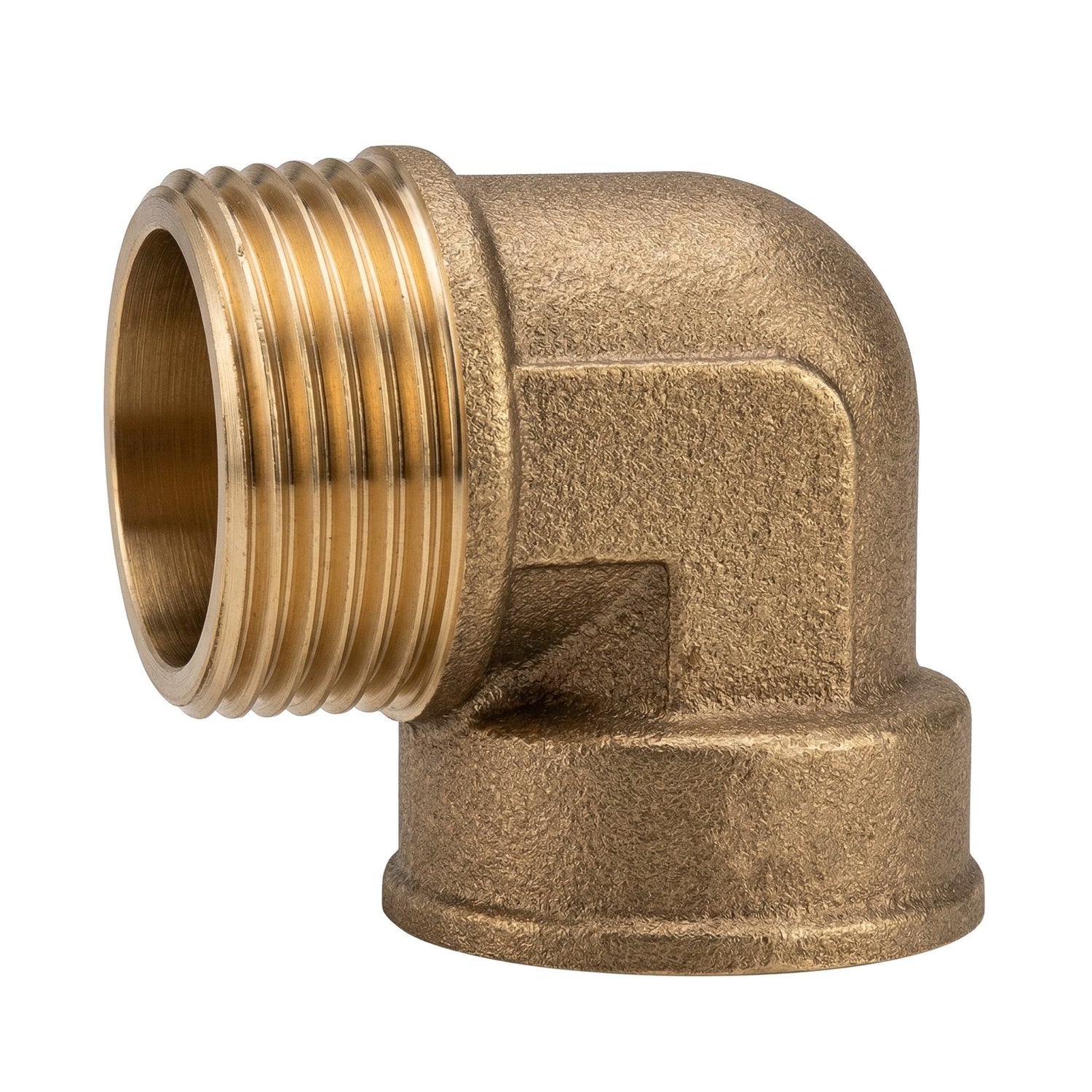

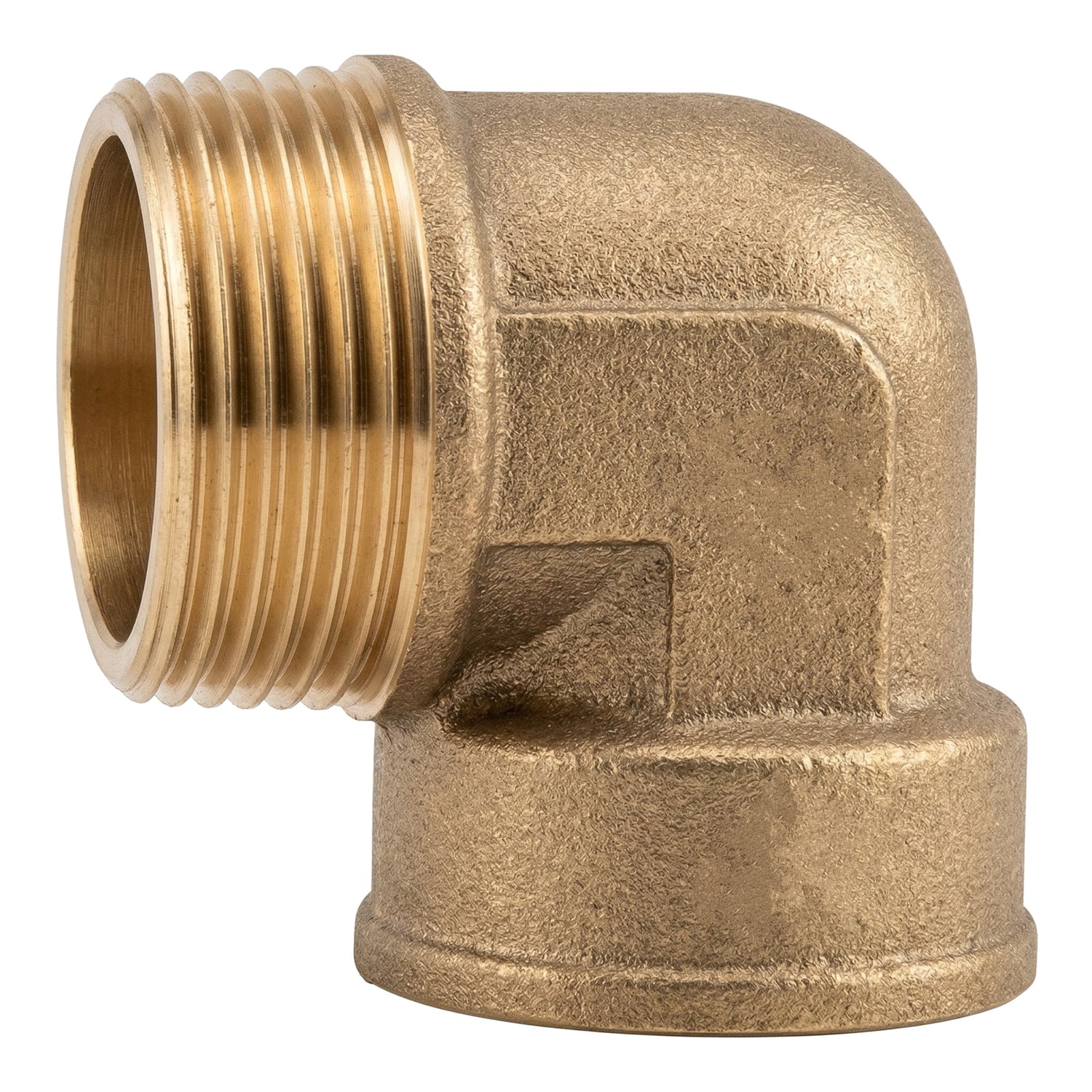

Codo 90° M/H latón
Coude 90° macho/hembra de latón de roscar para realizar un cambio de dirección en ángulo recto en sus redes de fontanería ou vos créations decoración. Un côté roscado (macho) et un côté roscada hembra (hembra) offrent une grande polyvalence de conexión. Norma ISO 228-1 BSPP.
Descripción del Codo 90° M/H de Latón
Ce coude macho/hembra assure la jonction à 90° entre un racor hembra (roscada hembra) et un racor macho (roscado). Sa configuration mixte en fait l'un des racores les plus polyvalents pour la fontanería y la decoración. Il est compatible con todos los racores de même taille vendidos en nuestro sitio.
El montaje se realiza sin soldadura, mediante simple enroscado. El cuerpo hexagonal garantiza un agarre sólido con llave. Ce coude convient aussi bien aux circuitos d'eau domestiques qu'aux creaciones decorativas en latón visto.
Características Técnicas
| Material | Laiton CW617N - 4MS |
| Color | Latón dorado |
| Presión nominal | PN 16 bar |
| Norme de rosca | ISO 228-1 - BSPP Gaz (rosca cylindrique) |
| Estanqueidad | Par junta plana garantie (épaisseur à partir de 1 mm) |
| Asientos de junta | Plates et larges sur embouts macho et hembra |
| Forma | 6 caras (enroscado à la clé) |
| Género | Mâle (roscado) / Femelle (roscada hembra) |
| Ángulo | 90° |
| Fluidos compatibles | Agua potable, agua glicolada, fluidos compatibles |
| Temperatura | Selon le type d'estanqueidad choisi |
| Uso | Adduction d'eau potable, fontanería générale, CVC |
Condiciones de Uso e Instalación
- Presión de servicio : PN 16 bar
- Temperatura : Selon le type d'estanqueidad choisi
- Fluidos : Agua potable, agua glicolada, fluidos compatibles
- Instalación : Appliquer un couple de apriete modéré et choisir des matériaux adaptés (risque de corrosion galvanique). Plats de maintien adaptés aux clés du marché.
Certificaciones y Conformidad
- Agua potable : Conforme con el decreto du 25 Juin 2020 relatif aux matériaux et produits métalliques destinés aux instalaciones en contact avec l'eau destinée à la consommation humaine.
- 4MS : Conforme con los requisitos 4MS — Harmonisation des règles de certification européennes pour les matériaux et produits en contact avec l'eau potable.
Aplicaciones y Consejos de Instalación
Usos
- Fontanería doméstica : conexión d'instalaciones eau chaude et froide
- Fontanería industrial : instalaciones conformes PN 16 bar
- Decoración interior : création de luminaires, étagères, porte-serviettes en latón visto
- Bricolaje y DIY creativo : projets sur mesure avec racores à enroscar
Consejos de instalación
- Utilisez du cinta de PTFE (téflon) ou de la filasse pour assurer l'estanqueidad sur les roscas macho
- Pour les portées de junta planaes, utilisez un junta plana d'épaisseur minimale 1 mm
- Serrez à la llave fija ou llave inglesa — ne pas utiliser de pince multiprise pour éviter de marquer la pièce
- Appliquer un couple de apriete modéré — un apriete excessif peut endommager le rosca
Dibujo Técnico
Dimensiones (mm)
Todas las cotas están expresadas en milímetros (mm), salvo indicación contraria.
| G | G (mm) | OD | L1 | L2 | E1 | E2 |
|---|---|---|---|---|---|---|
| 3/8" | 12x17 | 11 | 8.5 | 8.5 | 25.5 | 27.5 |
| 1/2" | 15x21 | 14.5 | 10 | 10 | 31 | 33 |
| 3/4" | 20x27 | 19.5 | 11 | 11 | 37 | 39.5 |
| 1" | 26x34 | 25 | 13 | 13 | 45.5 | 48 |
| 1"1/4 | 33x42 | 33 | 14 | 14 | 55 | 58 |
| 1"1/2 | 40x49 | 39 | 15.5 | 15.5 | 63 | 66.25 |
| 2" | 50x60 | 50 | 17 | 17 | 76.5 | 79.75 |
Correspondencias de Tamaños
Ce coude est disponible en las siguientes tallas. Utilisez ce tableau pour trouver la correspondance entre millimètres, pouces et DN.
| Talla (mm) | 12x17 | 15x21 | 20x27 | 26x34 | 33x42 | 40x49 | 50x60 |
|---|---|---|---|---|---|---|---|
| Pulgadas | 3/8'' | 1/2'' | 3/4'' | 1'' | 1''1/4 | 1''1/2 | 2'' |
| DN | DN10 | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 |
| Diám. ext. tubo | 17 mm | 21 mm | 27 mm | 34 mm | 42 mm | 49 mm | 60 mm |
El aspecto de la pieza puede variar según el lote en stock (ver fotos). Contáctenos para confirmación.
