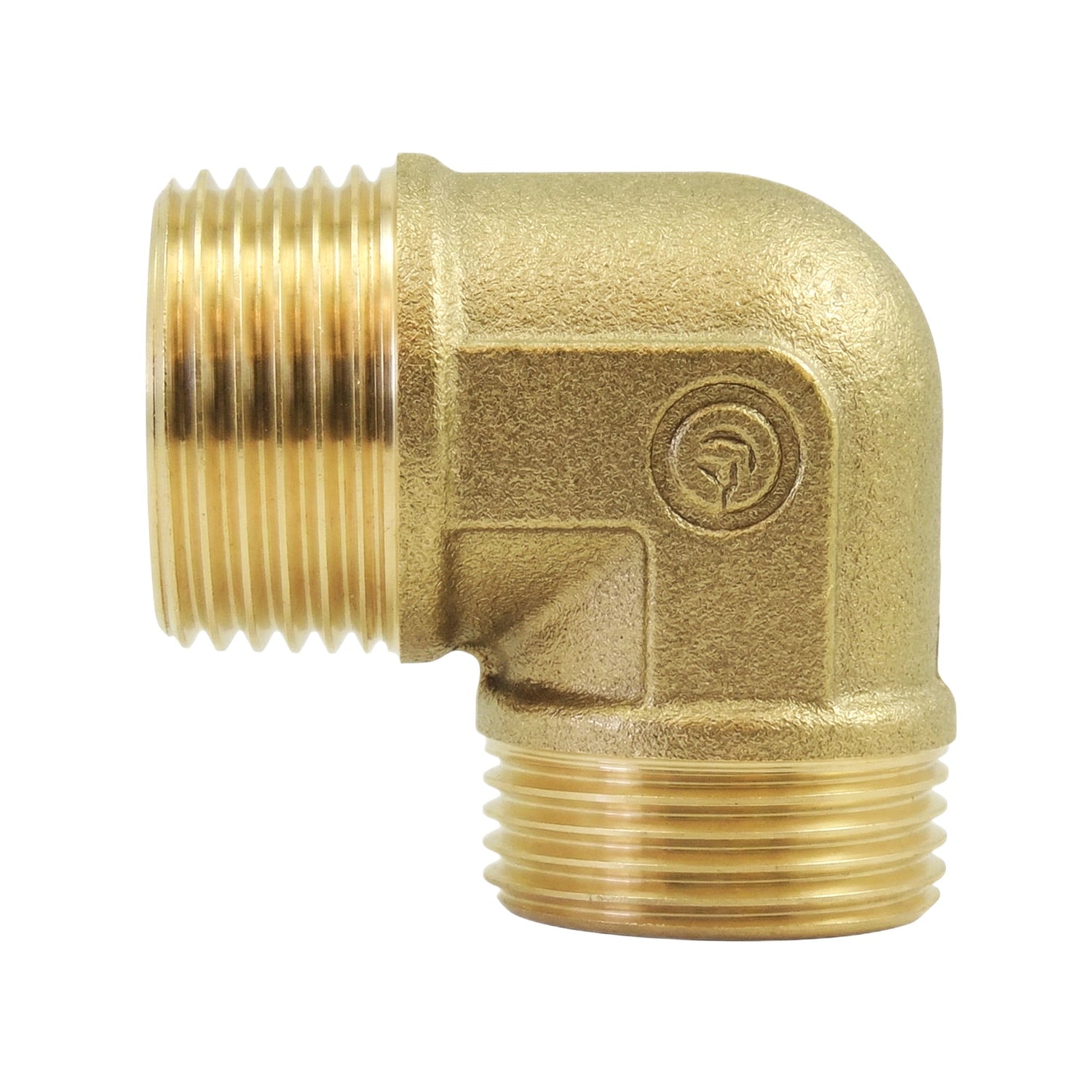

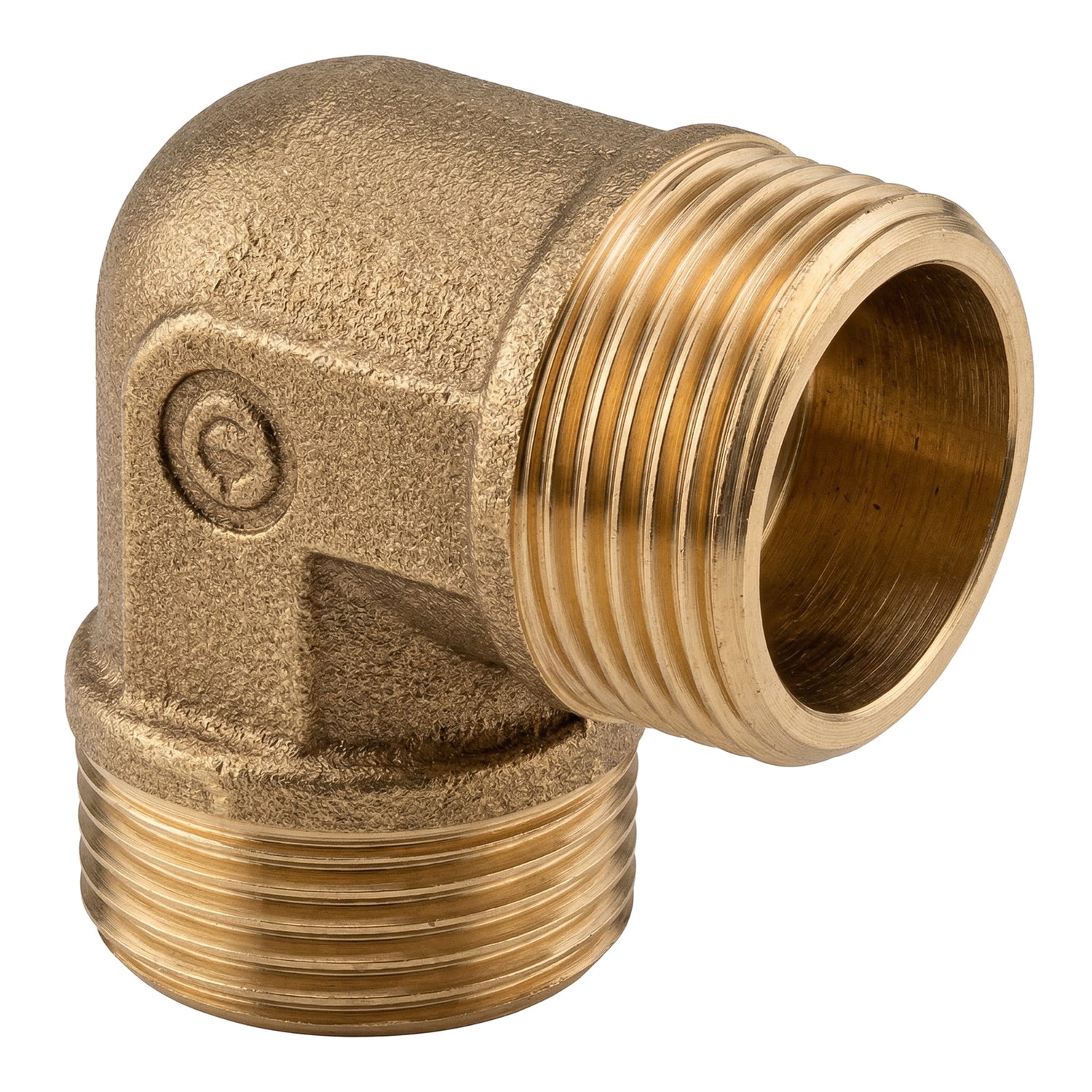

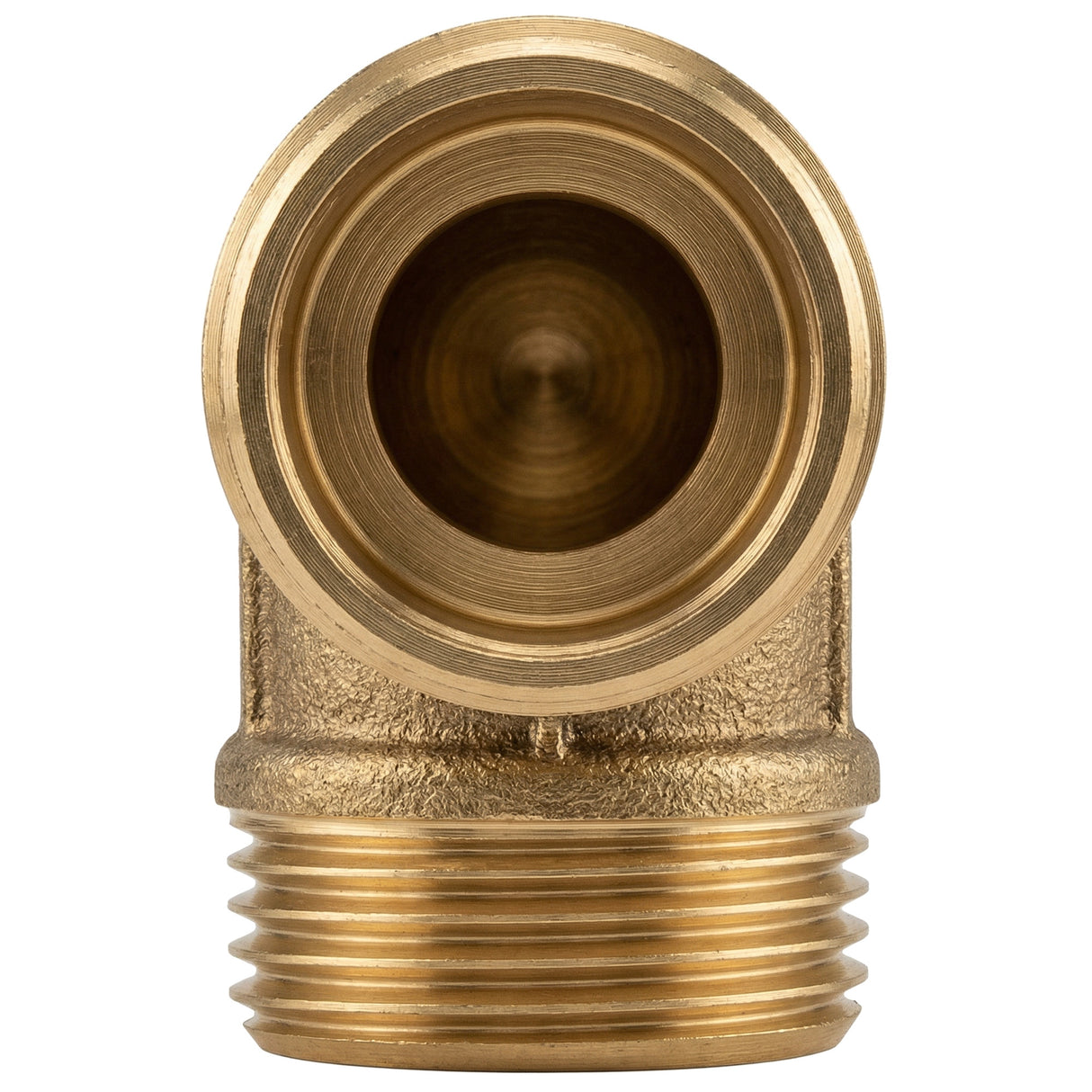

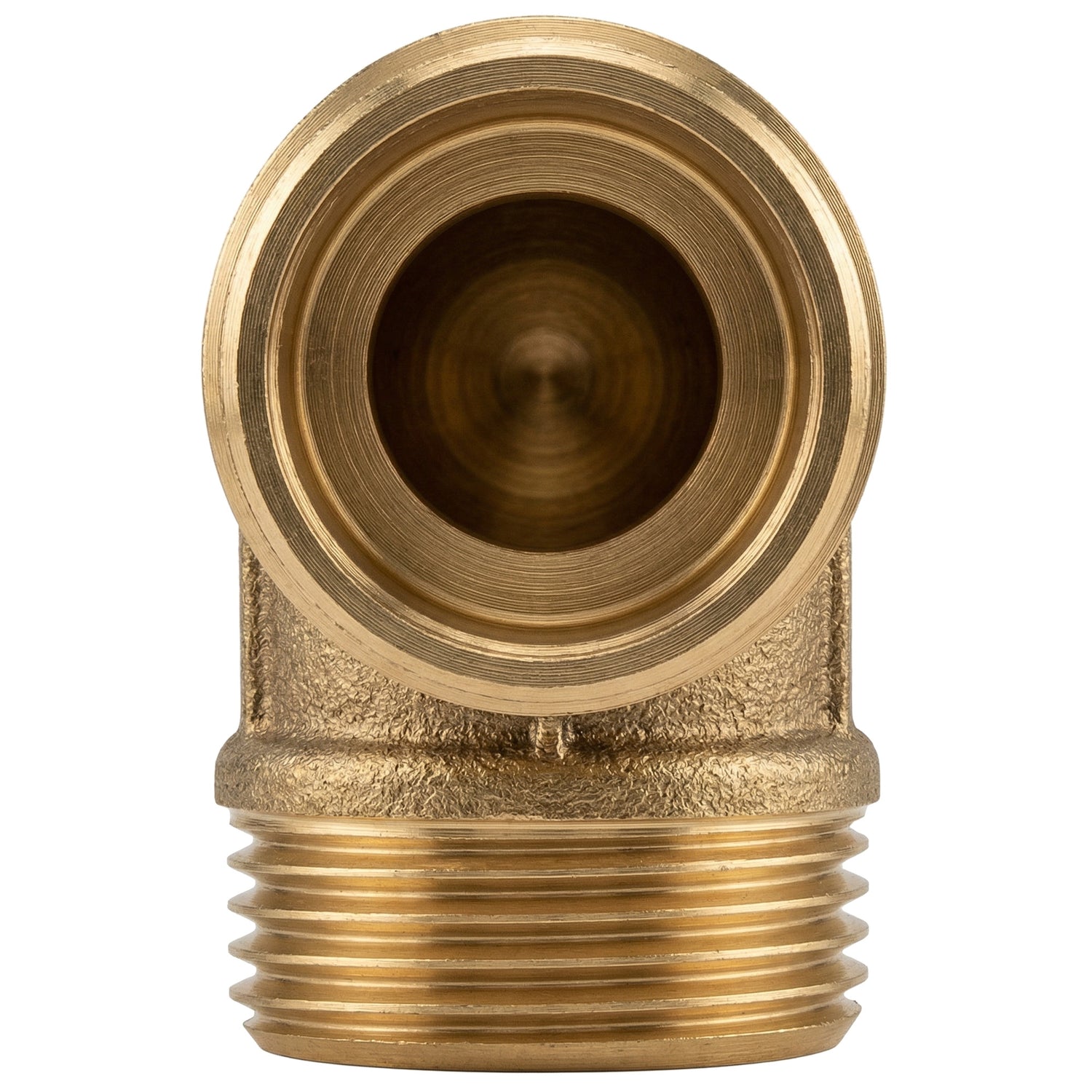

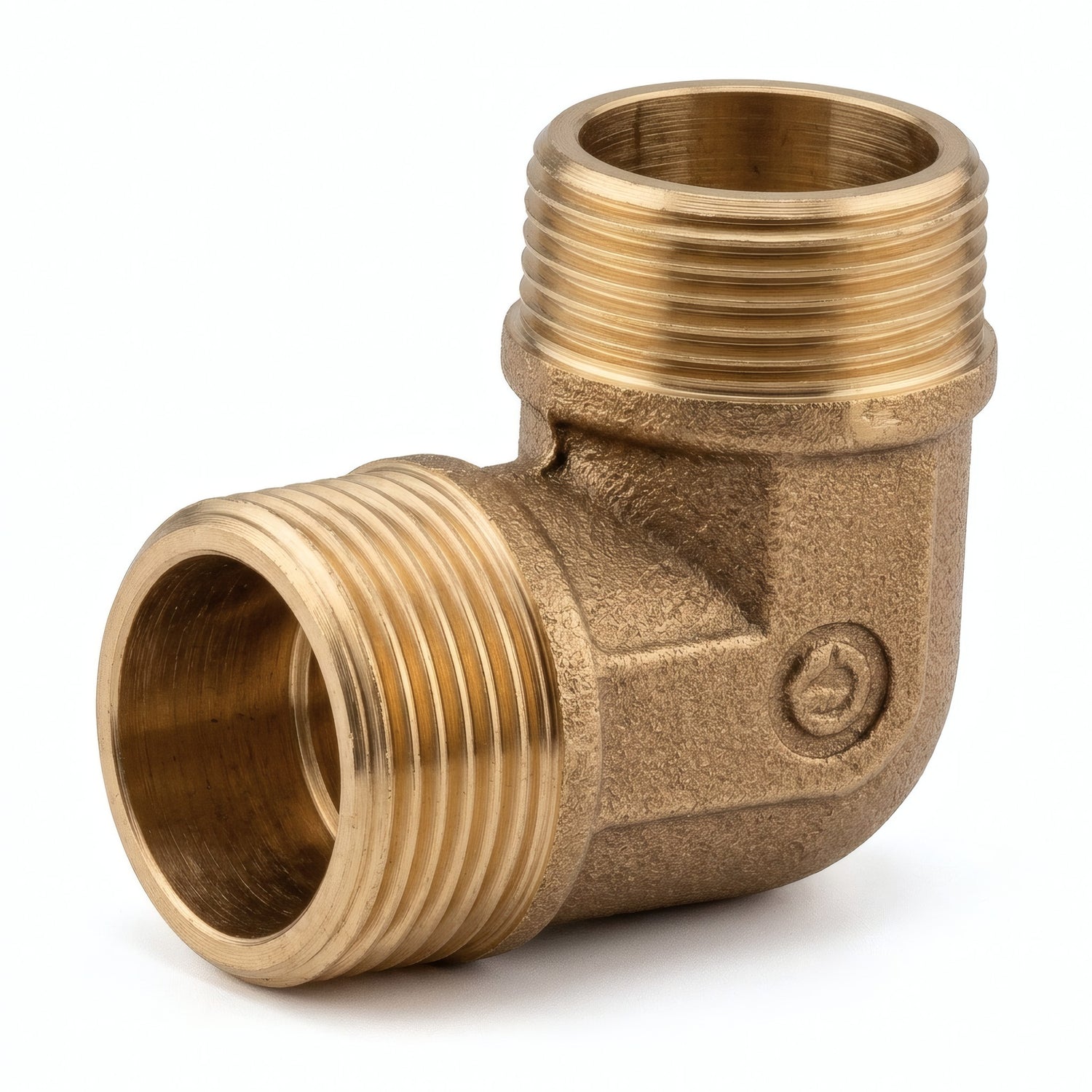

Codo 90° M/M latón
Codo 90° macho/macho de latón de roscar para realizar un giro en ángulo recto entre dos racores hembra. Sus dos extremos roscados se enroscan directamente en piezas con rosca interior. Roscado conforme ISO 228-1 BSPP. Ideal para fontanería y decoración.
Descripción del codo 90° M/M de latón
Este codo macho/macho crea un ángulo de 90° al enroscarse en dos racores hembra (con rosca interior). Es especialmente adecuado para situaciones en las que ambos elementos a conectar disponen de entradas hembra, como al conectar un manguito con un té.
Racor sin soldadura con cuerpo hexagonal para un apriete sencillo. Conforme a las normas profesionales, este codo también es muy apreciado para proyectos de decoración industrial en latón visto, aportando una estética robusta y cálida.
Características técnicas
| Material | Latón CW617N - 4MS |
| Color | Latón dorado |
| Presión nominal | PN 16 bar |
| Norma de roscado | ISO 228-1 - BSPP Gas (rosca cilíndrica) |
| Estanqueidad | Estanqueidad garantizada por junta plana (espesor desde 1 mm) |
| Asientos de junta | Planos y anchos en los extremos macho y hembra |
| Forma | Hexagonal (apriete con llave) |
| Tipo | Macho / Macho (roscado en ambos lados) |
| Ángulo | 90° |
| Fluidos compatibles | Agua potable, agua glicolada, fluidos compatibles |
| Temperatura | Según el tipo de estanqueidad elegido |
| Uso | Suministro de agua potable, fontanería general, HVAC |
Condiciones de uso e instalación
- Presión de servicio : PN 16 bar
- Temperatura : Según el tipo de estanqueidad elegido
- Fluidos : Agua potable, agua glicolada, fluidos compatibles
- Instalación : Aplicar un par de apriete moderado y elegir materiales adecuados (riesgo de corrosión galvánica). Caras planas adaptadas a las llaves del mercado.
Certificaciones y conformidad
- Agua potable : Conforme con el decreto francés del 25 de junio de 2020 relativo a materiales y productos metálicos destinados a instalaciones en contacto con agua para consumo humano.
- 4MS : Conforme con los requisitos 4MS — Armonización de las normas de certificación europeas para materiales y productos en contacto con agua potable.
Aplicaciones y consejos de instalación
Aplicaciones
- Fontanería doméstica : conexión de instalaciones de agua caliente y fría
- Fontanería industrial : instalaciones conformes PN 16 bar
- Decoración interior : creación de luminarias, estanterías, toalleros en latón visto
- Bricolaje y proyectos creativos : proyectos a medida con racores de roscar
Consejos de instalación
- Utilice cinta PTFE (teflón) o estopa para garantizar la estanqueidad en las roscas macho
- Para los asientos de junta planos, utilice una junta plana de espesor mínimo 1 mm
- Apriete con llave fija o llave ajustable — no utilice alicates para evitar marcar la pieza
- Aplique un par de apriete moderado — un apriete excesivo puede dañar la rosca
Dibujo técnico
Dimensiones (mm)
Todas las cotas están expresadas en milímetros (mm), salvo indicación contraria.
| G | G (mm) | OD | L | E | H |
|---|---|---|---|---|---|
| 3/8" | 12x17 | 11 | 8.5 | 28.5 | 21 |
| 1/2" | 15x21 | 14.6 | 10 | 34.5 | 25 |
| 3/4" | 20x27 | 19.7 | 11 | 41 | 29 |
| 1" | 26x34 | 26 | 13 | 50 | 34.5 |
| 1"1/4 | 33x42 | 34 | 14 | 60.5 | 41 |
| 1"1/2 | 40x49 | 40 | 15.5 | 68.75 | 46 |
| 2" | 50x60 | 51 | 17 | 82.5 | 54 |
Equivalencias de tamaños
Este codo está disponible en los siguientes tamaños. Utilice esta tabla para encontrar la correspondencia entre milímetros, pulgadas y DN.
| Tamaño (mm) | 12x17 | 15x21 | 20x27 | 26x34 | 33x42 | 40x49 | 50x60 |
|---|---|---|---|---|---|---|---|
| Pulgadas | 3/8'' | 1/2'' | 3/4'' | 1'' | 1''1/4 | 1''1/2 | 2'' |
| DN | DN10 | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 |
| Diám. ext. tubo | 17 mm | 21 mm | 27 mm | 34 mm | 42 mm | 49 mm | 60 mm |
El aspecto de la pieza puede variar según el lote en stock (ver fotos). Contáctenos para confirmación.
