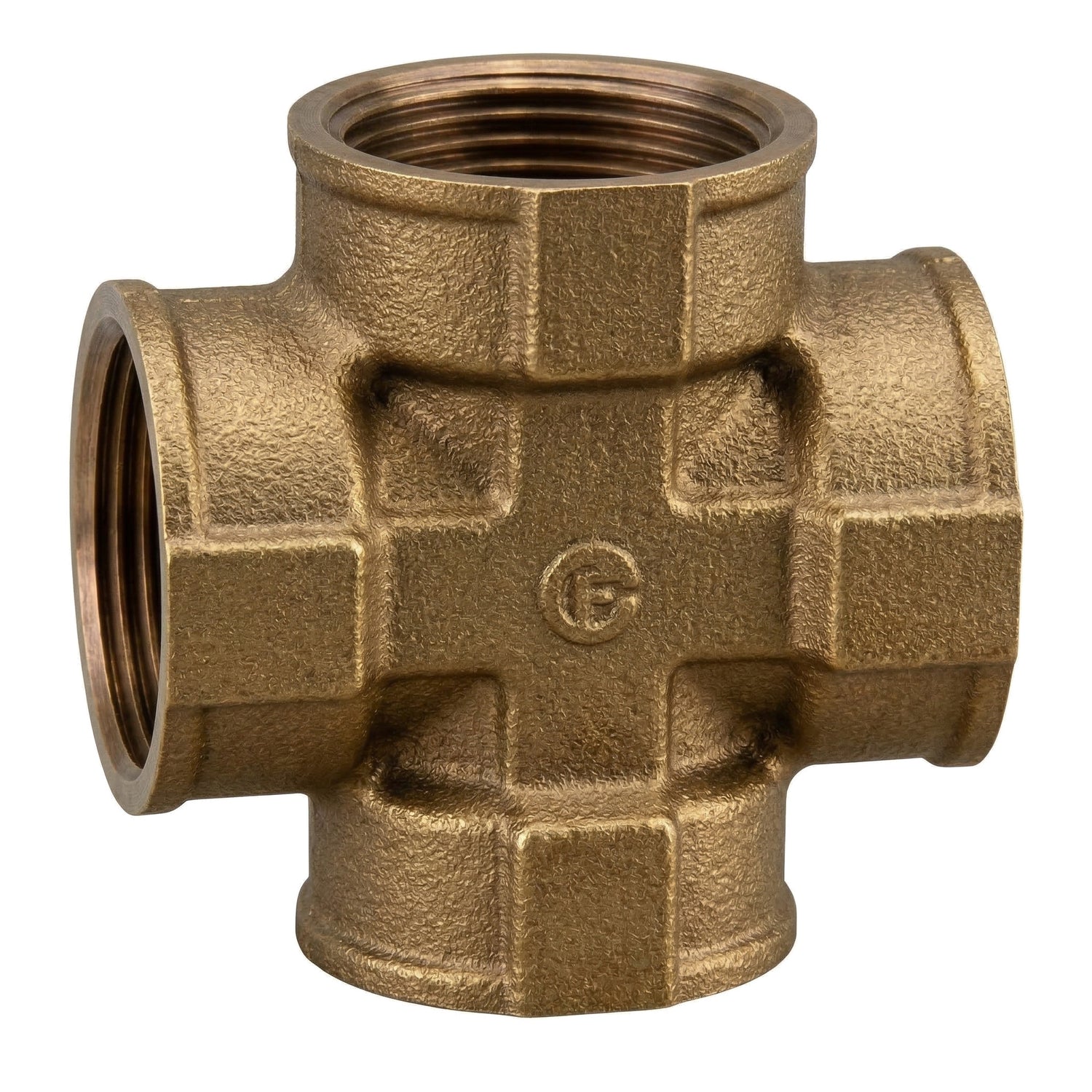

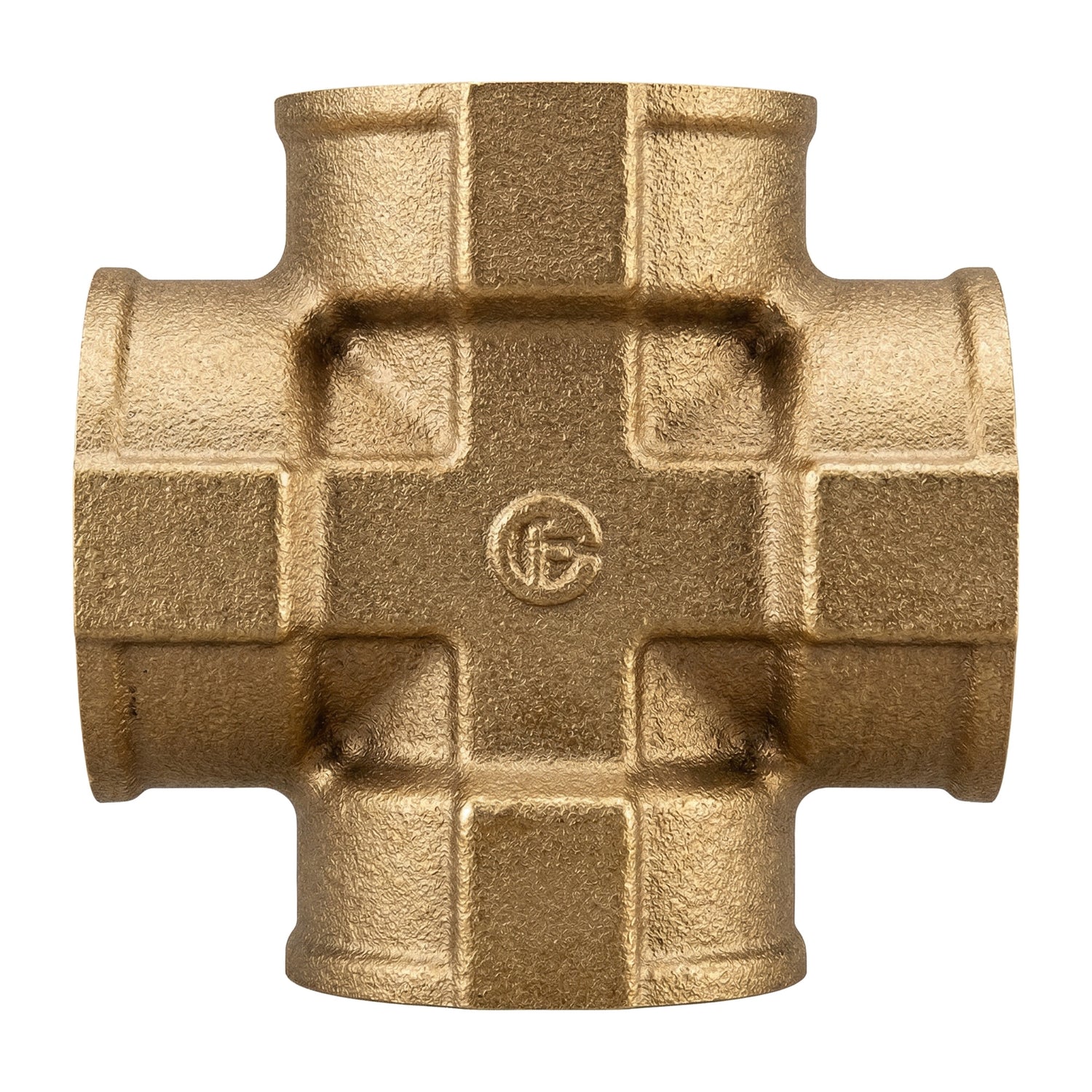

Cruz hembra latón
Cruz hembra de latón de roscar, con cuatro salidas con rosca interior del mismo diámetro para crear una intersección en su red de fontanería o proyecto decorativo. Roscado conforme ISO 228-1 BSPP. Racor profesional adaptado a instalaciones complejas.
Descripción de la cruz hembra de latón
Esta cruz hembra distribuye el flujo en cuatro direcciones simultáneas. Las cuatro salidas con rosca interior del mismo diámetro aceptan racores macho roscados. Es indispensable para instalaciones que requieren ramificaciones múltiples desde un punto único.
El montaje se realiza sin soldadura por simple roscado. La cruz de latón es también un elemento ideal para la decoración creativa: creación de estanterías en rejilla, estructuras de luminarias o cualquier ensamblaje que requiera intersecciones en ángulo recto.
Características técnicas
| Material | Latón CW617N - 4MS |
| Color | Latón dorado |
| Presión nominal | PN 16 bar |
| Norma de roscado | ISO 228-1 - BSPP Gas (rosca cilíndrica) |
| Estanqueidad | Estanqueidad garantizada por junta plana (espesor desde 1 mm) |
| Asientos de junta | Planos y anchos en los extremos macho y hembra |
| Forma | Hexagonal |
| Tipo | Hembra × 4 (rosca interior en las 4 salidas) |
| Número de salidas | 4 (Cruz) |
| Fluidos compatibles | Agua potable, agua glicolada, fluidos compatibles |
| Temperatura | Según el tipo de estanqueidad elegido |
| Uso | Suministro de agua potable, fontanería general, HVAC |
Condiciones de uso e instalación
- Presión de servicio : PN 16 bar
- Temperatura : Según el tipo de estanqueidad elegido
- Fluidos : Agua potable, agua glicolada, fluidos compatibles
- Instalación : Aplicar un par de apriete moderado y elegir materiales adecuados (riesgo de corrosión galvánica). Caras planas adaptadas a las llaves del mercado.
Certificaciones y conformidad
- Agua potable : Conforme con el decreto francés del 25 de junio de 2020 relativo a materiales y productos metálicos destinados a instalaciones en contacto con agua para consumo humano.
- 4MS : Conforme con los requisitos 4MS — Armonización de las normas de certificación europeas para materiales y productos en contacto con agua potable.
Aplicaciones y consejos de instalación
Aplicaciones
- Fontanería doméstica : conexión de instalaciones de agua caliente y fría
- Fontanería industrial : instalaciones conformes PN 16 bar
- Decoración interior : creación de luminarias, estanterías, toalleros en latón visto
- Bricolaje y proyectos creativos : proyectos a medida con racores de roscar
Consejos de instalación
- Utilice cinta PTFE (teflón) o estopa para garantizar la estanqueidad en las roscas macho
- Para los asientos de junta planos, utilice una junta plana de espesor mínimo 1 mm
- Apriete con llave fija o llave ajustable — no utilice alicates para evitar marcar la pieza
- Aplique un par de apriete moderado — un apriete excesivo puede dañar la rosca

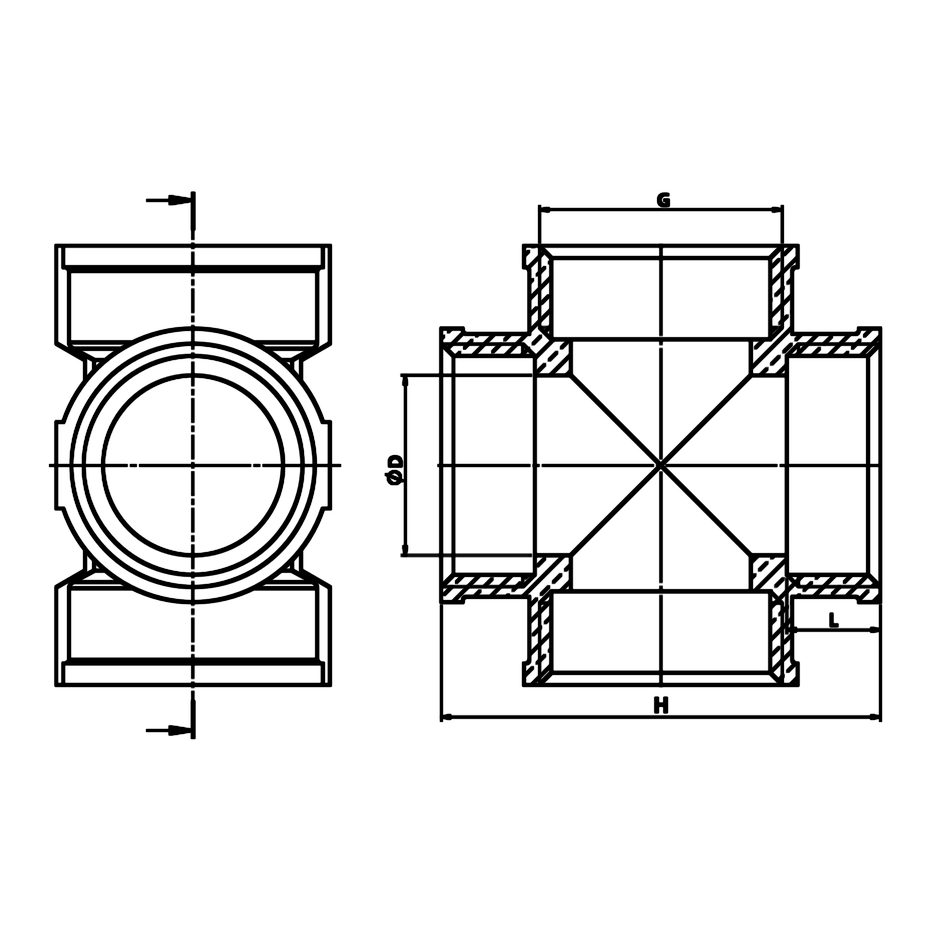

Dibujo técnico
Dimensiones (mm)
Todas las cotas están expresadas en milímetros (mm), salvo indicación contraria.
| G | G (mm) | OD | L | H |
|---|---|---|---|---|
| 3/8" | 12x17 | 11 | 8.5 | 36 |
| 1/2" | 15x21 | 14.5 | 10 | 43 |
| 3/4" | 20x27 | 19.5 | 11 | 50 |
| 1" | 26x34 | 25 | 13 | 61 |
| 1"1/4 | 33x42 | 33 | 14 | 72 |
| 1"1/2 | 40x49 | 39 | 15.5 | 81.5 |
| 2" | 50x60 | 50 | 17 | 97 |
Equivalencias de tamaños
Esta cruz está disponible en los siguientes tamaños. Utilice esta tabla para encontrar la correspondencia entre milímetros, pulgadas y DN.
| Tamaño (mm) | 12x17 | 15x21 | 20x27 | 26x34 | 33x42 | 40x49 | 50x60 |
|---|---|---|---|---|---|---|---|
| Pulgadas | 3/8'' | 1/2'' | 3/4'' | 1'' | 1''1/4 | 1''1/2 | 2'' |
| DN | DN10 | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 |
| Diám. ext. tubo | 17 mm | 21 mm | 27 mm | 34 mm | 42 mm | 49 mm | 60 mm |
El aspecto de la pieza puede variar según el lote en stock (ver fotos). Contáctenos para confirmación.
