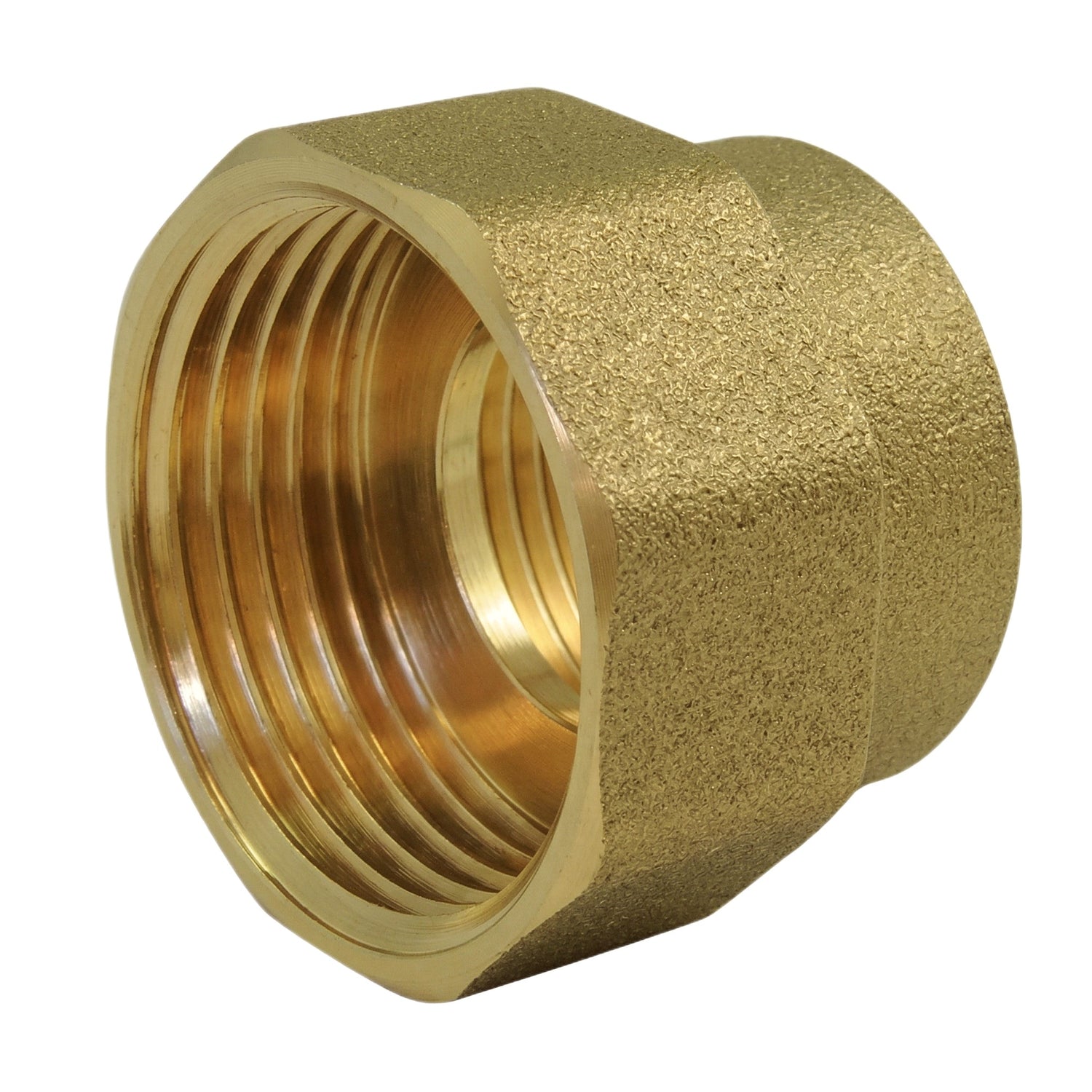

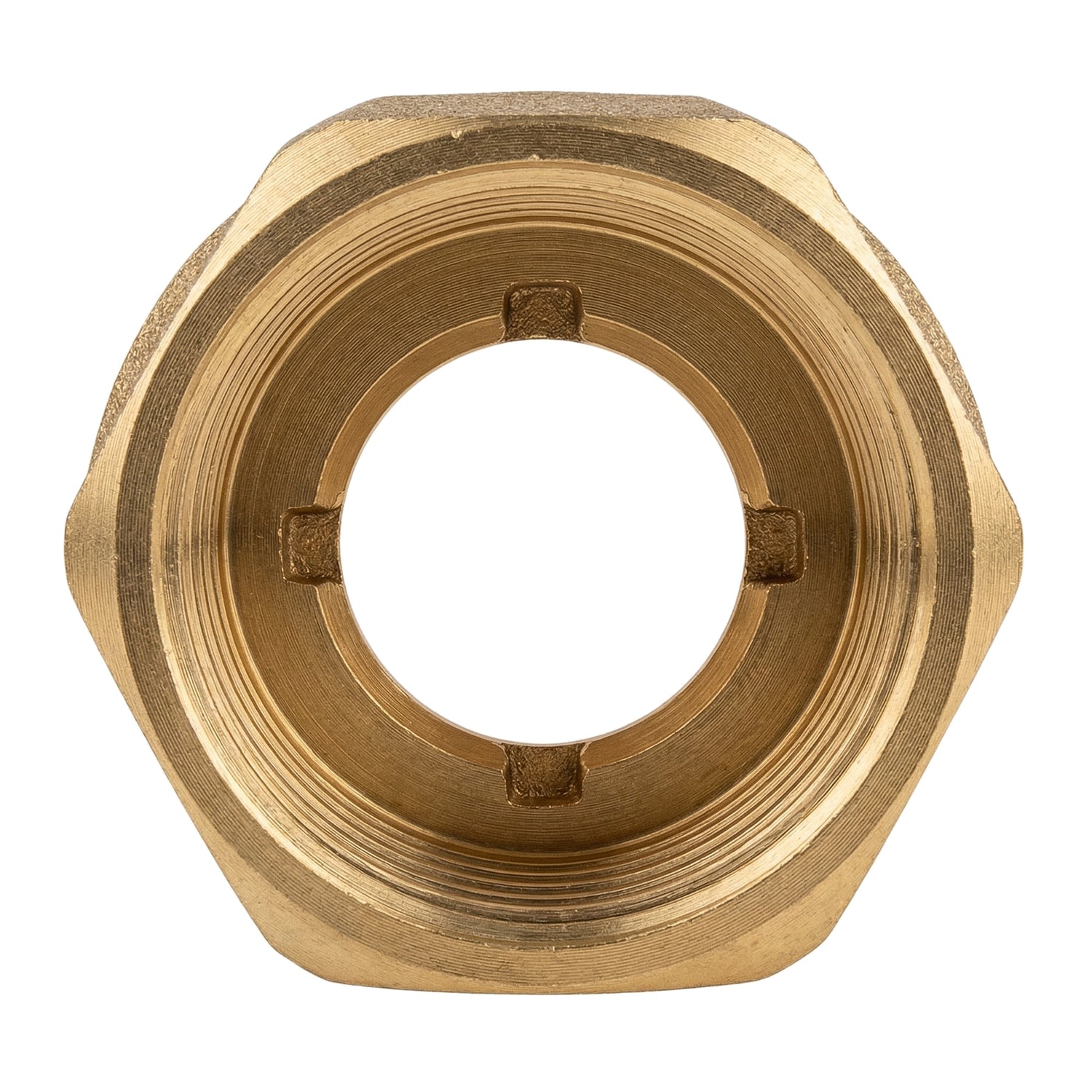

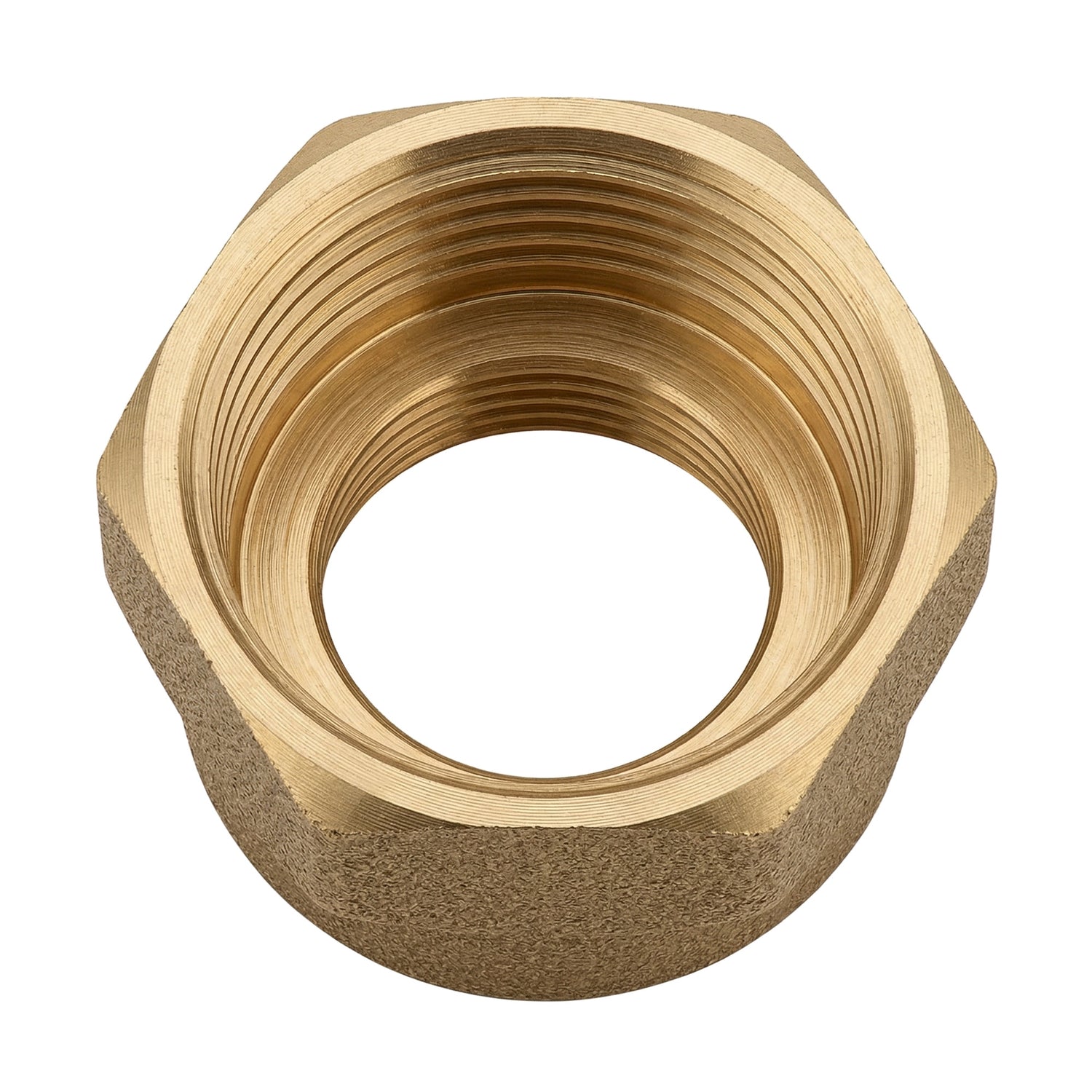

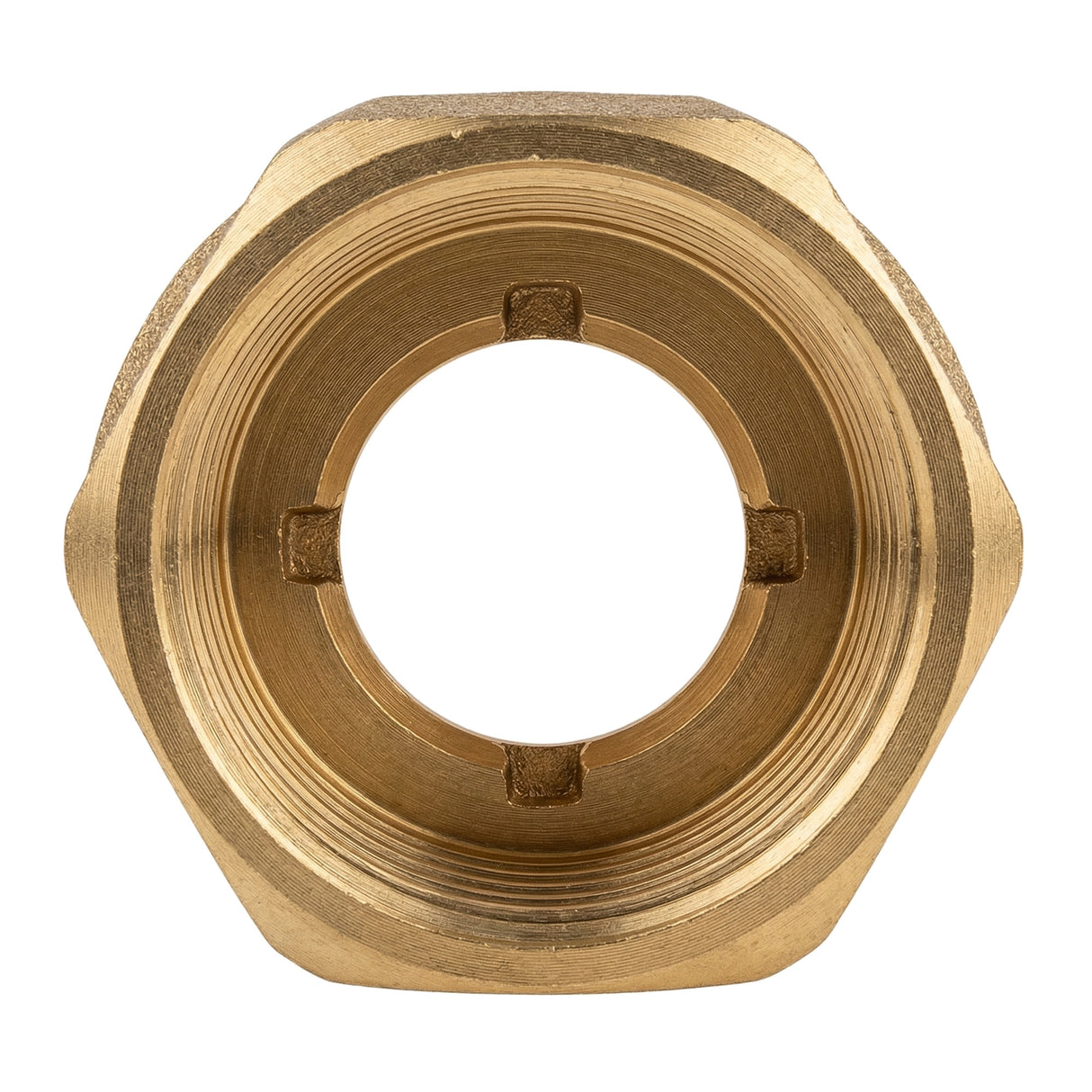

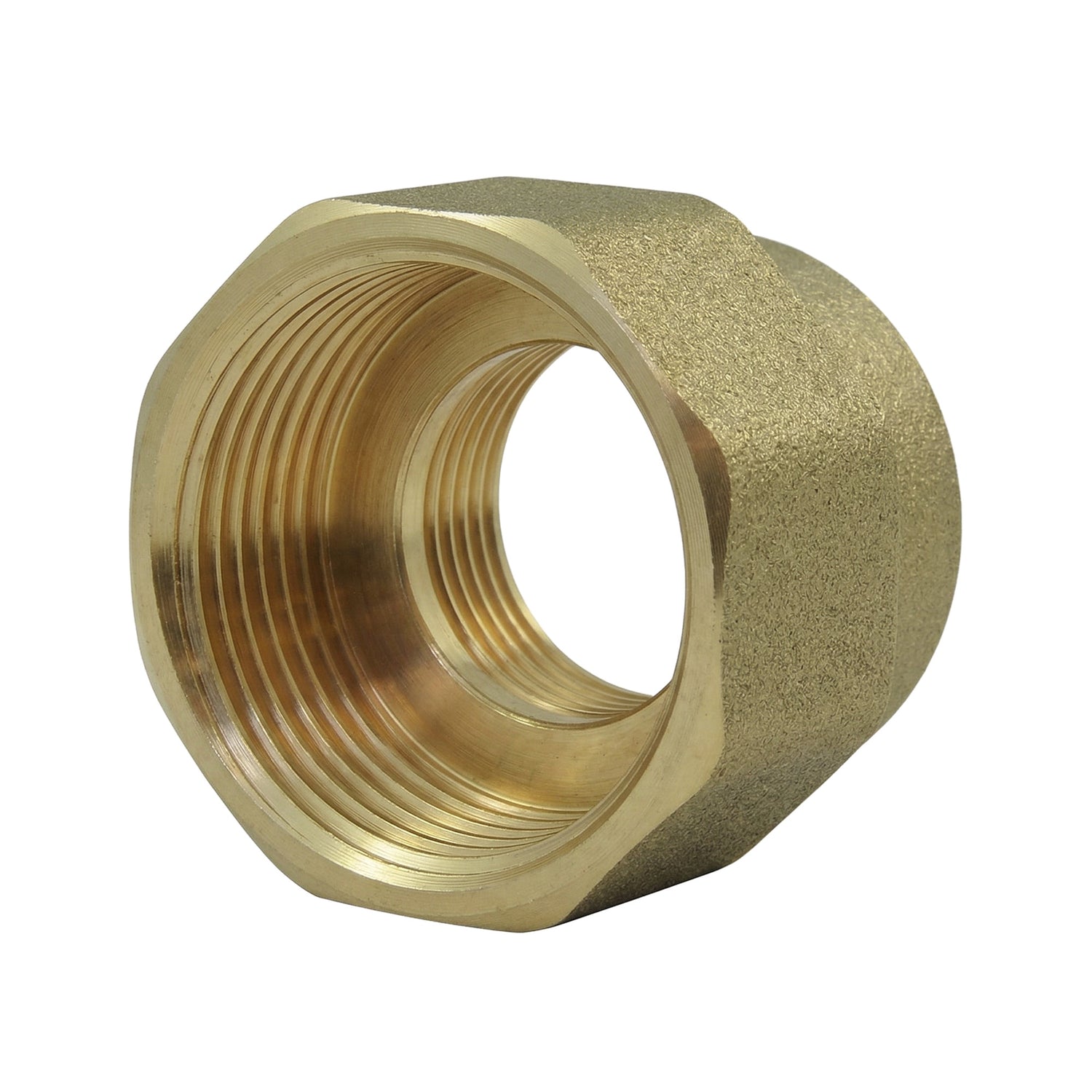

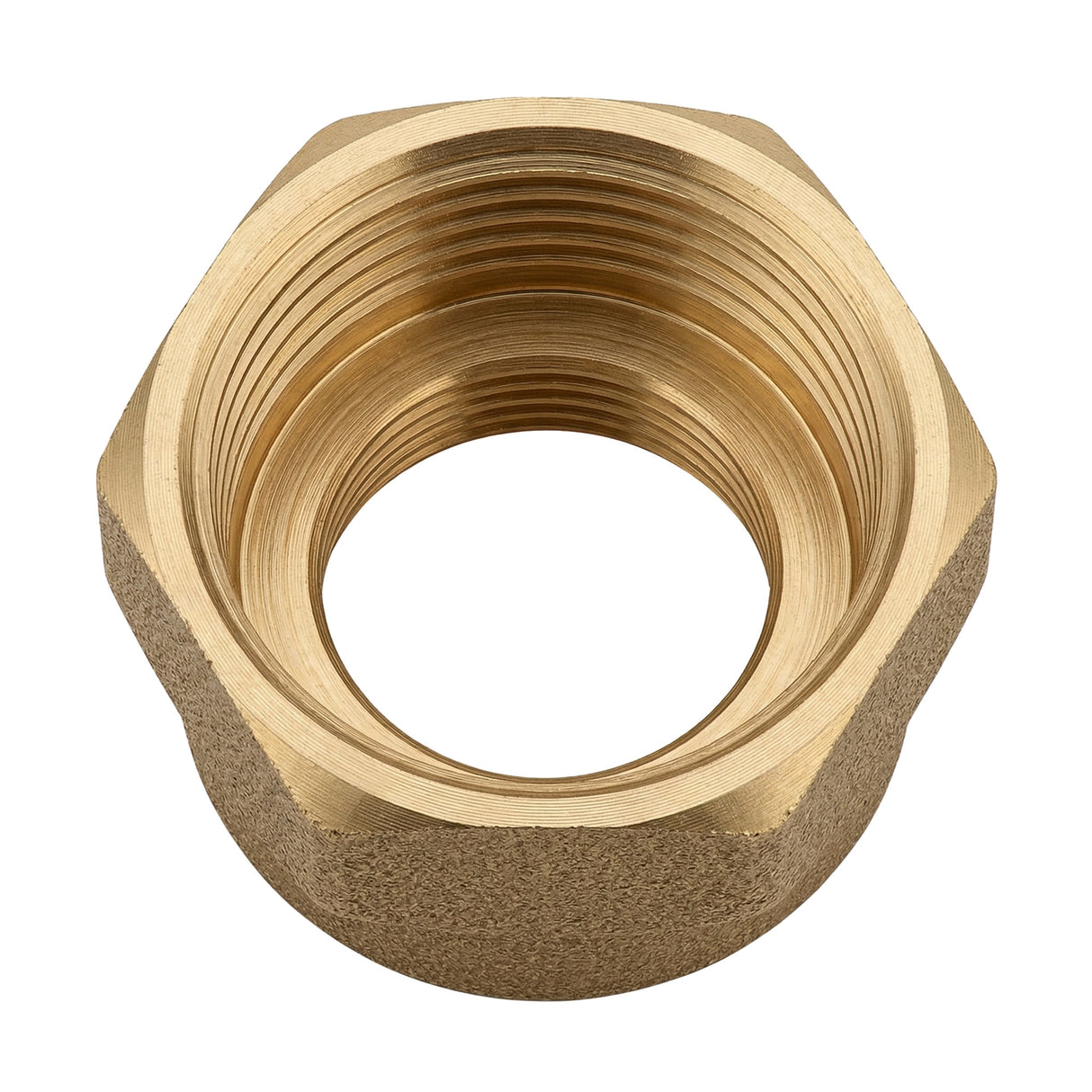

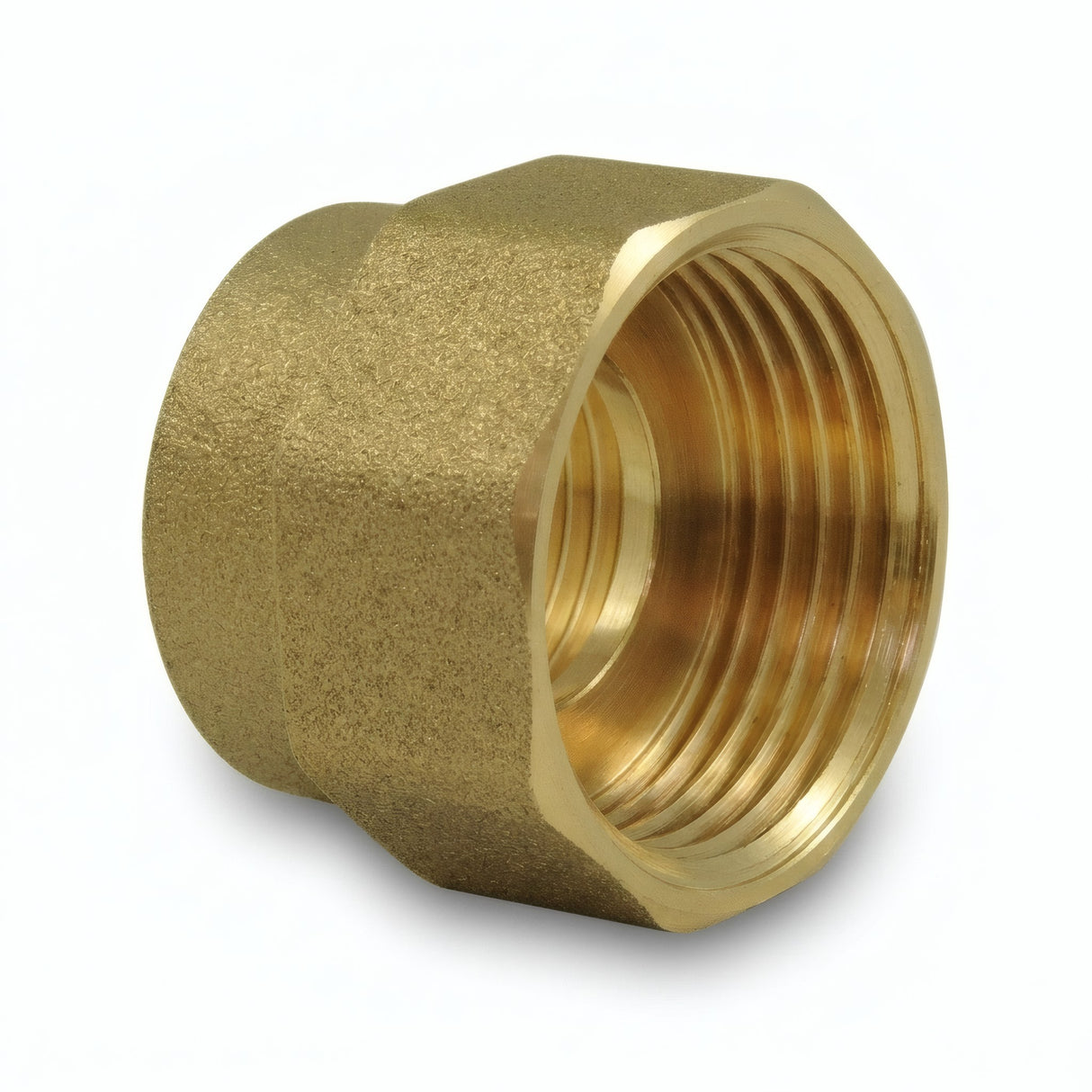

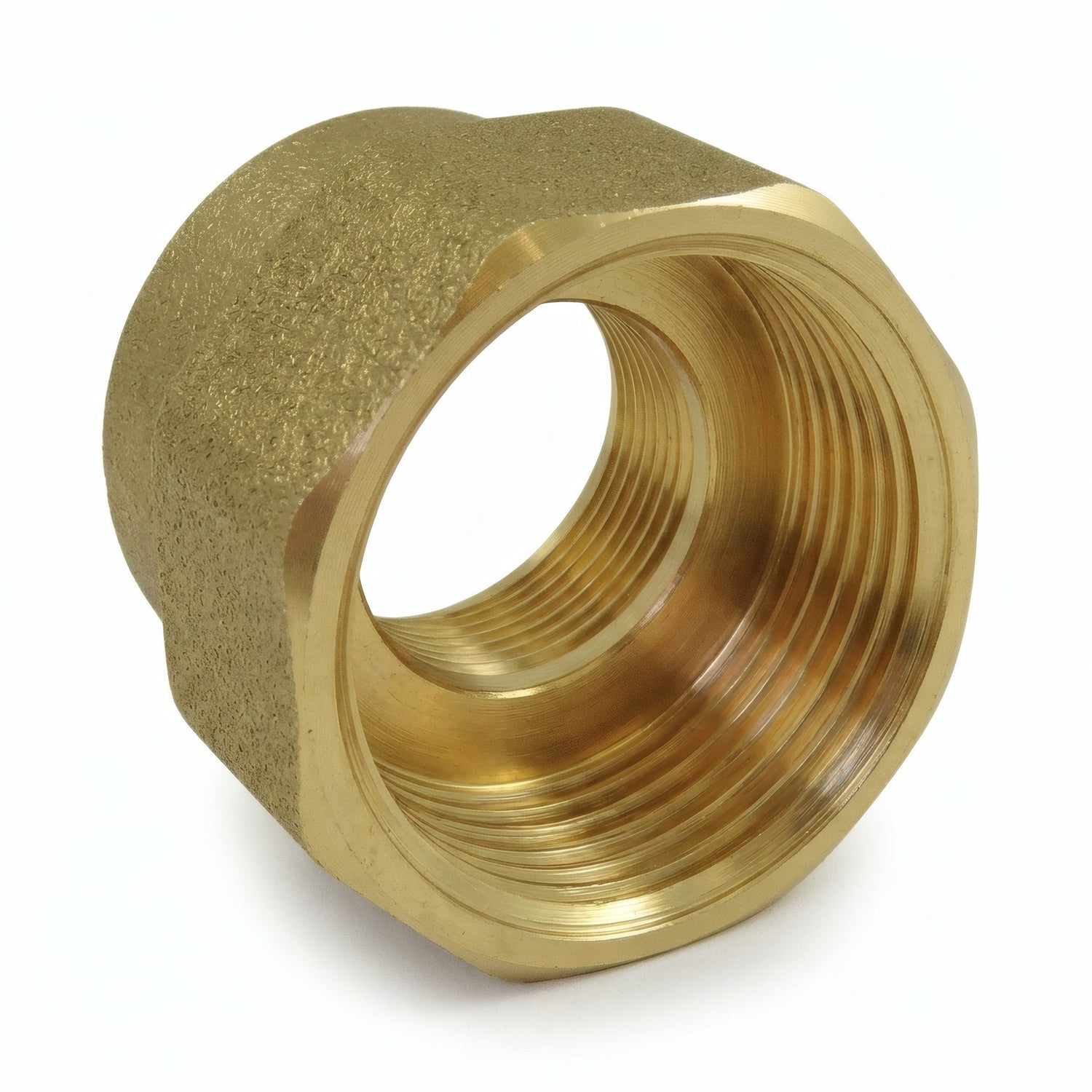

Manguito reducción H/H latón
Manguito reductor H/H en latón para atornillar para conectar dos tubos roscados macho de diámetros diferentes. Sus dos lados aterrajados (hembra) de diferentes tamaños aseguran la transición entre dos secciones de canalización. Norma ISO 228-1 BSPP.
Descripción del Manguito Reductor H/H en Latón
Este manguito reductor conecta dos elementos macho de diámetros diferentes. Permite pasar de un diámetro mayor a uno menor (o viceversa) manteniendo la continuidad del circuito. Indispensable durante las modificaciones de red o la conexión de equipos de diferentes tamaños.
Montaje sin soldadura. Disponible en numerosas combinaciones de tamaños para responder a todas las necesidades de reducción de diámetro en fontanería y decoración.
Características Técnicas
| Material | Latón CW617N - 4MS |
| Color | Latón dorado |
| Presión nominal | PN 16 bar |
| Norma de roscado | ISO 228-1 - BSPP Gas (rosca cilíndrica) |
| Estanqueidad | Mediante junta plana garantizada (espesor a partir de 1 mm) |
| Asientos de junta | Planos y anchos en extremos macho y hembra |
| Forma | Hexagonal (apriete con llave) |
| Tipo | Hembra / Hembra (aterrajado en ambos lados, diámetros diferentes) |
| Fluidos compatibles | Agua potable, agua glicolada, fluidos compatibles |
| Temperatura | Según el tipo de estanqueidad elegido |
| Uso | Suministro de agua potable, fontanería general, HVAC |
Condiciones de Uso e Instalación
- Presión de servicio : PN 16 bar
- Temperatura : Según el tipo de estanqueidad elegido
- Fluidos : Agua potable, agua glicolada, fluidos compatibles
- Instalación : Aplicar un par de apriete moderado y elegir materiales adecuados (riesgo de corrosión galvánica). Caras de llave adaptadas a las herramientas estándar.
Certificaciones y Conformidad
- Agua potable : Conforme al decreto francés del 25 de junio de 2020 relativo a materiales y productos metálicos destinados a instalaciones en contacto con agua para consumo humano.
- 4MS : Conforme a las exigencias 4MS — Armonización de las normas de certificación europeas para materiales y productos en contacto con agua potable.
Aplicaciones y Consejos de Instalación
Aplicaciones
- Fontanería doméstica : conexión de instalaciones de agua caliente y fría
- Fontanería industrial : instalaciones conformes PN 16 bar
- Decoración interior : creación de luminarias, estanterías, toalleros en latón visto
- Bricolaje y proyectos creativos : proyectos a medida con racores roscados
Consejos de instalación
- Utilice cinta PTFE (teflón) o estopa para asegurar la estanqueidad en las roscas macho
- Para los asientos de junta planos, utilice una junta plana de espesor mínimo 1 mm
- Apriete con llave fija ou llave ajustable — no usar alicates para evitar marcar la pieza
- Aplicar un par de apriete moderado — un apriete excesivo puede dañar la rosca

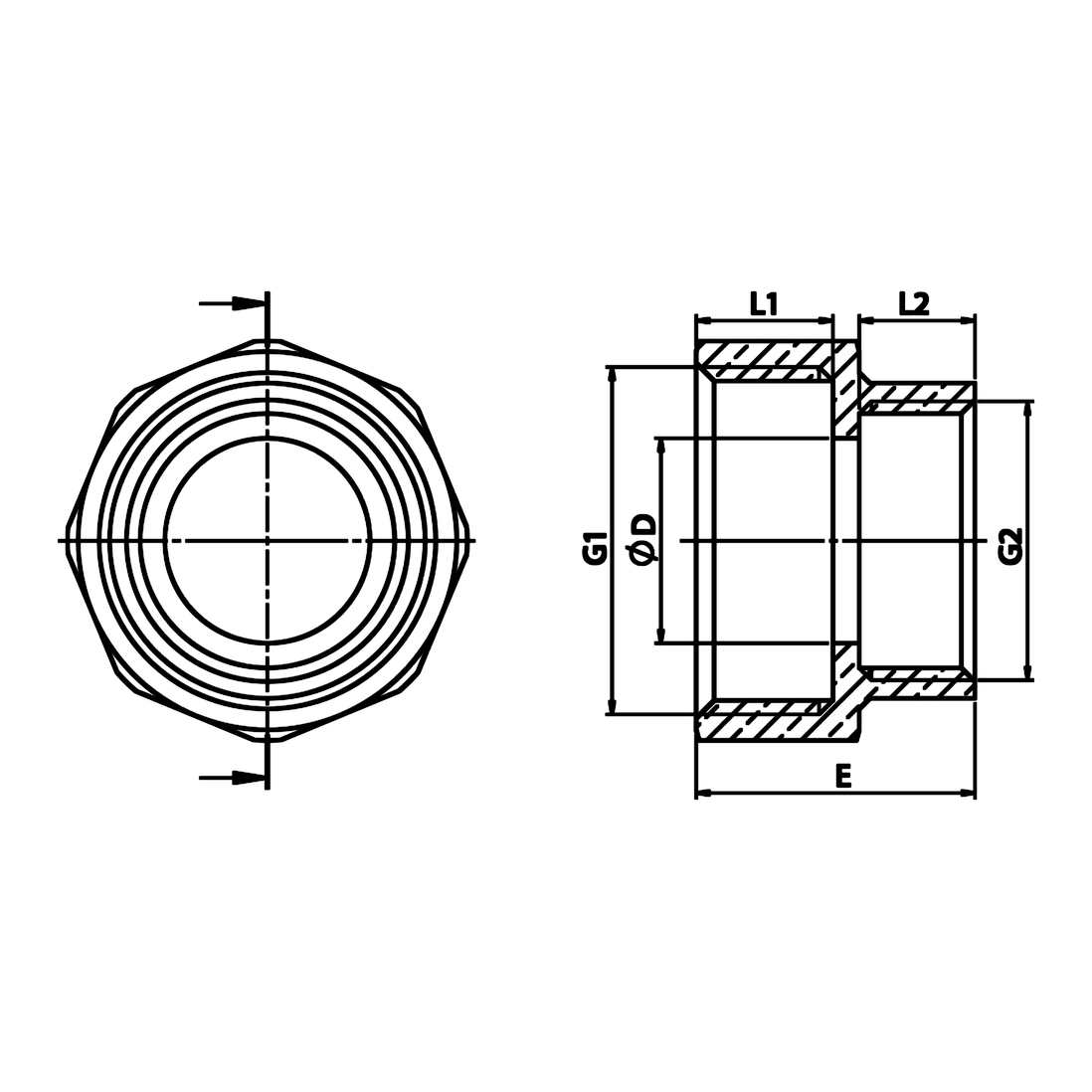

Dibujo Técnico
Dimensiones (mm)
Todas las cotas se expresan en milímetros (mm), salvo indicación contraria.
| G1 | G1 (mm) | G2 | G2 (mm) | OD | L1 | L2 | E |
|---|---|---|---|---|---|---|---|
| 1/4" | 8x13 | 1/8" | 5x10 | 5.5 | 8 | 6 | 16 |
| 3/8" | 12x17 | 1/8" | 5x10 | 5.5 | 8.5 | 6 | 16.5 |
| 3/8" | 12x17 | 1/4" | 8x13 | 8.5 | 8.5 | 8 | 18.5 |
| 1/2" | 15x21 | 1/4" | 8x13 | 8.5 | 10 | 8 | 20 |
| 1/2" | 15x21 | 3/8" | 12x17 | 11 | 10 | 8.5 | 20.5 |
| 3/4" | 20x27 | 1/4" | 8x13 | 8.5 | 11 | 8 | 21 |
| 3/4" | 20x27 | 3/8" | 12x17 | 11 | 11 | 8.5 | 21.5 |
| 3/4" | 20x27 | 1/2" | 15x21 | 14.5 | 11 | 10 | 23 |
| 1" | 26x34 | 1/2" | 15x21 | 14.5 | 13 | 10 | 25.5 |
| 1" | 26x34 | 3/4" | 20x27 | 19.5 | 13 | 11 | 26.5 |
| 1"1/4 | 33x42 | 3/4" | 20x27 | 19.5 | 14 | 11 | 27.5 |
| 1"1/4 | 33x42 | 1" | 26x34 | 25 | 14 | 13 | 29.5 |
| 1"1/2 | 40x49 | 1" | 26x34 | 25 | 15.5 | 13 | 31.5 |
| 1"1/2 | 40x49 | 1"1/4 | 33x42 | 33 | 15.5 | 14 | 32.5 |
| 2" | 50x60 | 1"1/4 | 33x42 | 39 | 17 | 15.5 | 35.5 |
Combinaciones de Tamaños Disponibles
Este manguito reductor permite pasar de un diámetro a otro. La tabla a continuación indica las combinaciones disponibles.
| Entrée | Sortie | Notation (mm) |
|---|---|---|
| 1/4'' | 1/8'' | 8x13 > 5x10 |
| 3/8'' | 1/8'' | 12x17 > 5x10 |
| 3/8'' | 1/4'' | 12x17 > 8x13 |
| 1/2'' | 1/4'' | 15x21 > 8x13 |
| 1/2'' | 3/8'' | 15x21 > 12x17 |
| 3/4'' | 1/4'' | 20x27 > 8x13 |
| 3/4'' | 3/8'' | 20x27 > 12x17 |
| 3/4'' | 1/2'' | 20x27 > 15x21 |
| 1'' | 1/2'' | 26x34 > 15x21 |
| 1'' | 3/4'' | 26x34 > 20x27 |
| 1''1/4 | 3/4'' | 33x42 > 20x27 |
| 1''1/4 | 1'' | 33x42 > 26x34 |
| 1''1/2 | 1'' | 40x49 > 26x34 |
| 1''1/2 | 1''1/4 | 40x49 > 33x42 |
| 2'' | 1''1/2 | 50x60 > 40x49 |
El aspecto de la pieza puede variar según el lote en stock (ver fotos). Contáctenos para confirmación.
