Niple reducción H/M latón

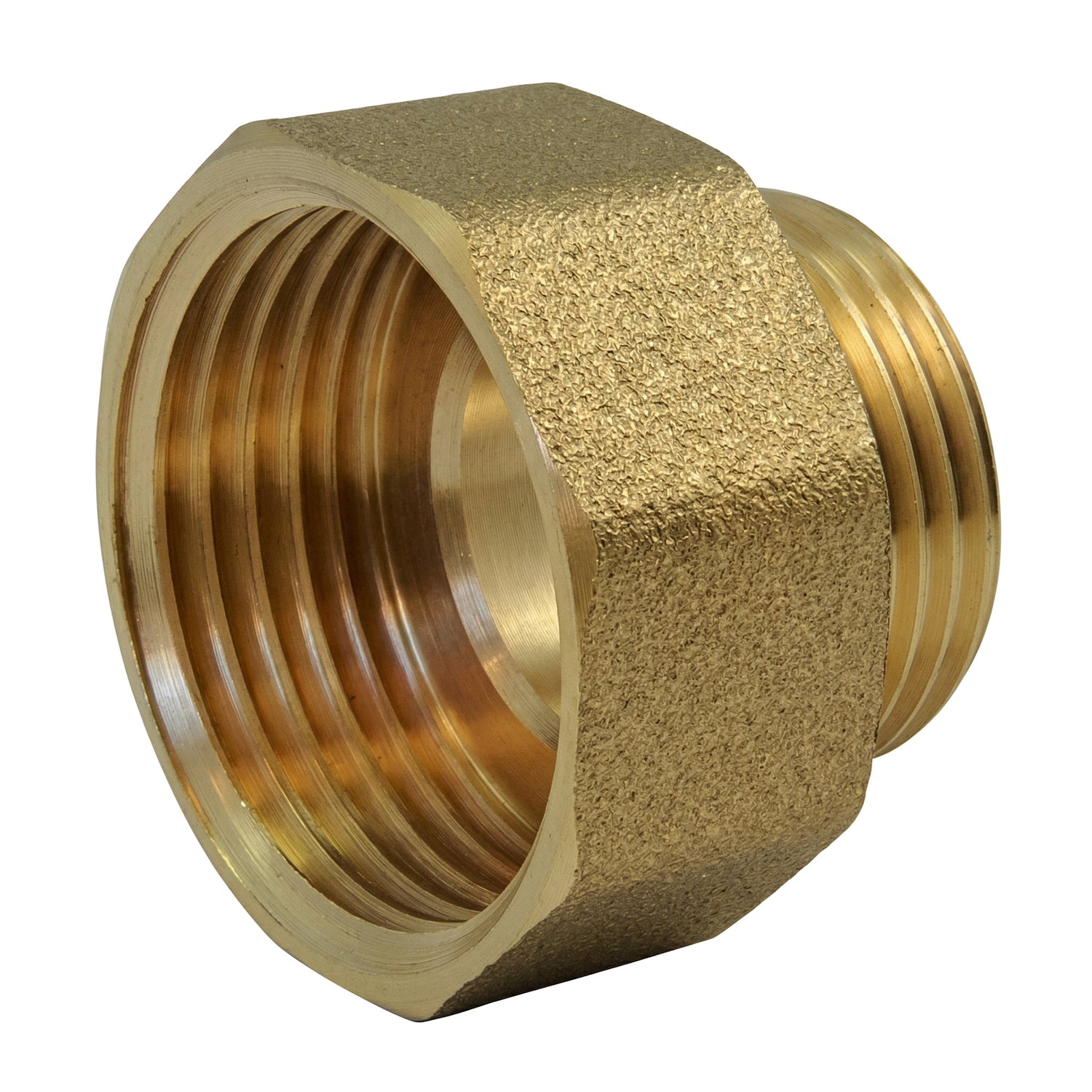

Niple de reducción H/M de latón roscado, que combina un lado hembra (roscado int.) y un lado macho (roscado ext.) de diámetros diferentes. Este racor mixto asegura tanto el cambio de género como la reducción de diámetro. Norma ISO 228-1 BSPP.
Descripción del niple de reducción H/M de latón
Este niple de reducción H/M ofrece una doble función: adapta el género de la conexión (hembra a macho) al tiempo que realiza una reducción de diámetro. El lado hembra recibe un racor macho, mientras que el lado macho se enrosca en un racor hembra de tamaño inferior.
Su versatilidad lo convierte en un racor indispensable para configuraciones complejas. Montaje sin soldadura. Adecuado para fontanería profesional y proyectos de decoración que requieren transiciones de diámetro.
Características técnicas
| Material | Latón CW617N - 4MS |
| Color | Latón dorado |
| Presión nominal | PN 16 bar |
| Norma de rosca | ISO 228-1 - BSPP Gas (rosca cilíndrica) |
| Estanqueidad | Garantizada por junta plana (espesor a partir de 1 mm) |
| Asientos de junta | Planos y anchos en los extremos macho y hembra |
| Forma | Hexagonal (apriete con llave) |
| Género | Hembra (roscado int.) / Macho (roscado) — diámetros diferentes |
| Fluidos compatibles | Agua potable, agua glicolada, fluidos compatibles |
| Temperatura | Según el tipo de estanqueidad elegido |
| Uso | Suministro de agua potable, fontanería general, HVAC |
Condiciones de uso e instalación
- Presión de servicio: PN 16 bar
- Temperatura : Según el tipo de estanqueidad elegido
- Fluidos: Agua potable, agua glicolada, fluidos compatibles
- Instalación: Aplicar un par de apriete moderado y elegir materiales adecuados (riesgo de corrosión galvánica). Caras planas adaptadas a las llaves estándar.
Certificaciones y conformidad
- Agua potable: Conforme con el decreto francés del 25 de junio de 2020 relativo a los materiales y productos metálicos destinados a instalaciones en contacto con agua para consumo humano.
- 4MS: Conforme con los requisitos 4MS — Armonización de las normas de certificación europeas para materiales y productos en contacto con agua potable.
Aplicaciones y consejos de instalación
Aplicaciones
- Fontanería doméstica: conexión de instalaciones de agua caliente y fría
- Fontanería industrial: instalaciones conformes a PN 16 bar
- Decoración interior: creación de luminarias, estanterías, toalleros en latón visto
- Bricolaje creativo: proyectos a medida con racores roscados
Consejos de instalación
- Utilice cinta PTFE (teflón) o estopa para asegurar la estanqueidad en las roscas macho
- Para los asientos de junta planos, utilice una junta plana de espesor mínimo 1 mm
- Apriete con llave fija o llave ajustable — no utilice alicates para evitar marcar la pieza
- Aplicar un par de apriete moderado — un apriete excesivo puede dañar la rosca
Dibujo técnico
Dimensions (mm)
Todas las cotas se expresan en milímetros (mm), salvo indicación contraria.
| G1 | G1 (mm) | G2 | G2 (mm) | OD | L1 | L2 | E |
|---|---|---|---|---|---|---|---|
| 1/4" | 8x13 | 1/8" | 5x10 | 5.5 | 8 | 6 | 16 |
| 3/8" | 12x17 | 1/8" | 5x10 | 5.5 | 8.5 | 6 | 16.5 |
| 3/8" | 12x17 | 1/4" | 8x13 | 8.5 | 8.5 | 8 | 18.5 |
| 1/2" | 15x21 | 1/4" | 8x13 | 8.5 | 10 | 8 | 20.5 |
| 1/2" | 15x21 | 3/8" | 12x17 | 11 | 10 | 8.5 | 21 |
| 3/4" | 20x27 | 1/4" | 8x13 | 8.5 | 11 | 8 | 21.5 |
| 3/4" | 20x27 | 3/8" | 12x17 | 11 | 11 | 8.5 | 22 |
| 3/4" | 20x27 | 1/2" | 15x21 | 15 | 11 | 10 | 23.5 |
| 1" | 26x34 | 1/2" | 15x21 | 15 | 13 | 10 | 26 |
| 1" | 26x34 | 3/4" | 20x27 | 20 | 13 | 11 | 27 |
| 1"1/4 | 33x42 | 3/4" | 20x27 | 20 | 14 | 11 | 28 |
| 1"1/4 | 33x42 | 1" | 26x34 | 26 | 14 | 13 | 30 |
| 1"1/2 | 40x49 | 1" | 26x34 | 26 | 15.5 | 13 | 31.5 |
| 1"1/2 | 40x49 | 1"1/4 | 33x42 | 34 | 15.5 | 14 | 32.5 |
| 2" | 50x60 | 1"1/4 | 33x42 | 34 | 17 | 14 | 34.5 |
| 2" | 50x60 | 1"1/2 | 40x49 | 40 | 17 | 15.5 | 36 |
Combinaciones de tamaños disponibles
Este niple de reducción permite pasar de un diámetro a otro. La tabla siguiente indica las combinaciones disponibles.
| Entrada | Salida | Notación (mm) |
|---|---|---|
| 1/4'' | 1/8'' | 8x13 > 5x10 |
| 3/8'' | 1/8'' | 12x17 > 5x10 |
| 3/8'' | 1/4'' | 12x17 > 8x13 |
| 1/2'' | 1/4'' | 15x21 > 8x13 |
| 1/2'' | 3/8'' | 15x21 > 12x17 |
| 3/4'' | 1/4'' | 20x27 > 8x13 |
| 3/4'' | 3/8'' | 20x27 > 12x17 |
| 3/4'' | 1/2'' | 20x27 > 15x21 |
| 1'' | 1/2'' | 26x34 > 15x21 |
| 1'' | 3/4'' | 26x34 > 20x27 |
| 1''1/4 | 3/4'' | 33x42 > 20x27 |
| 1''1/4 | 1'' | 33x42 > 26x34 |
| 1''1/2 | 1'' | 40x49 > 26x34 |
| 1''1/2 | 1''1/4 | 40x49 > 33x42 |
| 2'' | 1''1/4 | 50x60 > 33x42 |
| 2'' | 1''1/2 | 50x60 > 40x49 |
El aspecto de la pieza puede variar según el lote en stock (ver fotos). Contáctenos para confirmación.
