Reducción M/H latón

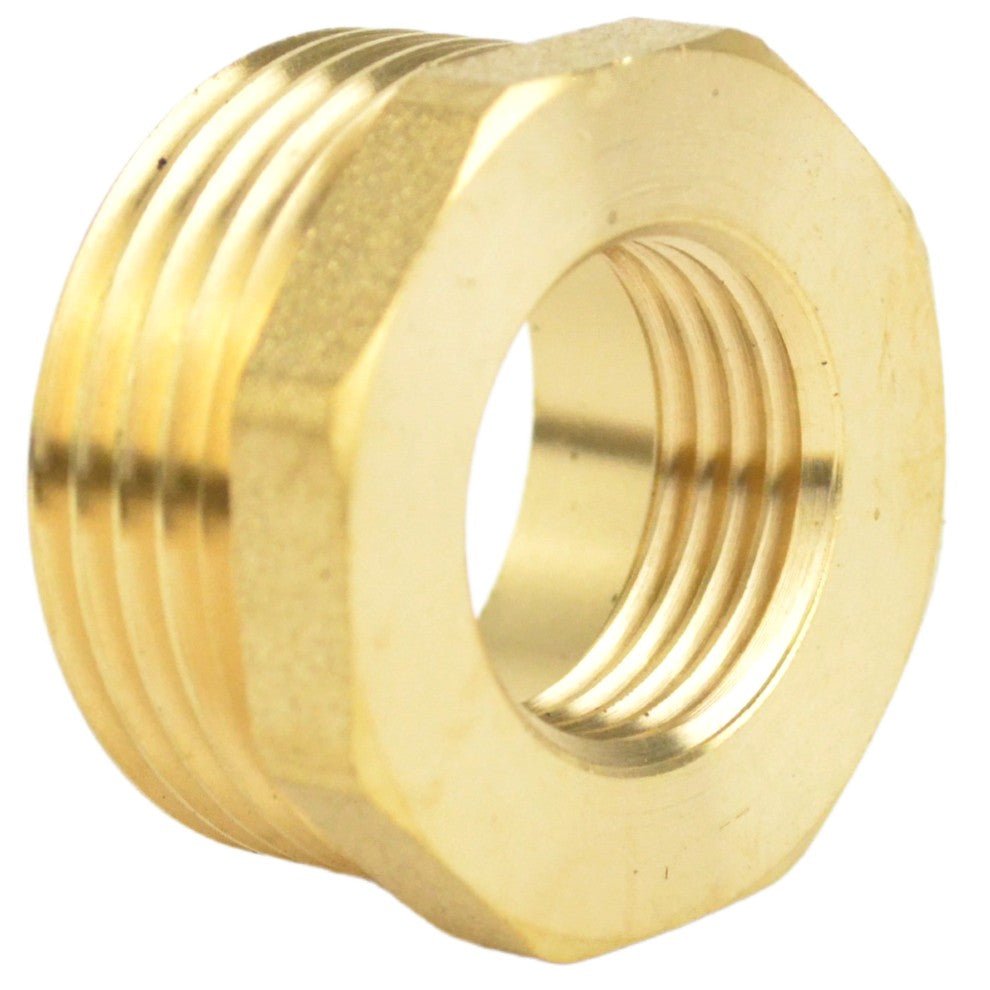

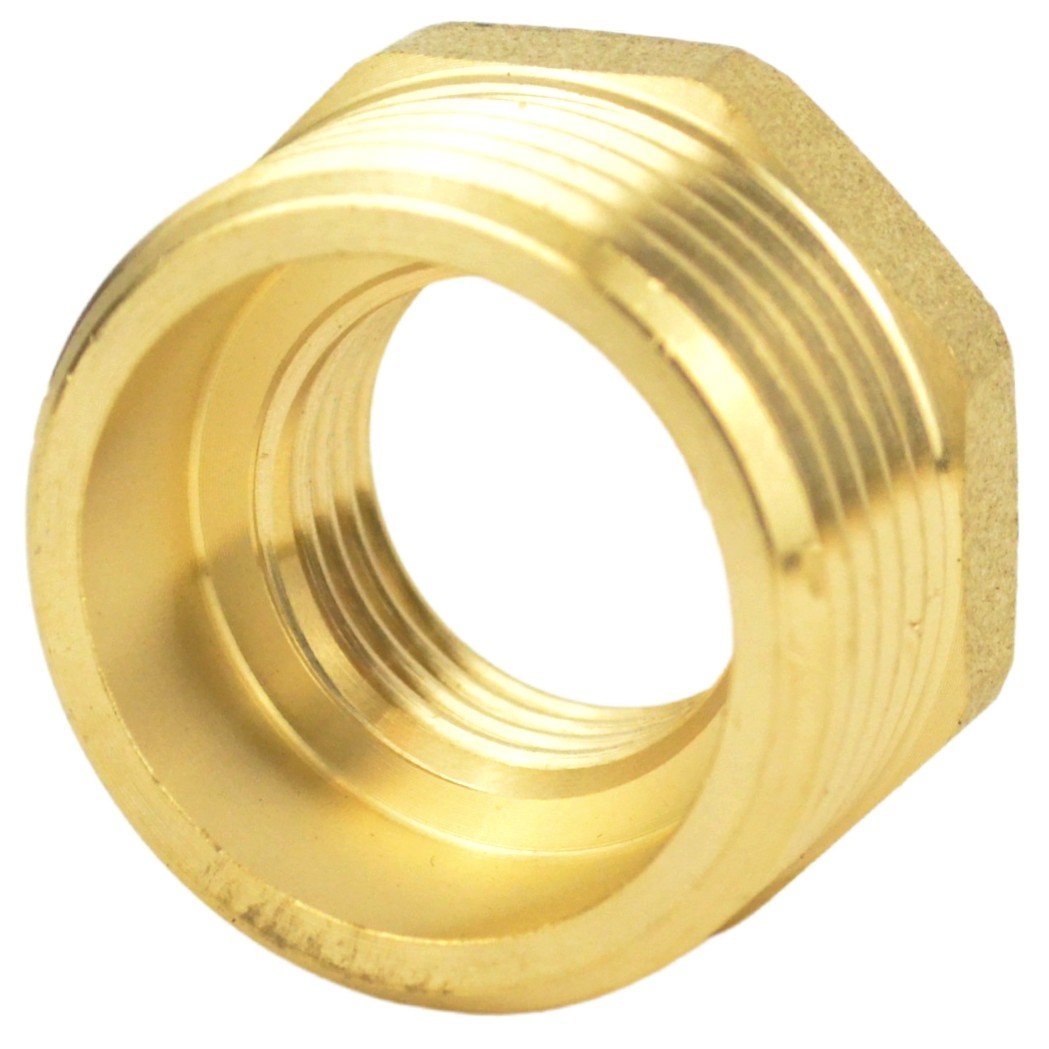

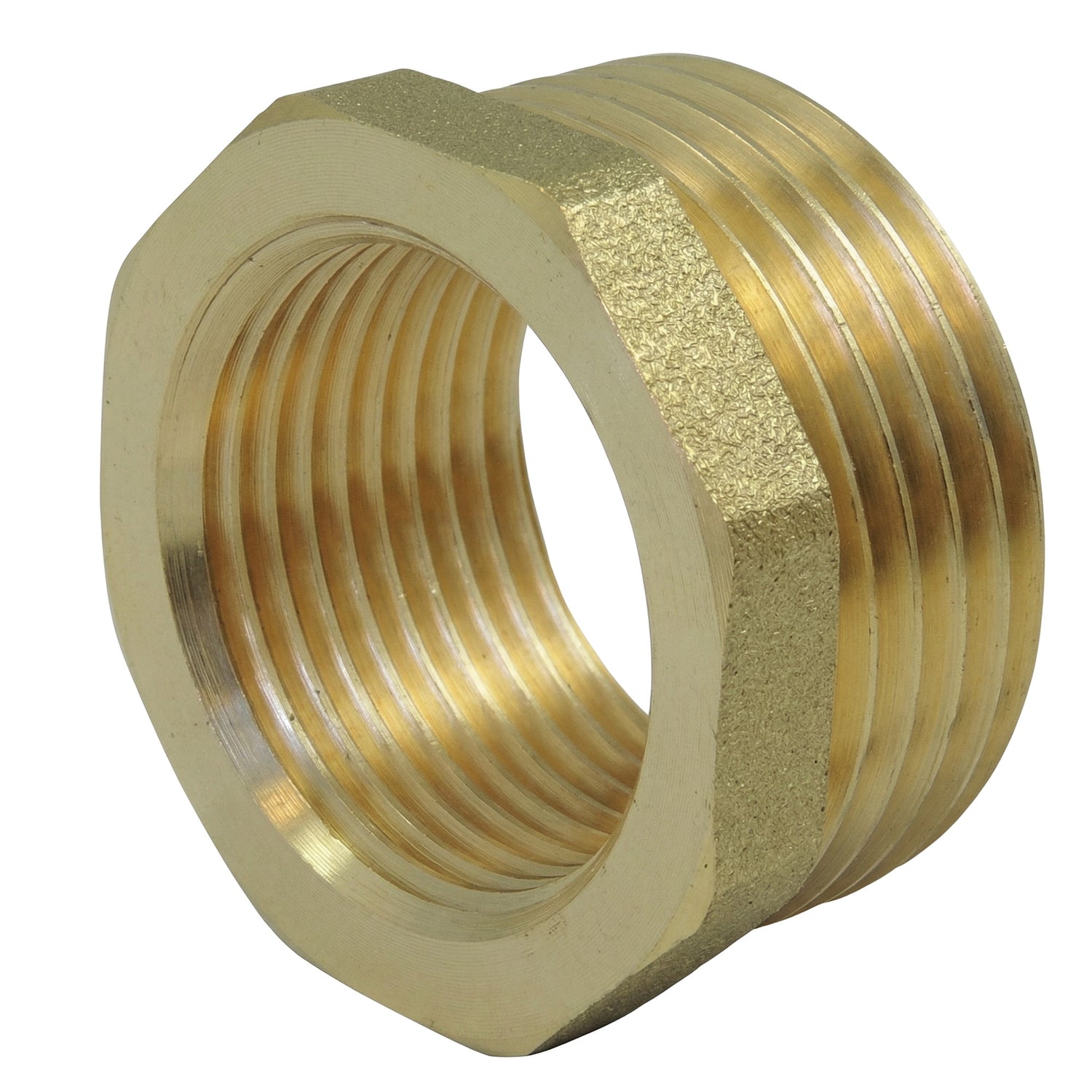

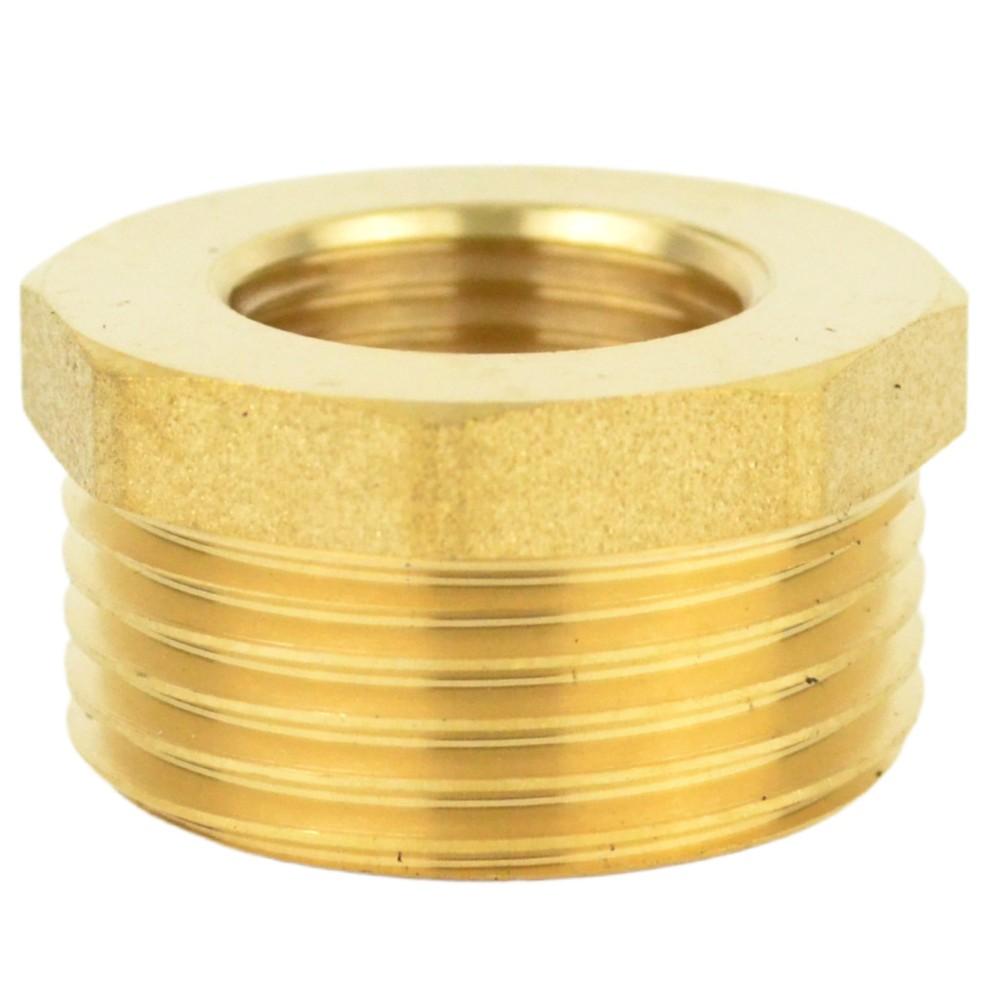

Reducción M/H de latón roscada que permite reducir el diámetro de una conexión pasando de una rosca macho a una rosca interior hembra de menor tamaño. Pieza compacta y discreta, ideal para espacios reducidos. Norma ISO 228-1 BSPP.
Descripción de la reducción M/H de latón
Esta reducción M/H se enrosca en un racor hembra de mayor tamaño y ofrece una salida hembra de menor diámetro. Es la solución más sencilla y compacta para adaptar un equipo a una red de diámetro diferente.
Su perfil corto la hace casi invisible en el montaje, a diferencia de un manguito reductor, más largo. Montaje sin soldadura. Disponible en una amplísima variedad de combinaciones de diámetros para cubrir todas las configuraciones de fontanería y de decoración.
Características técnicas
| Material | Latón CW617N - 4MS |
| Color | Latón dorado |
| Presión nominal | PN 16 bar |
| Norma de rosca | ISO 228-1 - BSPP Gas (rosca cilíndrica) |
| Estanqueidad | Garantizada mediante junta plana (espesor a partir de 1 mm) |
| Asientos de junta | Planos y anchos en los extremos macho y hembra |
| Forma | 6 caras (apriete con llave) |
| Tipo | Macho (rosca exterior) / Hembra (rosca interior) — diámetros diferentes |
| Fluidos compatibles | Agua potable, agua glicolada, fluidos compatibles |
| Temperatura | Según el tipo de estanqueidad elegido |
| Uso | Suministro de agua potable, fontanería general, climatización (HVAC) |
Condiciones de uso e instalación
- Presión de servicio: PN 16 bar
- Temperatura: según el tipo de estanqueidad elegido
- Fluidos: agua potable, agua glicolada, fluidos compatibles
- Instalación: aplicar un par de apriete moderado y elegir materiales adecuados (riesgo de corrosión galvánica). Caras planas de sujeción adaptadas a las llaves estándar del mercado.
Certificaciones y conformidad
- Agua potable: conforme a la orden ministerial francesa del 25 de junio de 2020 relativa a los materiales y productos metálicos destinados a instalaciones en contacto con el agua destinada al consumo humano.
- 4MS: conforme a los requisitos 4MS — Armonización de las normas europeas de certificación para los materiales y productos en contacto con el agua potable.
Aplicaciones y consejos de instalación
Usos
- Fontanería doméstica: conexión de instalaciones de agua caliente y fría
- Fontanería industrial: instalaciones conformes a PN 16 bar
- Decoración interior: creación de lámparas, estanterías y toalleros en latón visto
- DIY y bricolaje creativo: proyectos a medida con racores roscados
Consejos de instalación
- Utilice cinta PTFE (teflón) o estopa para asegurar la estanqueidad de las roscas macho
- En los asientos de junta planos, utilice una junta plana de 1 mm de espesor como mínimo
- Apriete con llave fija o llave inglesa — no utilice alicates de pico de loro para no marcar la pieza
- Aplique un par de apriete moderado — un apriete excesivo puede dañar la rosca
Dibujo técnico
Dimensiones (mm)
Todas las cotas se expresan en milímetros (mm), salvo indicación contraria.
| G1 | G1 (mm) | G2 | G2 (mm) | L1 | L2 | E |
|---|---|---|---|---|---|---|
| 1/4" | 8x13 | 1/8" | 5x10 | 8 | / | 12 |
| 3/8" | 12x17 | 1/8" | 5x10 | 8.5 | / | 13.5 |
| 3/8" | 12x17 | 1/4" | 8x13 | 8.5 | / | 13.5 |
| 1/2" | 15x21 | 1/8" | 5x10 | 10 | 6 | 15 |
| 1/2" | 15x21 | 1/4" | 8x13 | 10 | 8 | 15 |
| 1/2" | 15x21 | 3/8" | 12x17 | 10 | / | 15 |
| 3/4" | 20x27 | 1/4" | 8x13 | 11 | 8 | 16.5 |
| 3/4" | 20x27 | 3/8" | 12x17 | 11 | 8.5 | 16.5 |
| 3/4" | 20x27 | 1/2" | 15x21 | 11 | / | 16.5 |
| 1" | 26x34 | 1/2" | 15x21 | 13 | 10 | 19 |
| 1" | 26x34 | 3/4" | 20x27 | 13 | / | 19 |
| 1"1/4 | 33x42 | 3/4" | 20x27 | 14 | 11 | 20.5 |
| 1"1/4 | 33x42 | 1" | 26x34 | 14 | / | 20.5 |
| 1"1/2 | 40x49 | 1" | 26x34 | 15.5 | 13 | 23 |
| 1"1/2 | 40x49 | 1"1/4 | 33x42 | 15.5 | / | 23 |
| 2" | 50x60 | 1" | 26x34 | 17 | 13 | 26 |
| 2" | 50x60 | 1"1/4 | 33x42 | 17 | 14 | 26 |
| 2" | 50x60 | 1"1/2 | 40x49 | 17 | 15.5 | 26 |
Combinaciones de tamaños disponibles
Esta reducción permite pasar de un diámetro a otro. La tabla siguiente indica las combinaciones disponibles.
| Entrada | Salida | Notación (mm) |
|---|---|---|
| 1/4'' | 1/8'' | 8x13 > 5x10 |
| 3/8'' | 1/8'' | 12x17 > 5x10 |
| 3/8'' | 1/4'' | 12x17 > 8x13 |
| 1/2'' | 1/8'' | 15x21 > 5x10 |
| 1/2'' | 1/4'' | 15x21 > 8x13 |
| 1/2'' | 3/8'' | 15x21 > 12x17 |
| 3/4'' | 1/4'' | 20x27 > 8x13 |
| 3/4'' | 3/8'' | 20x27 > 12x17 |
| 3/4'' | 1/2'' | 20x27 > 15x21 |
| 1'' | 1/2'' | 26x34 > 15x21 |
| 1'' | 3/4'' | 26x34 > 20x27 |
| 1''1/4 | 3/4'' | 33x42 > 20x27 |
| 1''1/4 | 1'' | 33x42 > 26x34 |
| 1''1/2 | 1'' | 40x49 > 26x34 |
| 1''1/2 | 1''1/4 | 40x49 > 33x42 |
| 2'' | 1'' | 50x60 > 26x34 |
| 2'' | 1''1/4 | 50x60 > 33x42 |
| 2'' | 1''1/2 | 50x60 > 40x49 |

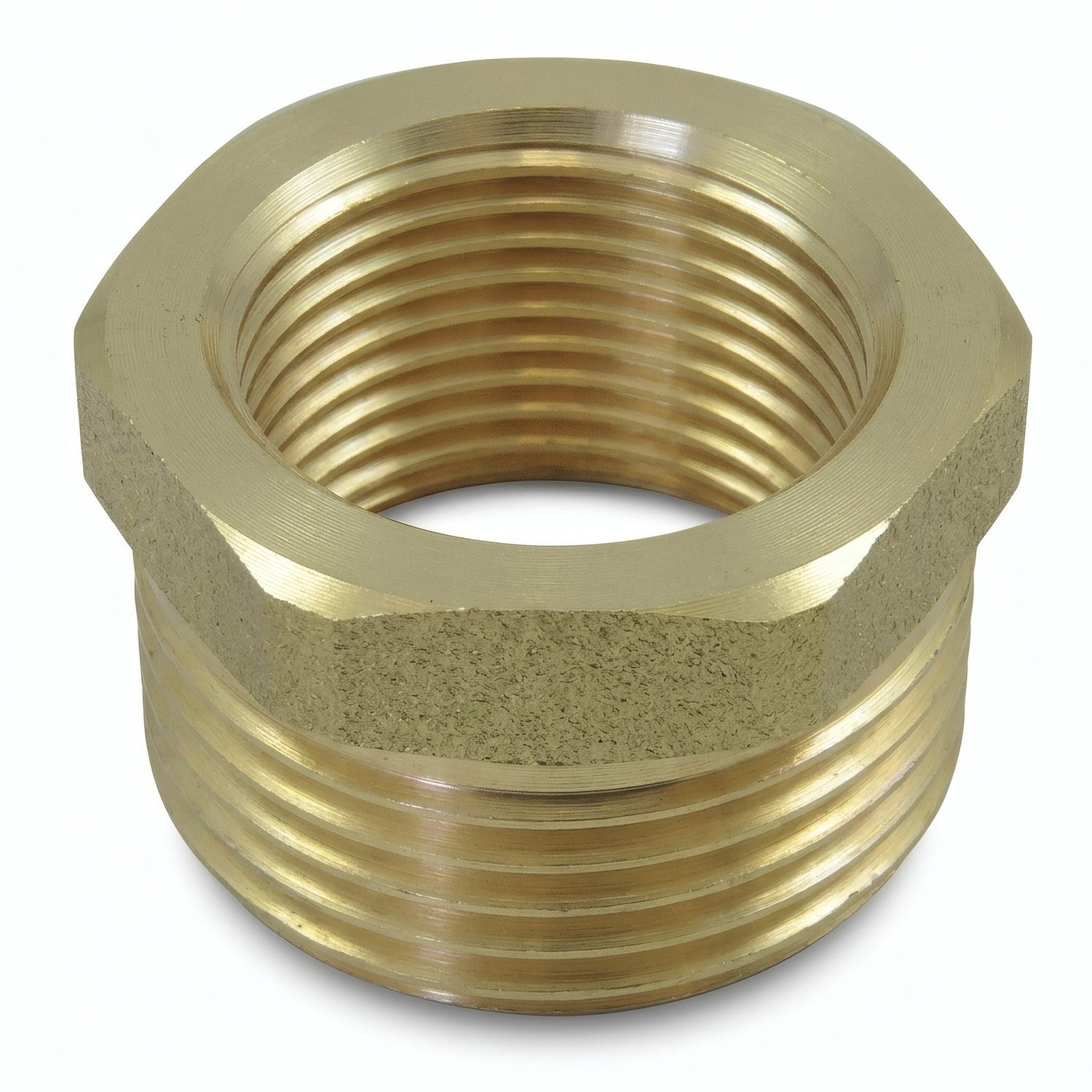

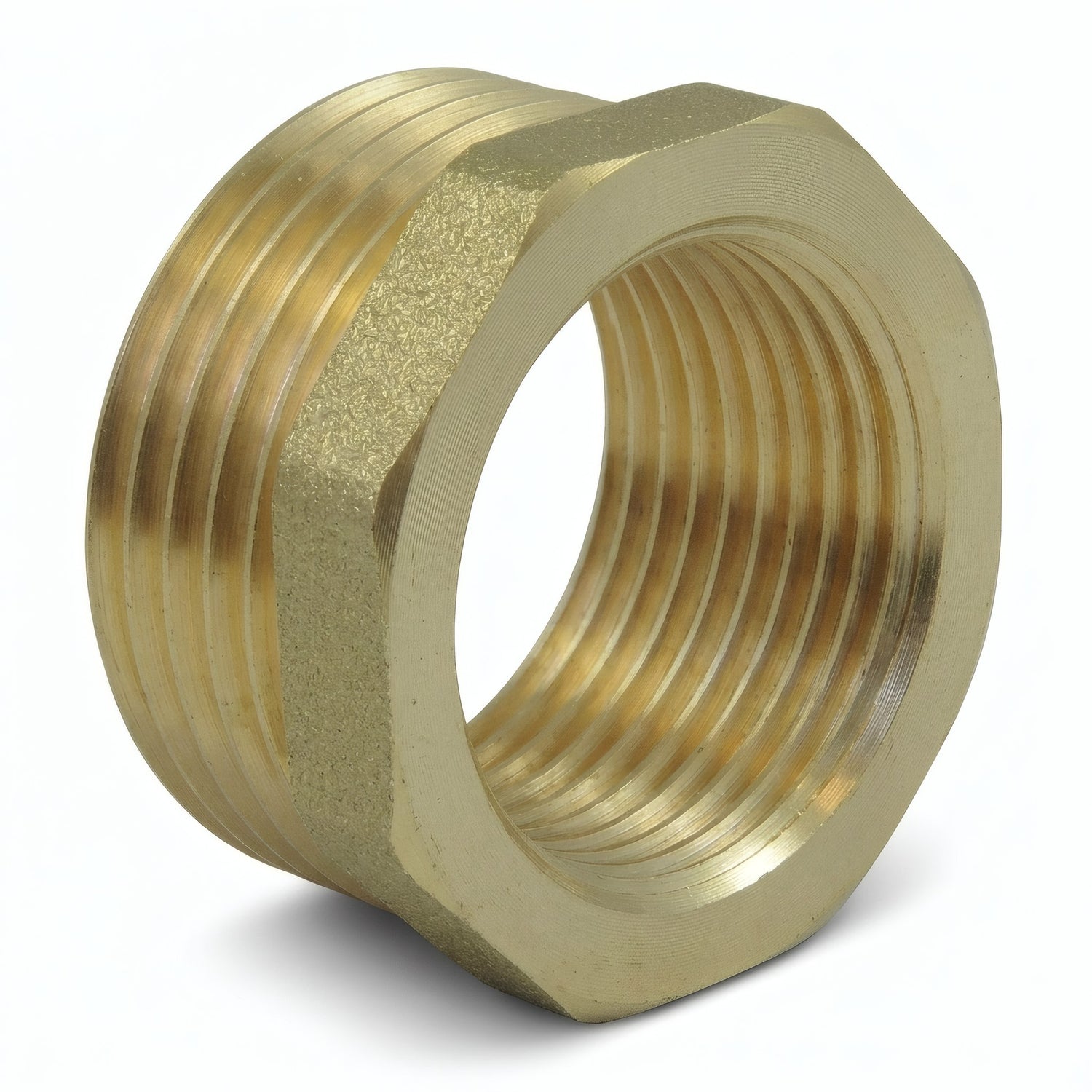

El aspecto de la pieza puede variar según el lote en stock (ver fotos). Contáctenos para confirmarlo.
Para combinar
Productos compatibles: Todos los racores de latón
