Semirracor unión contador largo ISO 7-1 latón
Demi-racor union contador de latón conforme à la norme ISO 7-1 (rosca conique) pour le conexión de contadors. Version avec rosca long, assurant une estanqueidad renforcée par le apriete conique métal sur métal.
Descripción del Semirracor Unión Contador Largo ISO 7-1
Ce demi-racor union utilise la norme ISO 7-1 avec un rosca conique, à la différence de la version ISO 228-1 (cylindrique). Le rosca conique assure une estanqueidad progressive par apriete métal sur métal, particulièrement fiable pour les circuitos sous presión.
Il se monte en pair avec un tuerca giratoria sur le contador de agua ou de gaz. La version longue offre une profondeur de enroscado supérieure pour un maintien optimal. Joint PTFE ou filasse recommandés pour parfaire l'estanqueidad.
Características Técnicas
| Material | Laiton CW617N - 4MS |
| Color | Latón dorado |
| Presión nominal | PN 16 bar |
| Norme de rosca | ISO 228-1 - BSPP Gaz (rosca cylindrique) |
| Estanqueidad | Par junta plana garantie (épaisseur à partir de 1 mm) |
| Asientos de junta | Plates et larges sur embouts macho et hembra |
| Forma | Hexagonal avec asiento cónico |
| Género | Ver combinaciones disponibles (entrada/salida) |
| Norme conexión | ISO 7-1 (rosca conique) |
| Junta | Portée conique (rosca long) |
| Fluidos compatibles | Agua potable, agua glicolada, fluidos compatibles |
| Temperatura | Selon le type d'estanqueidad choisi |
| Uso | Adduction d'eau potable, fontanería générale, CVC |
Condiciones de Uso e Instalación
- Presión de servicio : PN 16 bar
- Temperatura : Selon le type d'estanqueidad choisi
- Fluidos : Agua potable, agua glicolada, fluidos compatibles
- Instalación : Appliquer un couple de apriete modéré et choisir des matériaux adaptés (risque de corrosion galvanique). Plats de maintien adaptés aux clés du marché.
Certificaciones y Conformidad
- Agua potable : Conforme con el decreto du 25 Juin 2020 relatif aux matériaux et produits métalliques destinés aux instalaciones en contact avec l'eau destinée à la consommation humaine.
- 4MS : Conforme con los requisitos 4MS — Harmonisation des règles de certification européennes pour les matériaux et produits en contact avec l'eau potable.
Aplicaciones y Consejos de Instalación
Usos
- Raccordement de contadors : montaje et desmontaje de contadors d'eau et de gaz
- Fontanería doméstica : conexión d'instalaciones eau chaude et froide
- Fontanería industrial : instalaciones conformes PN 16 bar
Consejos de instalación
- Utilisez du cinta de PTFE (téflon) ou de la filasse pour assurer l'estanqueidad sur les roscas macho
- Pour les portées de junta planaes, utilisez un junta plana d'épaisseur minimale 1 mm
- Serrez à la llave fija ou llave inglesa — ne pas utiliser de pince multiprise pour éviter de marquer la pièce
- Appliquer un couple de apriete modéré — un apriete excessif peut endommager le rosca

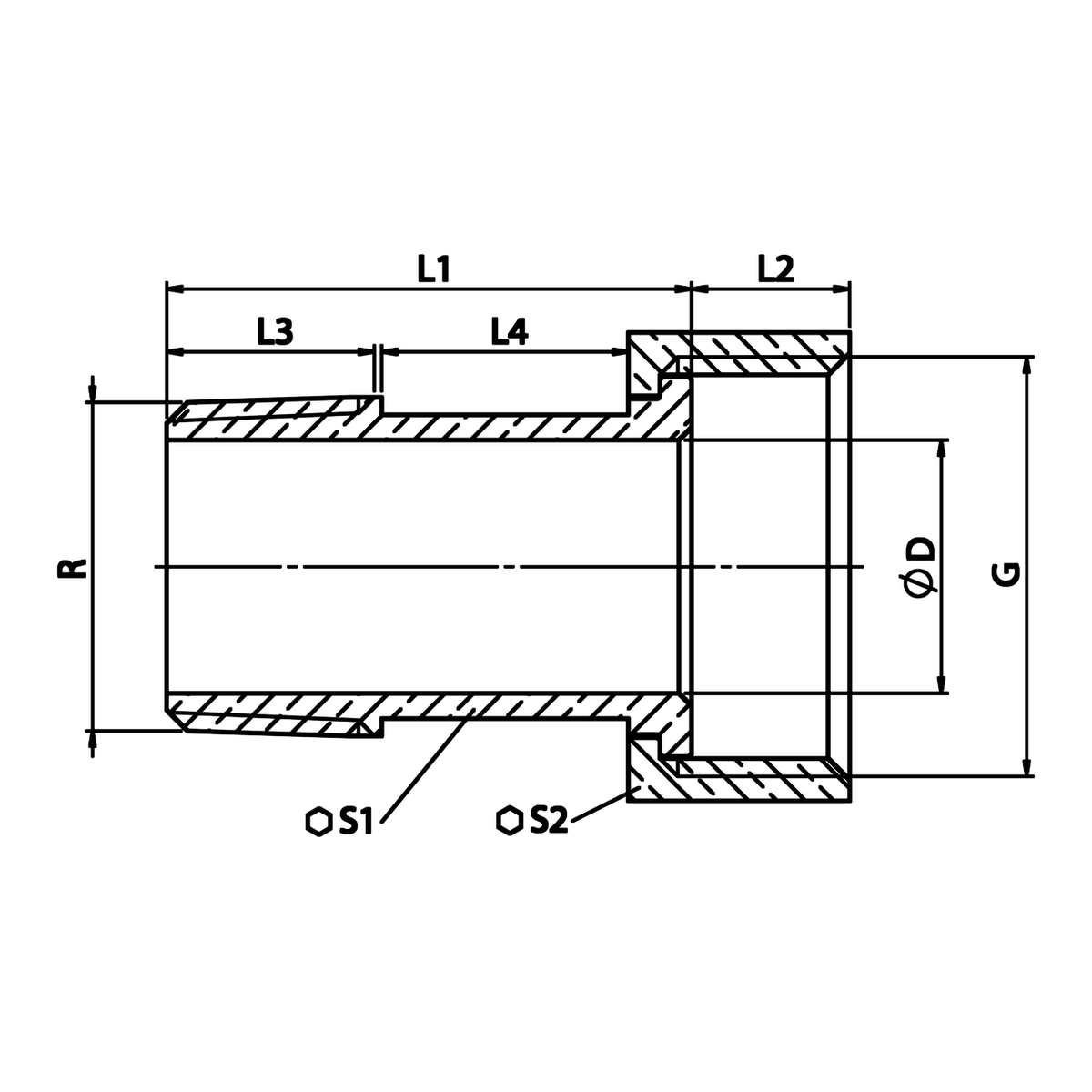

Dibujo Técnico
Dimensiones (mm)
Todas las cotas están expresadas en milímetros (mm), salvo indicación contraria.
| R | R (mm) | G | G (mm) | OD | L1 | L2 | L3 | L4 | S1 | S2 |
|---|---|---|---|---|---|---|---|---|---|---|
| 1/2" | 15x21 | 3/4" | 20x27 | 15 | 38.5 | 10.5 | 15.5 | 19 | 19 | 30 |
| 3/4" | 20x27 | 3/4" | 20x27 | 20 | 41.5 | 10 | 17 | 19.5 | 24 | 30 |
| 3/4" | 20x27 | 1" | 26x34 | 20 | 41.5 | 12.5 | 17 | 19.5 | 24 | 37 |
| 1" | 26x34 | 1"1/4 | 33x42 | 25 | 44.5 | 13.5 | 20 | 19.5 | 30 | 46 |
| 1"1/4 | 33x42 | 1"1/2 | 40x49 | 33 | 56 | 16 | 23 | 27 | 38 | 53 |
| 1"1/2 | 40x49 | 2" | 50x60 | 40 | 56 | 16.5 | 23 | 27 | 45 | 65 |
| 2" | 50x60 | 2"1/2 | 66x76 | 50 | 60 | 18 | 27 | 27 | 56 | 81 |
Combinaciones de Tamaños Disponibles
Ce demi-racor union permet de passer d'un diámetro à un autre. Le tableau ci-dessous indique les combinaisons disponibles.
| Entrée | Sortie | Notation (mm) |
|---|---|---|
| 3/4'' | 1/2'' | 20x27 > 15x21 |
| 3/4'' | 3/4'' | 20x27 > 20x27 |
| 1'' | 3/4'' | 26x34 > 20x27 |
| 1''1/4 | 1'' | 33x42 > 26x34 |
| 1''1/2 | 1''1/4 | 40x49 > 33x42 |
| 2'' | 1''1/2 | 50x60 > 40x49 |
| 2''1/2 | 2'' | 66x76 > 50x60 |
El aspecto de la pieza puede variar según el lote en stock (ver fotos). Contáctenos para confirmación.
