Tubo roscado pasatabiques latón

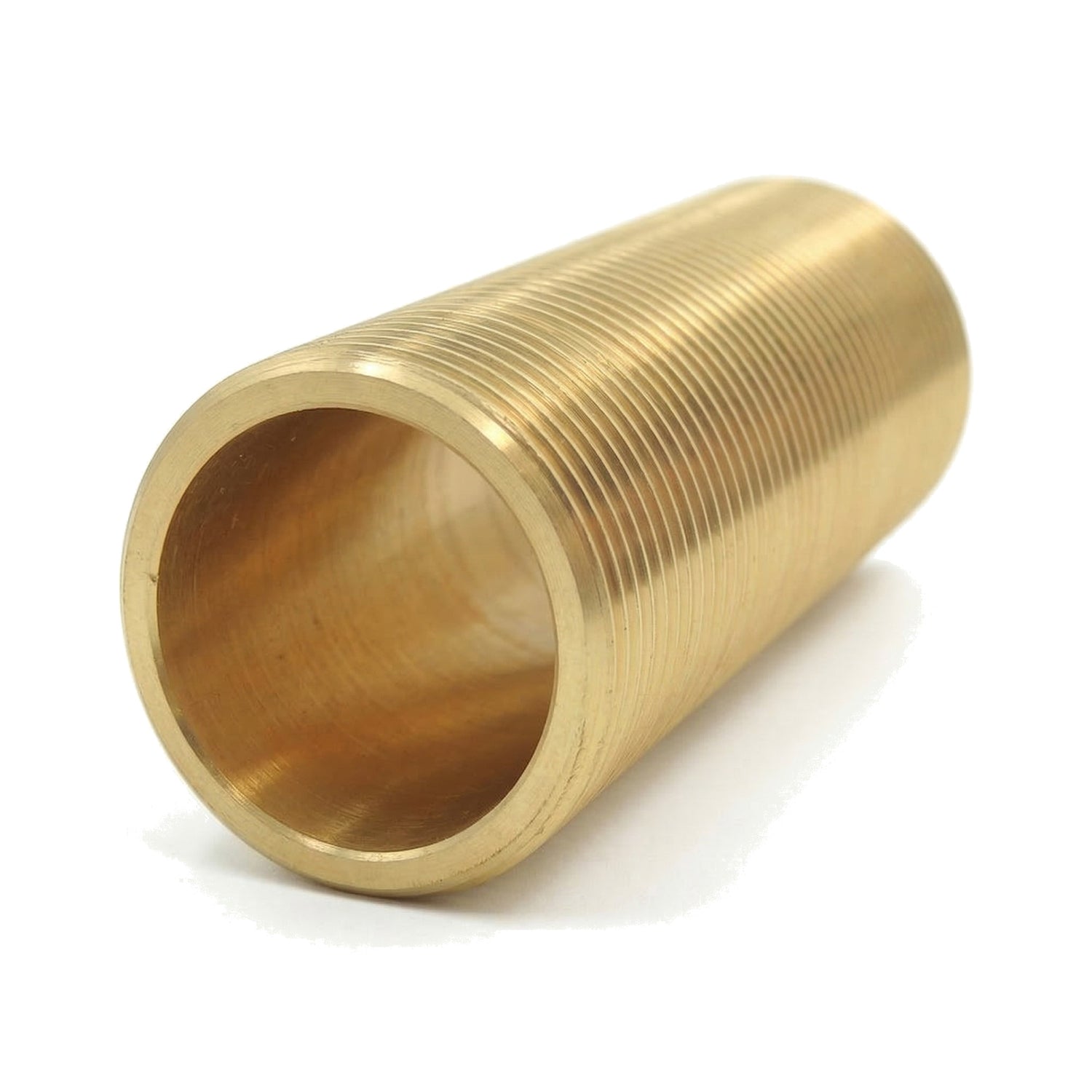

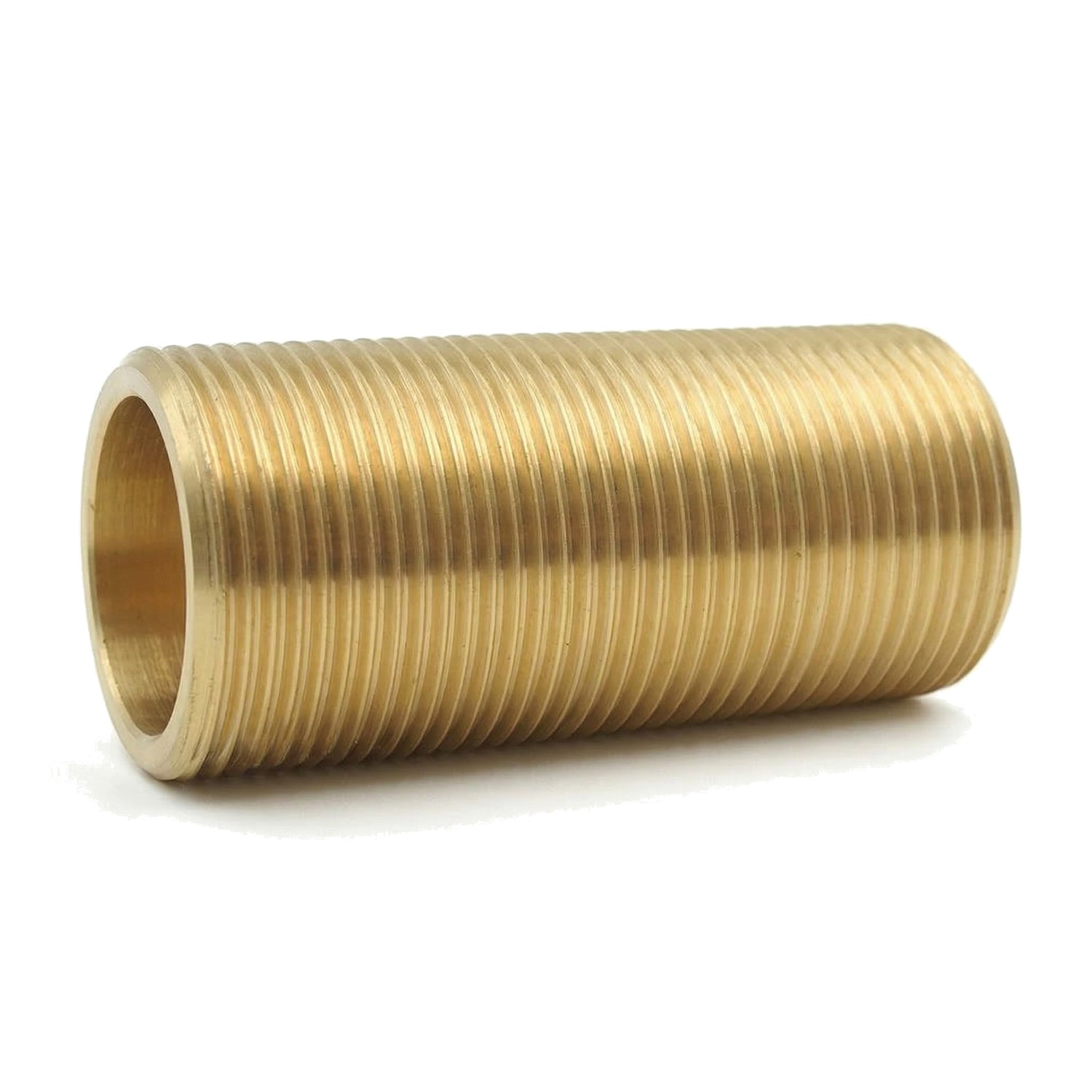

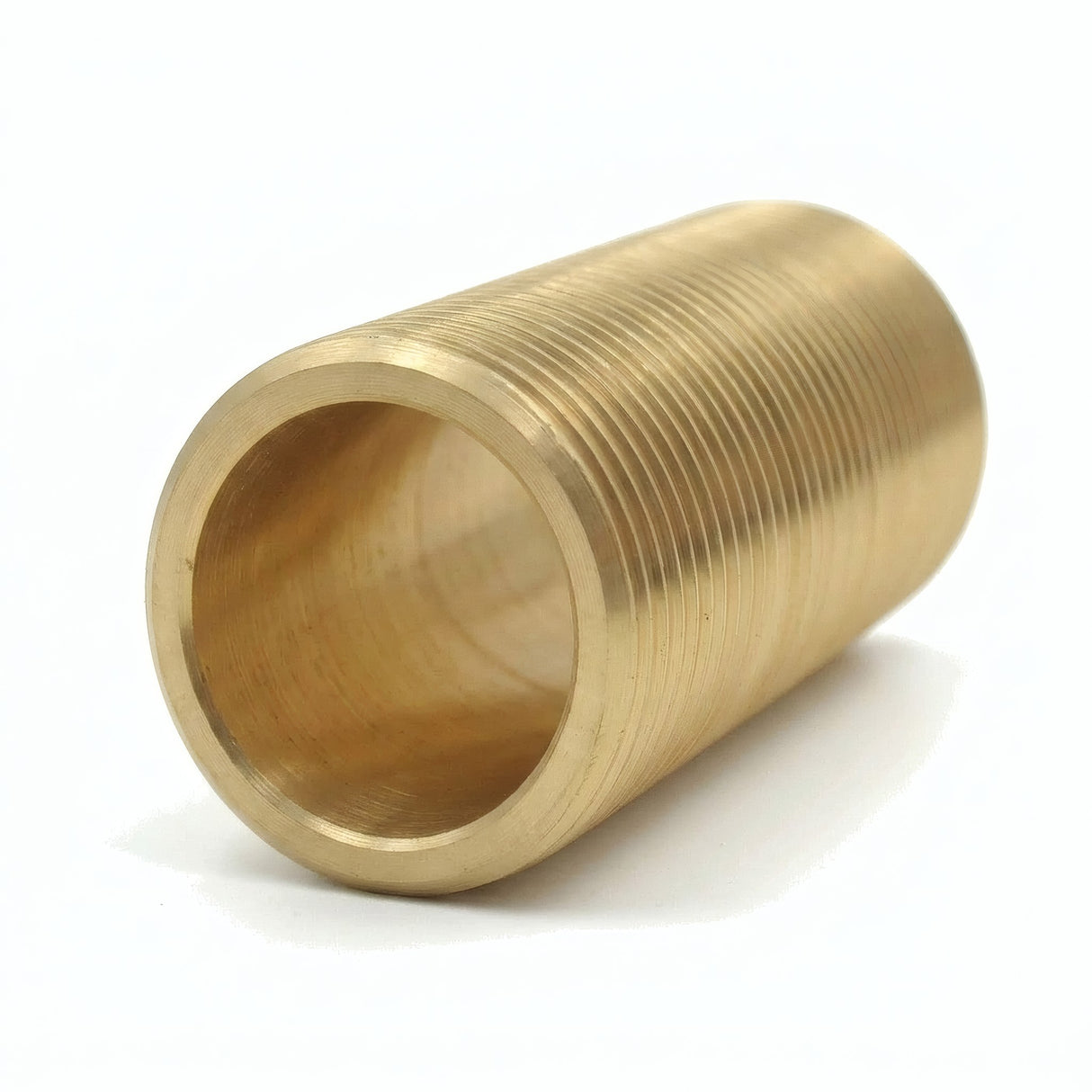

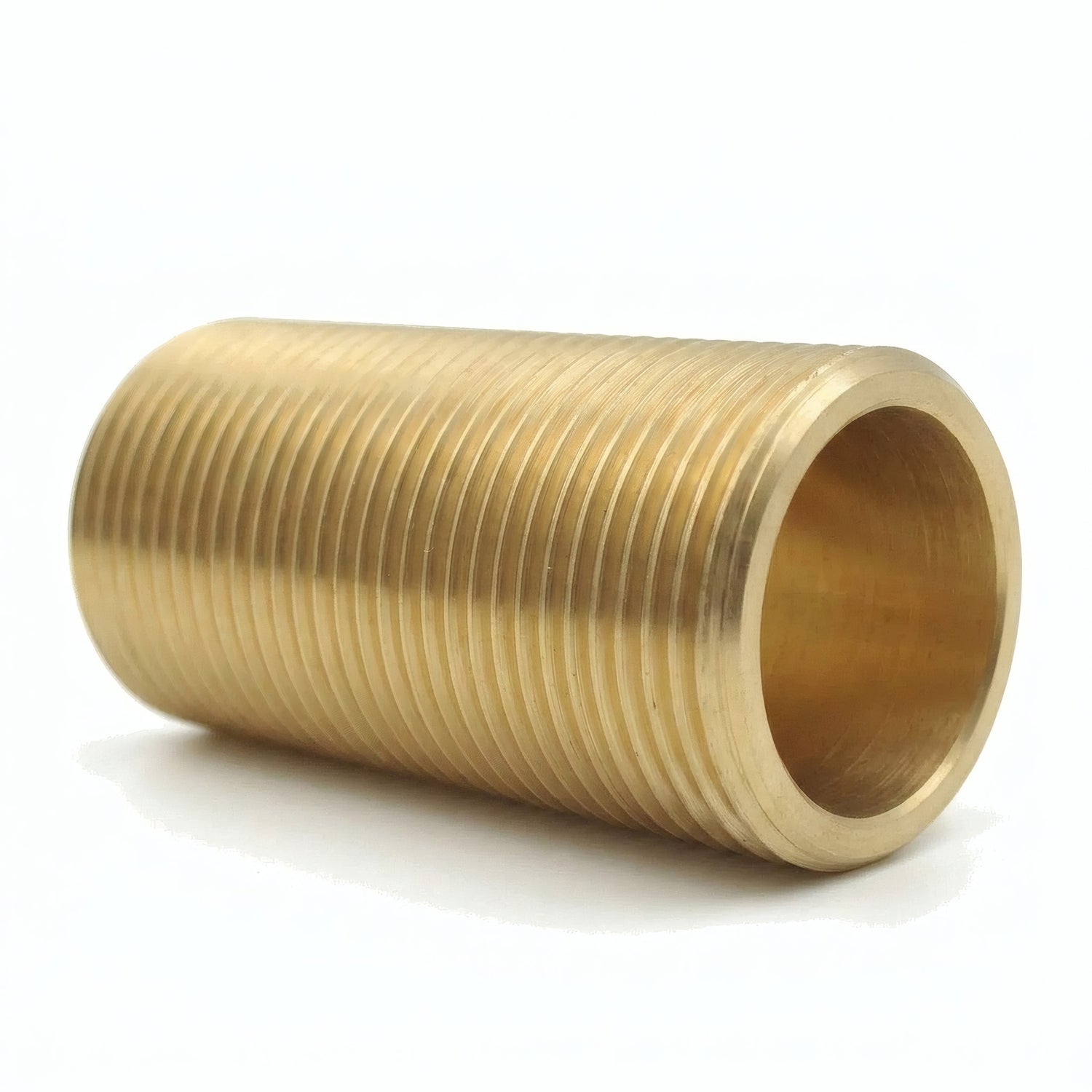

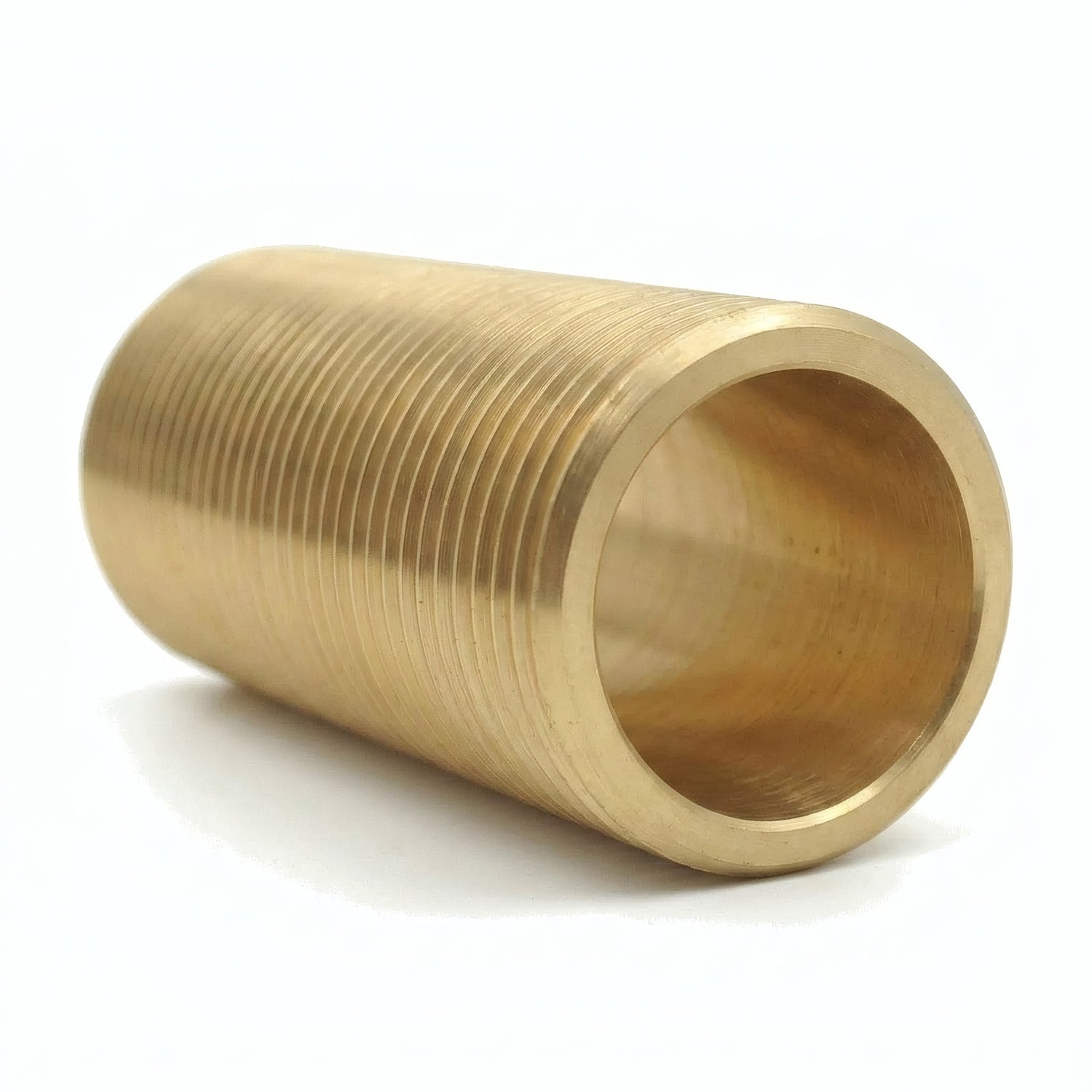

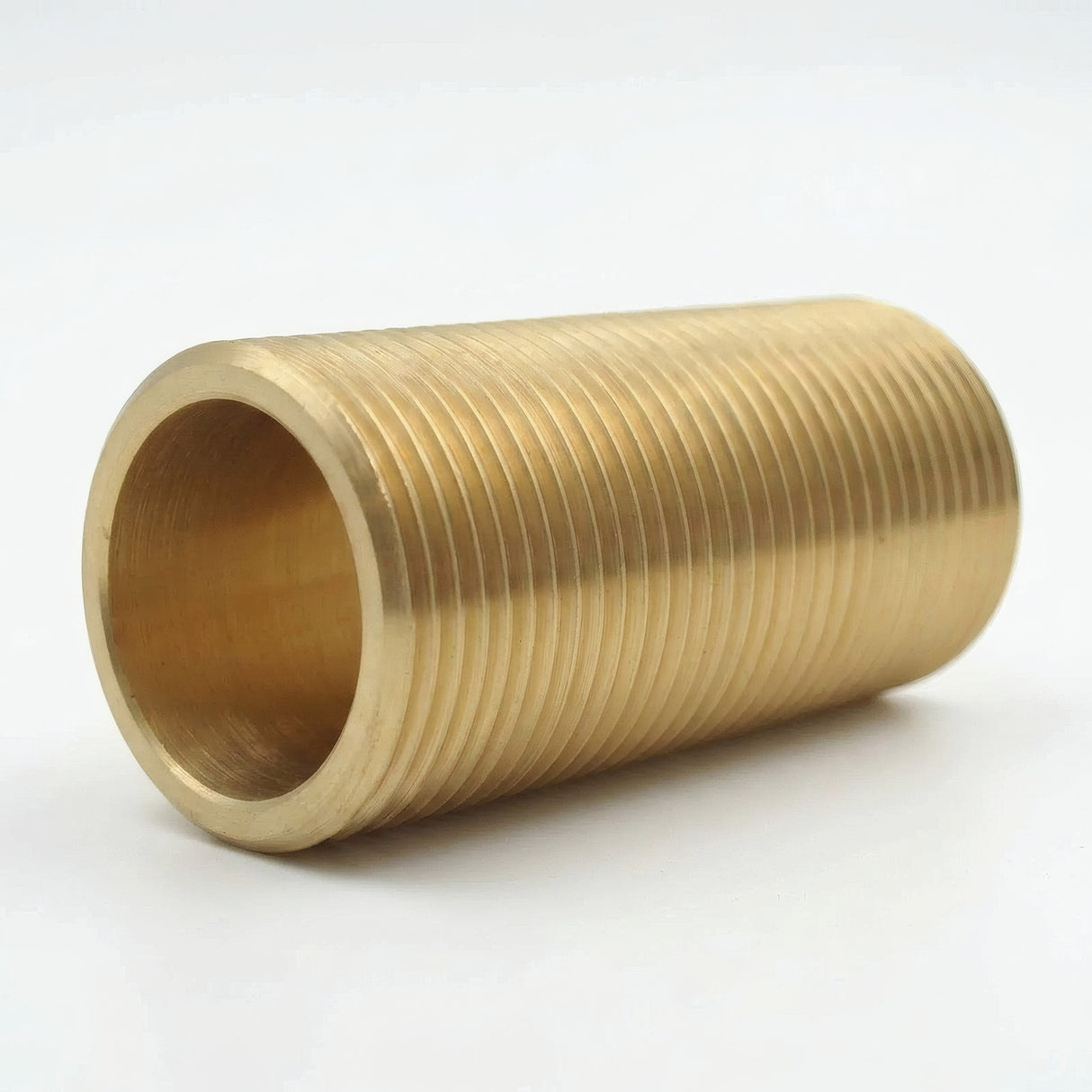

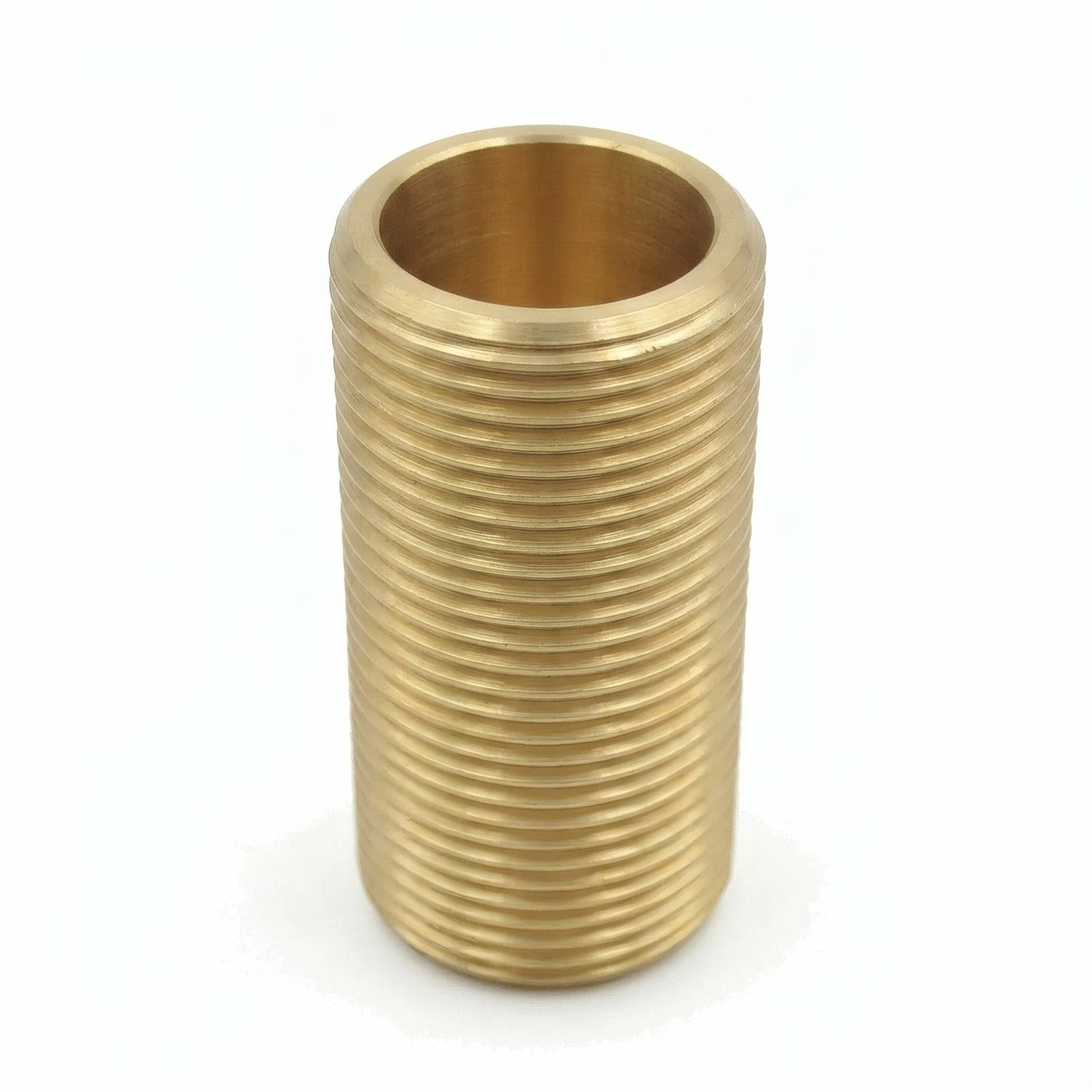

Tubo roscado pasatabiques de latón, roscado macho en ambos extremos, para atravesar un tabique, una encimera o una pared. Se fija con contratuercas (vendidas por separado). Rosca ISO 228-1 BSPP.
Descripción del Tubo Roscado Pasatabiques de Latón
Este tubo pasatabiques permite pasar una tubería o un cable a través de una pared, un suelo o una encimera. Los dos extremos roscados macho permiten fijar el tubo por ambos lados de la pared mediante contratuercas o racores hembra.
En fontanería, sirve como paso de travesía para alimentaciones o evacuaciones. En decoración, es el elemento esencial para pasar un cable eléctrico por una luminaria de latón visto o para crear un punto de fijación pasante.
Características Técnicas
| Material | Latón CW617N - 4MS |
| Color | Latón dorado |
| Presión nominal | PN 16 bar |
| Norma de roscado | ISO 228-1 - BSPP Gas (rosca cilíndrica) |
| Estanqueidad | Mediante junta plana garantizada (espesor desde 1 mm) |
| Asientos de junta | Planos y anchos en los extremos macho y hembra |
| Forma | Tubo cilíndrico roscado |
| Tipo | Macho / Macho (roscado en ambos extremos) |
| Fluidos compatibles | Agua potable, agua glicolada, fluidos compatibles |
| Temperatura | Según el tipo de estanqueidad elegido |
| Uso | Suministro de agua potable, fontanería general, HVAC |
Conditions d'Uso et Installation
- Presión de servicio : PN 16 bar
- Temperatura : Según el tipo de estanqueidad elegido
- Fluidos : Agua potable, agua glicolada, fluidos compatibles
- Instalación: Aplicar un par de apriete moderado y elegir materiales adecuados (riesgo de corrosión galvánica). Caras de llave compatibles con llaves estándar.
Certificaciones y Conformidad
- Agua potable: Conforme con el decreto francés del 25 de junio de 2020 sobre materiales y productos metálicos destinados a instalaciones en contacto con agua para consumo humano.
- 4MS : Conforme con las exigencias 4MS — Armonización de las normas de certificación europeas para materiales y productos en contacto con el agua potable.
Aplicaciones y Consejos de Instalación
Usos
- Fontanería doméstica: conexión de instalaciones de agua caliente y fría
- Fontanería industrial: instalaciones conformes PN 16 bar
- Decoración interior: creación de luminarias, estantes, toalleros en latón visto
- Bricolaje creativo: proyectos a medida con racores de roscar
- Luminarias e iluminación: paso de cable eléctrico a través de un soporte para crear una luminaria de latón
Consejos de instalación
- Utilice cinta PTFE (teflón) o estopa para asegurar la estanqueidad en las roscas macho
- Para los asientos de junta planos, utilice una junta plana con un espesor mínimo de 1 mm
- Apretar con llave fija o llave ajustable — no utilizar alicates para evitar marcar la pieza
- Aplicar un par de apriete moderado — un apriete excesivo puede dañar la rosca

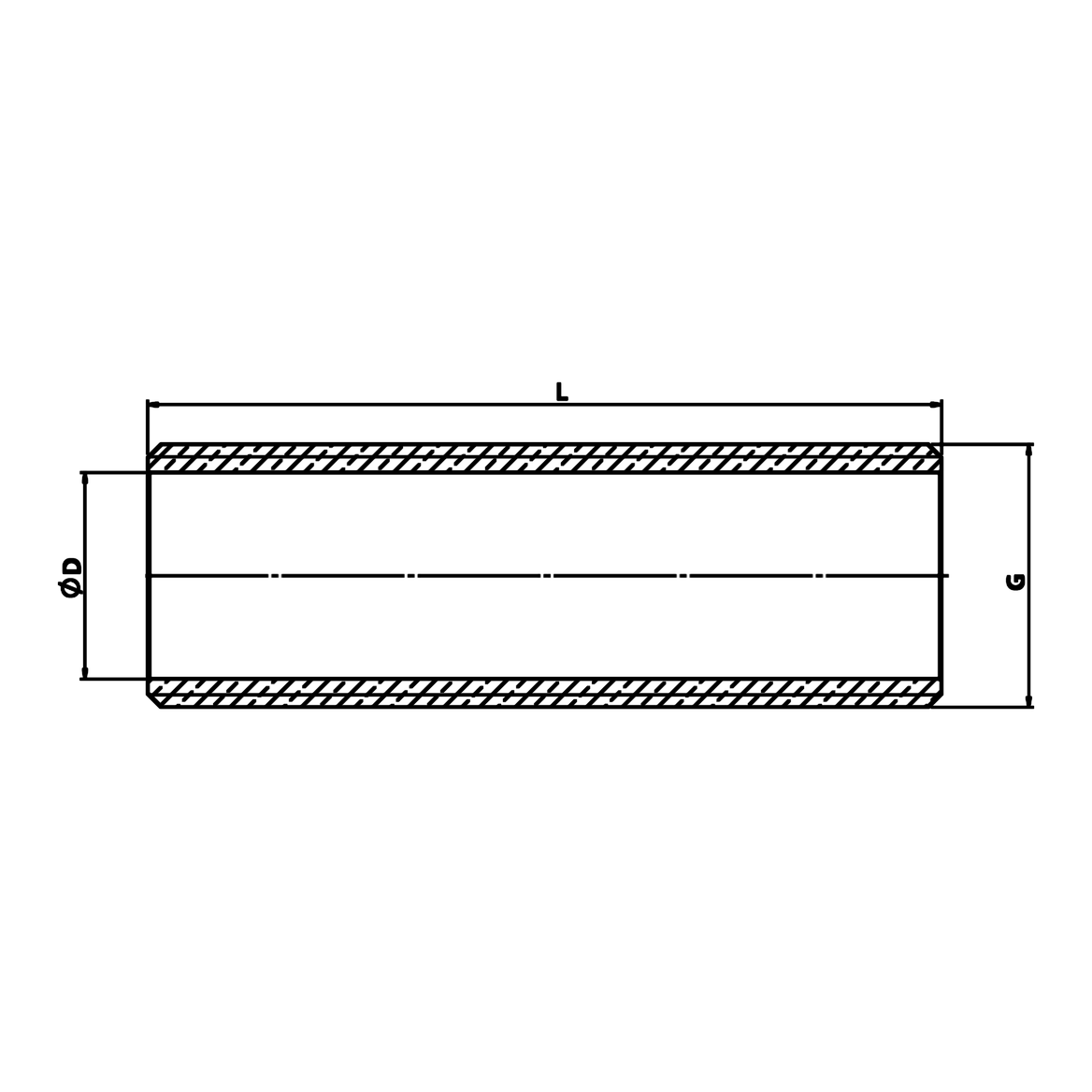

Dibujo Técnico
Dimensiones (mm)
Todas las cotas están expresadas en milímetros (mm), salvo indicación contraria.
| G | G (mm) | OD | L |
|---|---|---|---|
| 3/8" | 12x17 | 11 | 100 |
| 1/2" | 15x21 | 15 | 100 |
| 3/4" | 20x27 | 20 | 100 |
| 1" | 26x34 | 26 | 100 |
Equivalencias de Tamaños
Este tubo pasatabiques está disponible en los siguientes tamaños. Utilice esta tabla para encontrar la equivalencia entre milímetros, pulgadas y DN.
| Tamaño (mm) | 12x17 | 15x21 | 20x27 | 26x34 |
|---|---|---|---|---|
| Pulgadas | 3/8'' | 1/2'' | 3/4'' | 1'' |
| DN | DN10 | DN15 | DN20 | DN25 |
| Diám. ext. tubo | 17 mm | 21 mm | 27 mm | 34 mm |
El aspecto de la pieza puede variar según el lote en stock (ver fotos). Contáctenos para confirmación.
