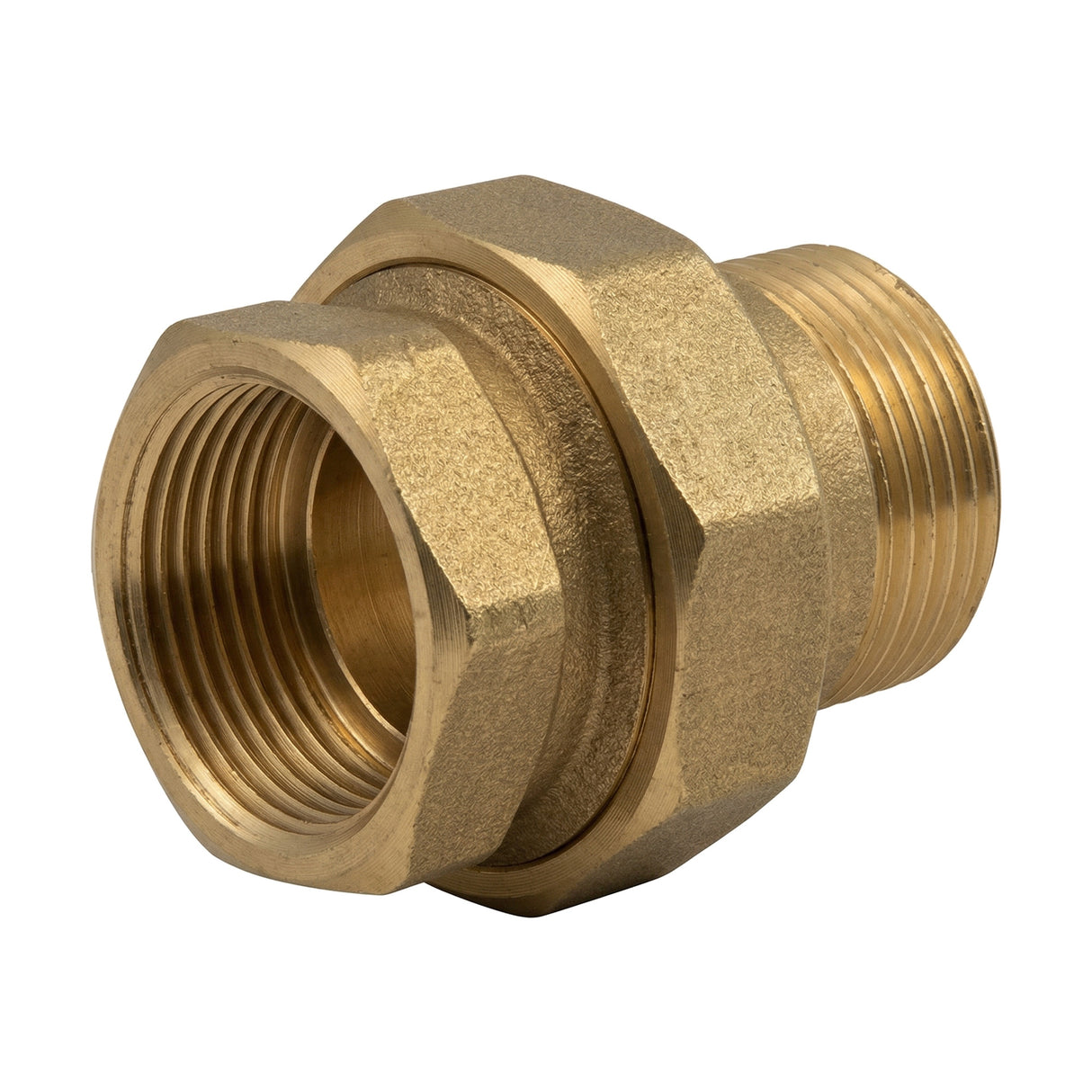

Unión recta cónica M/H latón
Unión recta M/H con asiento cónico en latón, ofreciendo una conexión desmontable con estanqueidad metal sobre metal. El asiento cónico asegura un contacto progresivo y una estanqueidad fiable sin junta. Norma ISO 228-1 BSPP.
Descripción de la Unión Recta M/H Cónica en Latón
Esta unión con asiento cónico realiza la estanqueidad por contacto metal sobre metal entre dos superficies cónicas, sin necesitar una junta plana. Esta tecnología ofrece una estanqueidad duradera, incluso después de numerosos ciclos de desmontaje.
La configuración M/H (un lado macho, un lado hembra) con tuerca giratoria permite un desmontaje fácil. Recomendada para instalaciones donde las intervenciones son frecuentes o donde las juntas planas pueden deteriorarse (alta temperatura, vibraciones).
Características Técnicas
| Material | Latón CW617N - 4MS |
| Color | Latón dorado |
| Presión nominal | PN 16 bar |
| Norma de roscado | ISO 228-1 - BSPP Gas (rosca cilíndrica) |
| Estanqueidad | Por asiento cónico metal sobre metal (sin junta) |
| Forma | Hexagonal (apriete con llave) |
| Género | Macho (roscado) / Hembra (roscada) con tuerca giratoria |
| Tipo de unión | Asiento cónico (metal/metal) |
| Junta | Sin junta (asiento cónico) |
| Fluidos compatibles | Agua potable, agua glicolada, fluidos compatibles |
| Temperatura | Según el tipo de estanqueidad elegido |
| Uso | Suministro de agua potable, fontanería general, climatización |
Condiciones de Uso e Instalación
- Presión de servicio : PN 16 bar
- Temperatura : Según el tipo de estanqueidad elegido
- Fluidos : Agua potable, agua glicolada, fluidos compatibles
- Instalación : Aplicar un par de apriete moderado y elegir materiales adecuados (riesgo de corrosión galvánica). Planos de sujeción adaptados a las llaves estándar del mercado.
Certificaciones y Conformidad
- Agua potable : Conforme con el decreto francés del 25 de junio de 2020 relativo a los materiales y productos metálicos destinados a instalaciones en contacto con agua destinada al consumo humano.
- 4MS : Conforme con los requisitos 4MS — Armonización de las reglas de certificación europeas para materiales y productos en contacto con agua potable.
Aplicaciones y Consejos de Instalación
Aplicaciones
- Fontanería doméstica : conexión de instalaciones de agua caliente y fría
- Fontanería industrial : instalaciones conformes PN 16 bar
- Decoración de interiores : creación de luminarias, estanterías, toalleros en latón visto
- DIY y bricolaje creativo : proyectos a medida con racores roscados
Consejos de instalación
- La estanqueidad está asegurada por asiento cónico metal sobre metal — no se necesita junta
- Apriete con llave fija o llave ajustable — no utilice alicates para evitar marcar la pieza
- Aplicar un par de apriete moderado — un apriete excesivo puede dañar el asiento cónico
Dibujo Técnico
Dimensions (mm)
Todas las cotas se expresan en milímetros (mm), salvo indicación contraria.
| G | G (mm) | L | L1 | L2 | H1 | H2 |
|---|---|---|---|---|---|---|
| 3/8" | 12x17 | 39.7 | 10 | 8 | 21 | 24.8 |
| 1/2" | 15x21 | 44.9 | 10 | 8.5 | 25.3 | 30 |
| 3/4" | 20x27 | 52 | 11 | 9.5 | - | 36.9 |
| 1" | 26x34 | 57.9 | 13 | 10 | 36.8 | - |
| 1"1/4 | 33x42 | 69.3 | 16 | 14.5 | 47.8 | - |
Correspondencias de Tamaños
Esta unión recta está disponible en los siguientes tamaños. Utilice esta tabla para encontrar la correspondencia entre milímetros, pulgadas y DN.
| Tamaño (mm) | 12x17 | 15x21 | 20x27 | 26x34 | 33x42 |
|---|---|---|---|---|---|
| Pulgadas | 3/8'' | 1/2'' | 3/4'' | 1'' | 1''1/4 |
| DN | DN10 | DN15 | DN20 | DN25 | DN32 |
| Diám. ext. tubo | 17 mm | 21 mm | 27 mm | 34 mm | 42 mm |
El aspecto de la pieza puede variar según el lote en stock (ver fotos). Contáctenos para confirmación.
