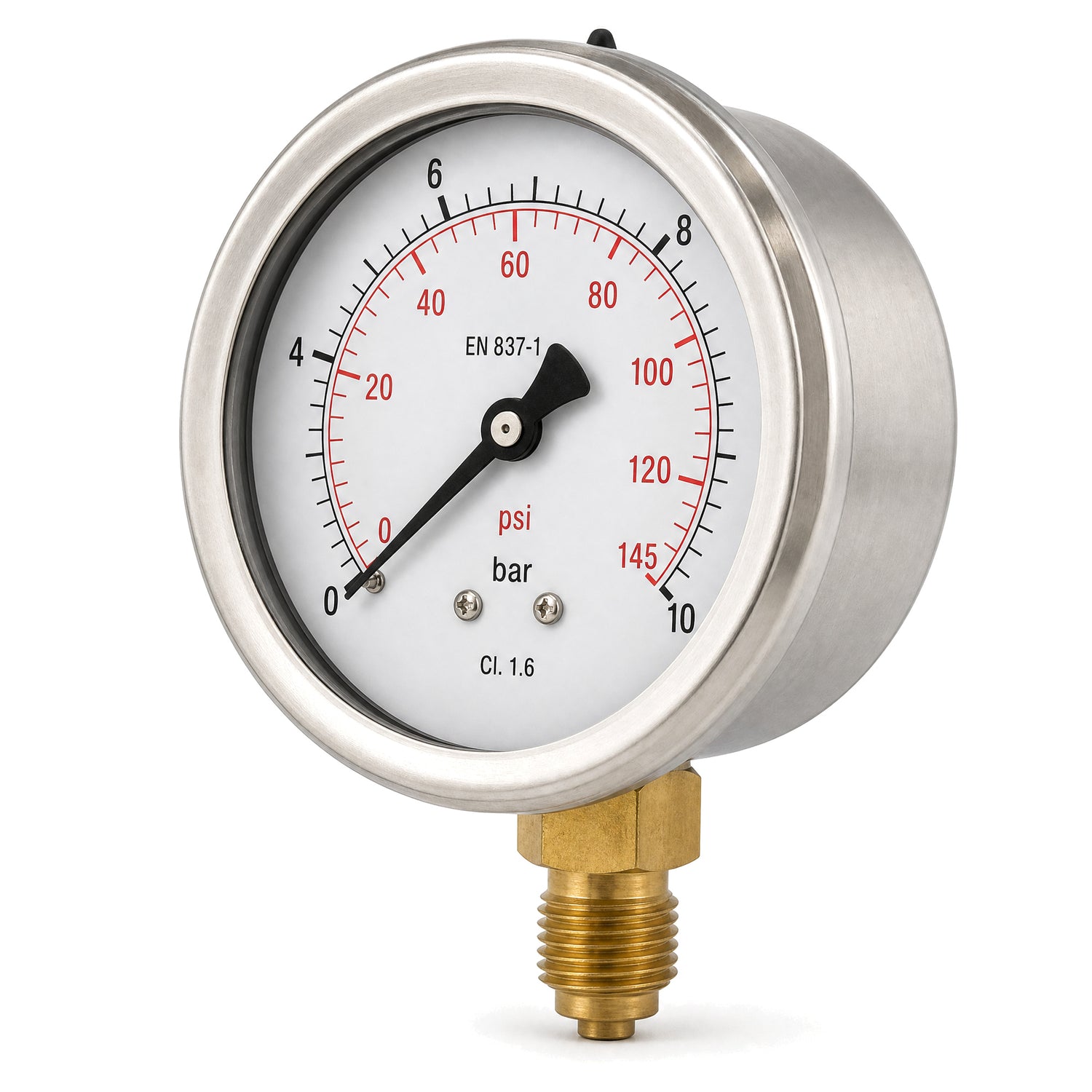

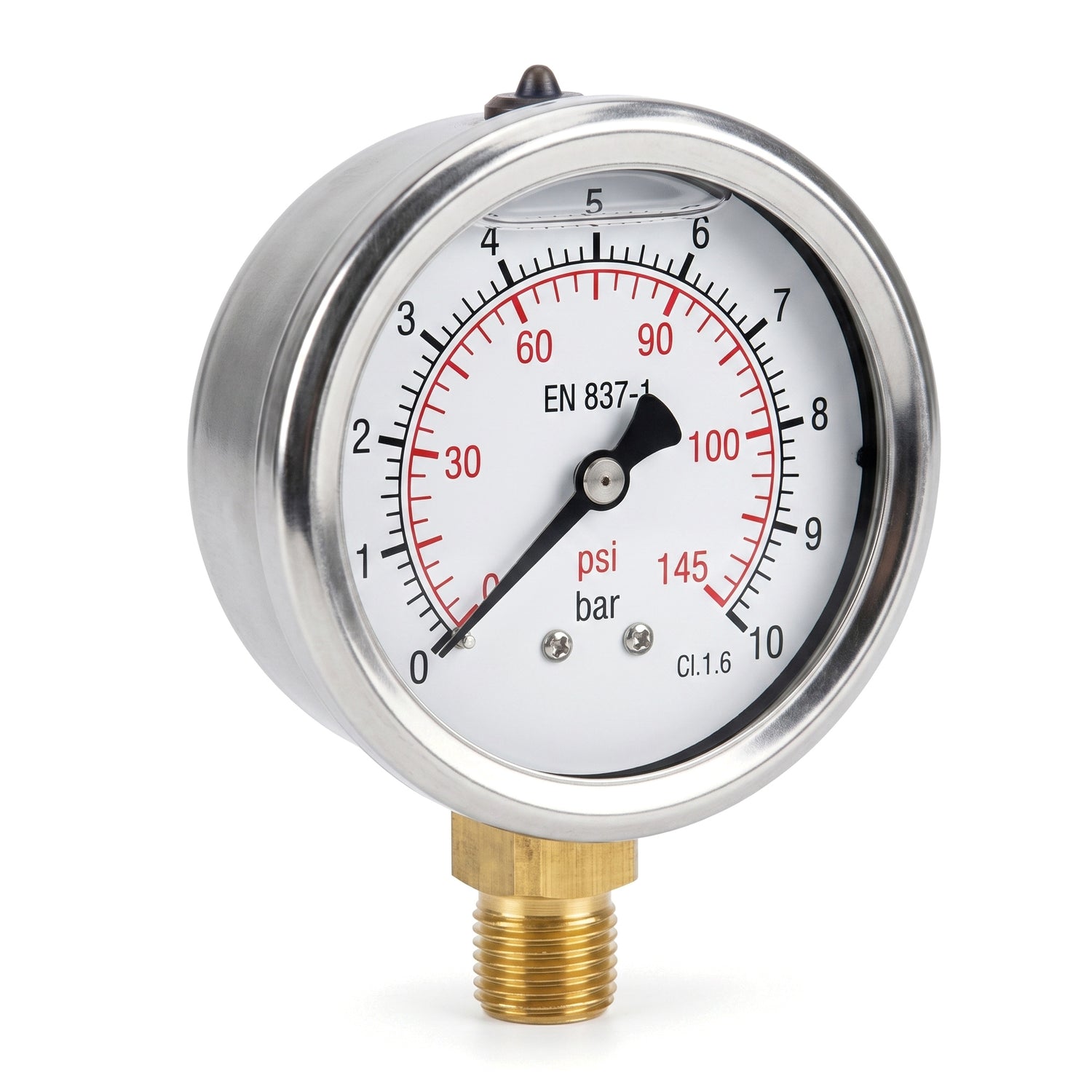

Manómetro radial inox con baño de silicona

Manómetro radial inox con baño de silicona — Ø63 y Ø100

Manómetro destinado a instalaciones sometidas a vibraciones: grupo de presión, bomba, grupo hidróforo, red de riego. La caja de acero inoxidable 304 está llena de un baño de silicona que amortigua vibraciones y pulsaciones: la aguja permanece estable donde un modelo de esfera seca está prohibido. Equivalente a los manómetros de baño de glicerina, con relleno de silicona. Diseñado, fabricado y controlado según EN 837-1.

El fabricante lo destina a aplicaciones sometidas a vibraciones o ambientes húmedos (condensación): sala de bombeo, arqueta de riego, taller. Ventana de vidrio, conexión radial de latón BSPP, esfera bar/psi, clase de precisión 1,6, control individual en 5 puntos. Dos diámetros: Ø63 (conexión 1/4") y Ø100 (conexión 1/2").

¿Qué rango de medición elegir?

• 0 a 6 bar — grupos y circuitos de baja presión: lectura precisa entre 2 y 4 bar.
• 0 a 10 bar — grupos de presión y bombas corrientes: un presostato que corta a 4,5-5 bar sitúa la aguja a media esfera, por debajo del 65 % admitido en régimen dinámico.

Montaje y conexión

La conexión de latón lleva rosca macho cilíndrica BSPP (ISO 228-1): se enrosca en cualquier alojamiento hembra del mismo tamaño — te, manguito, colector o válvula. Selle sobre la rosca (cinta PTFE o estopa) y apriete siempre por las caras planas de la conexión con una llave fija, nunca por la caja.

Si el alojamiento disponible es mayor que la rosca del manómetro, una reducción M/H lo adapta: por ejemplo una reducción 1/2" > 1/4" para montar un manómetro de 1/4" en una te de 1/2". Tres acabados disponibles: reducción M/H de fundición negra, reducción M/H galvanizada o reducción M/H de latón.

Para montaje pasante en el panel de un armario, la misma calidad existe con conexión trasera: manómetro axial inox con baño de silicona.

Dimensiones (mm)

Características técnicas

Fluidos y límites de uso

• Fluidos admitidos: cualquier fluido compatible con el latón y el cobre (agua, aire comprimido…), excepto fluidos de alta viscosidad o cristalizantes y sustancias peligrosas o reguladas (oxígeno, gas, combustibles, agentes tóxicos…).
• Baño de silicona: adecuado para aplicaciones sometidas a vibraciones o ambientes húmedos (condensación) — justo donde la esfera seca está prohibida.
• Temperatura ambiente: -40 °C a +65 °C.

Para una instalación fija sin vibraciones (calefacción, red doméstica), el manómetro radial ABS de esfera seca es la alternativa económica; solo para decoración, vea la esfera decorativa de 100 mm.
